Реферат



Изобретение относится к кабельной технике, в частности к конструкциям экструзионных головок. Цель изобретения - повышение качества сердечника путем стабилизации его размеров. Экструзионная головка содержит дорн 1, корпус матрицы, состоящий из частей 2 и 3. матрицу 4, втулку 5 с продольными пазами, тонкостенную втулку 6. закрепленную внутри втулки 5. 3 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (я)ю Н 01 В l3/14

ГОСУДАРСТВЕ Н ЫИ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

Вй. (I

ЗЕИВ- 7

Е!"1БЛИ

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4316697/07 (22) 14.07.87 (46) 07,05.91. Бюл. ¹.17 (71) Московский завод "Электропровод" (72) В.M.Êîðí, А.А,Глупушкин и Е,Е.Шарамонов (53) 621.315(088.8) (56) Инструкция по эксплуатации вращающейся головки зкструдера типа TP 100/101 фирмы SWISSCAB (Швейцария), 10.01.86.

„„5U „„1647660 А1 (54) ЭКСТРУЗИОННАЯ ГОЛОВКА ДЛЯ ИЗГОТОВЛЕНИЯ ПРОФИЛИРОВАННОГО

СЕРДЕЧНИКА ОПТИЧЕСКИХ КАБЕЛЕЙ (57) Изобретение относится к кабельной технике, в частности к конструкциям экструзионных головок. Цель изобретения— повышение качества сердечника путем стабилизации его размеров. Экструэионная головка содержит дорн 1, корпус матрицы, состоящий из частей 2 и 3, матрицу 4, втулку

5 с продольными пазами, тонкостенную втулку 6, закрепленную внутри втулки 5. 3 ил, 1647660 с

Изобретение относится к кабельной технике, в частности к конструкциям экструэионных головок.

Цель изобретения — повышение качества сердечника путем стабилизации его раз- 5 меров.

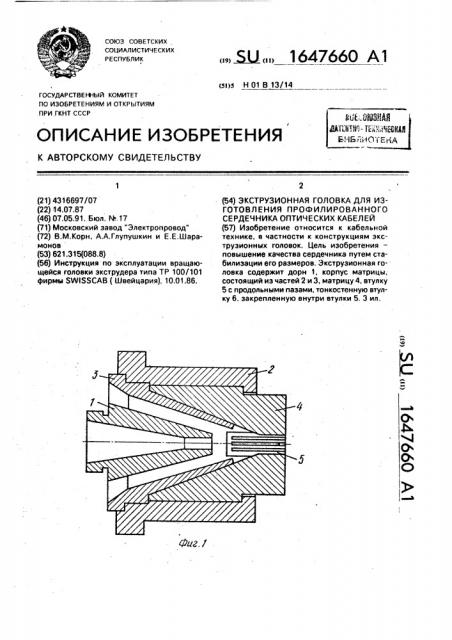

На фиг.1 изображена экструэионная головка для изготовления профилированного сердечника оптических кабелей, общий вид; на фиг.2 — втулка с продольными пазами и 10 тонкостенной цилиндрической втулкой внутри нее; на фиг.3 — разрез А — А на фиг. 2.

Зкструзионная головка содержит дорн

1, корпус матрицы, состоящий из частей 2 и

3, матрицу 4, втулку 5 с продольными паза- 15 ми, тонкостенную втулку 6, пазы 7, которые

on ределя ют п рофиль выступов на поверхности сердечника. Втулка 5 имеет технологический выступ для обеспечения упора в конусную часть вращающейся матрицы 4. 20

Втулка 5 может иметь любое количество пазов 7, профиль которых может быть разным, причем пазы во втулке прорезаны со стороны выхода головки и не доходят до ее начала (со стороны дорна). С целью исключения 25 проникновения полимерной массы через зазор между неподвижной частью корпуса

3 и матрицей 4 на внешней поверхности матрицы 4 выполнены винтовые канавки в и ротивоположную сторону ее вращения. 30

При работе головки поток экструдируемого материала подается внутрь тонкостенной втулки 6 и в пазы 7 втулки 5 сверху.

Сформированный в пазах T профиль высту- 35 пов затем соединяется в монолитное целое с выпрессованным сердечником благодаря тому, что длина тонкостенной втулки 6 на 1,0 — 3,0 мм меньше длины втулки 5 с продольными пазами. Укаэанная конструк- 40 тивная особенность весьма существенна, так как благодаря различию длин втулок 5,6 со стороны выхода головки обеспечивает условия для надежного соединения сформированного цилиндрического се рдечника внутри тонкостенной втулки 6 с выступами, сформированными в пазах 7 втулки 5. При этом толщина стенки втулки 6 должна быть как можно меньше и достаточной для надежного разделения поверхности сердечника и выступов до полного их формирования и обеспечения винтовой конфигурации сердечнику (канавки в сердечнике на выходе иэ головки имеют винтовую конфогурацию).

Использование предлагаемой головки позволяет не только повысить качество изделия, надежность ее работы из-за упрощения конструкции, но и осуществлять изготовление профилированных сердечников Очень малых диаметров с узкими выступами.

Формула изобретения

Зкструзионная головка для изготовления профилированного сердечника оптических кабелей, содержащая дорн с отверстием для прохождения опорного элемента, корпус матрицы и вращающуюся матрицу с цилиндрическим каналом на ее выходной части, о т л и ч в ю щ а я с я тем, что, с целью повышения качества путем стабилизации его размеров, в цилиндрической части матрицы размещены две концентрично расположенные неподвижно друг относительно друга втулки, причем на наружной втулке со стороны выходной части матрицы выполнены продольные пазы, а длина внутренней втулки меньше внешней на расстояние, обеспечивающее требуемый профиль сердечника, при этом торцы втулок совпадают со стороны, противоположной выходной части матрицы, корпус матрицы состоит из двух соосно вставленных друг в друга частей, а матрица размещена в полости между ними..
