Реферат



Изобретение относится к электротехнике . Целью изобретения является повышение надежности. Устройство содержит корпус 1 из листового металла постоянной толщины. В корпусе выполнен U-образный пал 2 для подключения изолирован ныхх проводов 3 При введении провода 3 в паз 2 торцовые поверхности 7 стенок прорезают изоляцию и врезаются в жилу, поскольку ширина паза 2 меньше диаметра жилы. Не менее чем у одной стенки 6 толщина внутренней грани 5 меньше толщины листового материала корпуса 1. а участок уменьшения толщины не меньше, чем глубина вставления провода 3 в паз 2. При этом не менее чем у одной стенки 6 толщина внутренней грани 5 выполнена изменяющейся так, что наименьшая толщина совпадает с торцовой поверхностью 7 и увеличивается к основанию паза. Полученная контактная зона состоит из трех участков с различной формой поперечного сечения, что обеспечивает вклинивание стенки 6 в жилу 8 и образование надежного контакта в нескольких местах для стабилизации переходного сопротивления. 3 ил. 7

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (s1)s Н 01 R 4/24

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

IlO ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

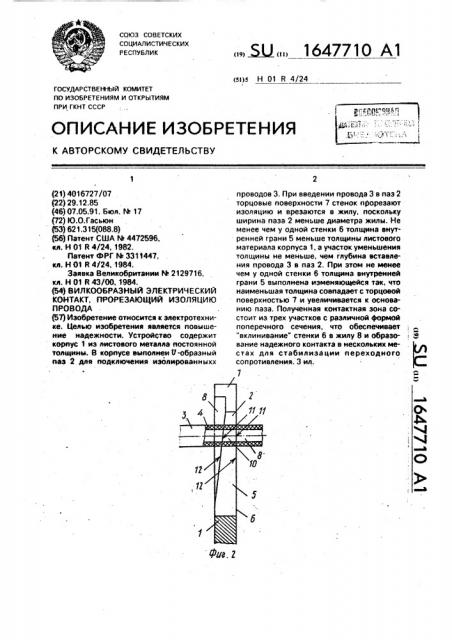

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4016727/07 (22) 29.12.85 (46) 07.05,91. Бюл. hh 17 (72) Ю.Î.Гасьюн (53) 621.315(088.8)

{56) Патент США t4 4472596, кл. Н 01 Я 4/24, 1982.

Патент ФРГ N. 3311447, «л. Н 01 R 4/24, t 984.

Заявка Великобритании ге 2129716, кл. Н 01 и 43/00, 1984. (54) ВИЛКООБРАЗНЫЙ ЭЛЕКТРИЧЕСКИЙ

КОНТАКТ, ПРОРЕЗАЮЩИЙ ИЗОЛЯЦИЮ

ПРОВОДА (57) Изобретение относится к злектротехни«в. Целью изобретения является повышение надежности. устройство содержит корпус 1 из листового металла постоянной толщины. В корпусе выполнен У-образный паз 2 для подключения изолированныхх. Я2,, 1647710 А1 проводов 3. При введении провода 3 в паз 2 торцовые поверхности 7 стенок прорезают изоляцию и врезаются в жилу, поскольку ширина паза 2 меньше диаметра жилы. Не менее чем у одной стенки 6 толщина внутренней грани 5 меньше толщины листового материала корпуса 1, а участок уменьшения толщины не меньше, чем глубина вставления провода 3 в паз 2. При этом не менее чем у одной стенки 6 толщина внутренней грани 5 выполнена изменяющейся так, что наименьшая толщина совпадает с торцовой поверхностью 7 и увеличивается к основанию паза. Полученная контактная зона состоит из трех участков с различной формой поперечного сечения, что обеспечивает

"вклинивание" стенки 6 в жилу 8 и образо- 3 ванне надежного контакта в нескольких местах для стабилизации переходного сопротивления. 3 ил.

1647710

Изобретение относится к электротехнике, а именно к электрическим контактам, обеспечивающим соединение с изолированным проводом без предварительного снятия изоляции.

Целью изобретения является повышение надежности соединения.

На фиг,1 изображен вилкообразный электрический контакт; на фиг,2 взаимодействие провода со стенкой паза; на фиг.3 — часть жилы провода с участками контактирования.

Вил кообразный электрический контакт(ВЭК) содержит корпус 1, выполненный из листового материала постоянной толщины. В корпусе 1 выполнен U-образный паз 2 для подключения провода 3 с изоляцией 4, Паз 2 образуется между внутренними гранями 5 стенок 6. Провод 3 подключается к ВЭК путем вставления его в паз 2, При этом торцовые поверхности 7 стенок 6 прорезают изоляцию 4 и врезаются в жилу 8 провода 3, так как ширина паза 2 меньше диаметра жилы 8 и последняя изготовлена из более мягкого материала, чем корпус 1.

Не менее чем у одной стенки 6 толщина внутренней грани 5 меньше, чем толщина листового материала, иэ которого изготовлен корпус 1, т.е, стенка 6 со стороны паза

2 имеет уменьшение толщины, причем по длине стенки 6 участок уменьшения толщины не меньше, чем глубина вставления провода 3 в паз 2. We менее чем у одной стенки

6 нэ глубину не меньшую, чем глубина вставления провода 3, толщина внутренней грани 5 выполнена изменяющейся, при этом наименьшая толщина внутренней грани 5 совпадает с торцовой поверхностью 7 стенки 6, а толщина внутренней грани 5 стенки 6 по мере удаления от торцовой поверхности 7 стенки 6 увеличивается к основанию паза 2. При установке провода 3 в паз

2 корпуса 1 торцы 7 стенок 6 прорезают изоляцию 4 провода 3 и врезаются в жилу 8 провода 3. Уже в начальной стадии процесса взаимодействие провода 3 и паза 2 между стенками 6 и жилой 8 образуется контактная зона 9. Последняя состоит из трех участков. Средний участок 10 образуется между внутренней гранью 5 стенки 6 и ной эоны 9 образуются между жилой 8 про5 вода 3 и боковыми поверхностями 12 стенки

6. Они расположены по бокам среднего уча10

20 среднем участке 10, но и между жилой 8 и боковыми поверхностями 12 стенки 6 в

45 ни, не менее чем одной стенки паза, на

30 жилой 8 провода 3. Он расположен в плоскости, параллельной оси жилы 8, и имеет вид трапеции. Два кратных участка 11 контактстка 10, перпендикулярно оси жилы 8 провода 3, и имеют форму сегмента круга, В процессе дальнейшего продвижения провода 3 в паз 2 материал жилы 8 провода 3 боковыми поверхностями 12 стенки 6 сдвигается в направлении оси жилы 8 провода 3.

Причиной этого является переменная толщина внутренней грани 5 стенки 6 и расположение наименьшего значения ее на торцовой поверхности 7

В результате описанного "вклинивания" стенки 6 в жилу 8 надежный электричский контакт образуется не только в крайних участках 11 контактной зоны 9. Это приводит к уменьшению суммарного значения переходного сопротивления, стабилизации его, так как переходное сопротивление становится не зависимым от случайных колебаний толщины внутренней грани 5 стенки 6, т.е. повышает надежность контакта, Формула изобретения

В илкообразный электрический контакт, прорезающий изоляцию провода, содержащий корпус, выполненный из материала постоянкой толщины с V-образным пазом для подключения провода, снабженным участками для прорезания изоляции провода, образованными торцовыми поверхностями стенок паза. а толщина внутренних граней стенок паза на участке взаимодействия с проводом, на глубину его вставления, выполнена меньшей, чем толщина корпуса, о тл и ч ающийся тем, что, с целью повышения надежности, толщина внутренней граучастке взаимодействия с проводом, на глубину его вставления, выполнена изменяющейся, при этом наименьшая толщина совпадает с торцовой поверхностью стенок паза, а наибольшая — с основанием.
