Реферат



Изобретение относится к электротехнике и может быть использовано в системах вторичного электропитания и автоматики. Цель изобретения - упрощение и повышение КПД. Пусковой ток входного выпрямителя 2, обусловленный зарядом фильтрующего конденсатора 3, ограничен пусковым резистором 4. После почти полного заряда фильтрующего конденсатора 3 конденсатор 9 задержки включения заряжается до напряжения, достаточного для срабатывания тиристора 5, шунтирующего пусковой резистор 4. Благодаря конденсатору 8 последовательной RC-цепочки после окончания процесса пуска ток в цепи управления тиристора не проходит, что уменьшает потери мощности в устройстве. 1 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

ГОСУДАРСТВВ+1ЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4628248/07 (22) 28.12.88 (46) 07.05.91. Бюл. М 17 (75) В.В.Попивненко (53) 621.314,58 (088.8) (56) Авторское свидетельство СССР

М 1159128, кл. Н 02 M 3/335, 1984.

Высокоэффективные источники системы вторичного электропитания РЭА

МДНТП, 1983, с.84, вклейка, (54) ПРЕ0БРАЗОВАТЕЛЬ НАПРЯЖЕНИЯ (57) Изобретение относится к электротехнике и может быть использовано в системах вторичного электропитания и автоматики.., . Ж 1647807 А1

Цель изобретения — упрощение и повышеwe КПД. Пусковой ток входного выпрямителя 2, обусловленный зарядом фильтрующего конденсатора 3, ограничен пусковым резистором 4. После почти полного заряда фильтрующего конденсатора 3 конденсатор 9 задержки включения заряжается до напряжения, достаточного для срабатывания тиристора 5, шунтирующего пусковой резистор 4, Благодаря конденсатору 8 последовательной RC-цепочки после окончания процесса пуска ток в цепи управления тиристора не проходит, что уменьшает потери мощности в устройстве. 1 ил.

1647807

Составитель В. Моин

Техред M.Ìîðãåíòàë

Корректор О, Кундрик

Редактор M. Бланар

Заказ 1411 Тираж 396 Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб„4/5

Производственно-издательский комбинат-"Патент", г. Ужгород. ул,Гагарина, 101

Изобретение относится к электротехнике и может быть использовано в системах вторичного электропитания и автоматики, Цель изобретения — упрощение и повы.шение КПД.

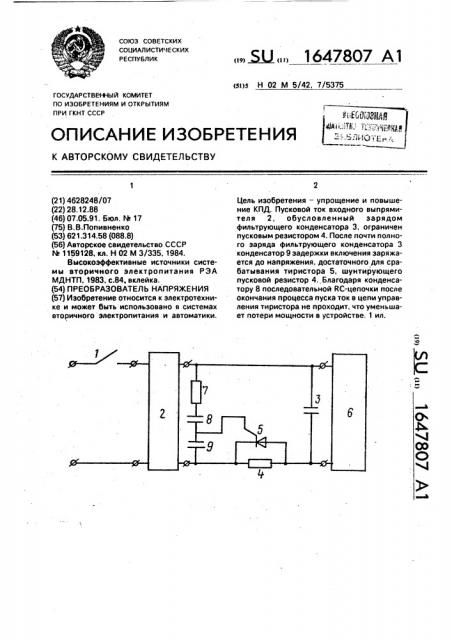

На чертеже изображена схема преобразователя.

С помощью ключа 1 сетевой выпрямитель 2 подключается к источнику питания, фильтрующий конденсатор 3 подключен к выходным выводам сетевого. выпрямителя 2 через пусковой резистор 4, шунтированный тиристором 5, Параллельно фильтрующему конденсатору 3 подключен инвертор 6. Управляющий электрод тиристора 5 соединен с одним выходным выводом выпрямителя 2 через последовательную RC-цепочку из элементов 7 и 8 и с другим выходным выводом выпрямителя 2 через конденсатор 9 задержки включения.

Параметры резистора 7, конденсаторов

8 и 9 подбираются так, что тиристор 5 открывается, когда напряжение на фильтрующем конденсаторе 3 достигает значения О,? -0,8 напряжения на нем в установившемся режиме, Преобразователь работает следующим образом, При замыкании ключа 1 пусковой ток течет через конденсатор 3 и резистор 4, ограничивающий ток заряда до требуемой величины. Зарядный ток течет также через конденсаторы 8 и 9. При (70 — 80)-процентном уровне напряжения на фильтрующем конденсаторе 3 напряжение на конденсаторе 9 возрастает настолько, что срабатывает тиристор 5. После этого напряжение на кон5 денсаторе 3 постепенно возрастает до заданного уровня. Напряжение на конденсаторе 8 возрастает до этого же уровня, а ток в цепи управления тиристора снижается. Заряженный конденсатор &

10 постоянный ток не пропускает, тем самым уменьшаются потери мощности.

При размыкании ключа 1 схема возвращается в исходное состояние. Конденсаторы разряжаются через резисторы 4 и 7 и

15 частично через внутреннее сопротивление нагрузки.

Формула изобретения

Преобразователь напряжения, содер20 жащий сетевой выпрямитель, выход которого через пусковой резистор, шунтированный тиристором, соединен с входом инвертора, шунтированным фильтрующим конденсатором, причем между уп25 равляющим электродом и катодом тиристора включен конденсатор задержки включения, отличающийся тем, что, с целью упрощения и повышения КПД, катод тиристора соединен с первым выходным вы30 водом сетевого выпрямителя, а.управляющий электрод тиристора соединен через введенную последовательную RC-цепочку с вторым вйходным выводом выпрямителя.
