Изобретение относится к электротехнике и м.б. использовано при проектировании вторичных источников питания. Цель - упрощение и повышение надежности путем автоматического выравнивания теплового состояния транзисторов. Устройство выполнено по полумостовой схеме инвертора с выходным трансформатором. Длительность полупериодов работы зависит от времени ввода в насыщение дросселя насыщения, регулировать которое можно за счет изменения его намагничивающего тока. Если в случае асимметрии, нагревается один из транзисторов, терморезистор, повышая свое сопротивление, увеличивает длительность включекного состояния другого транзистора . 1 ил.

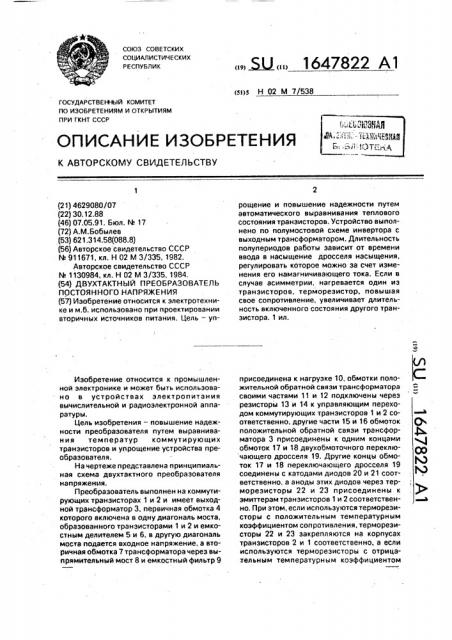

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (я)5 H 02 M 7/538

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (2!) 4629080/07 (22) 30.12.88 (46) 07.05.91, Бюл. Я 17 (72) А.M.Áoáûëåâ (53) 621,314.58(088.8) (56) Авторское свидетельство СССР

М 911671, кл. Н 02 M 3/335. 1982.

Авторское свидетельство СССР

М 1130984, кл. Н 02 М 3/335, 1984. (54) ДВУХТАКТНЫЙ ПРЕОБРАЗОВАТЕЛЬ

ПОСТОЯННОГО НАПРЯЖЕНИЯ (57) Изобретение относится к электротехнике и м.б. использовано при проектировании вторичных источников питания. Цель — упИзобретение относится к промышленной электронике и может быть использовано в устройствах электропитания вычислительной и радиоэлектронной аппаратуры.

Цель изобретения — повышение надежности преобразователя путем выравнивания температур коммутирующих транзисторов и упрощение устройства преобразователя.

На чертеже представлена принципиальная схема двухтактного преобразователя напряжения.

Преобразователь выполнен на коммутирующих транзисторах 1 и 2 и имеет выходной трансформатор 3, первичная обмотка 4 которого включена в одну диагональ моста, образованного транзисторами 1 и 2 и емкостным делителем 5 и 6, в другую диагональ моста подается входное напряжение. а вторичная обмотка 7 трансформатора через выпрямительный мост 8 и емкостный фильтр 9

„„ Ы,„, 1647822 А1 рощение и повышение надежности путем автоматического выравнивания теплового состояния транзисторов, Устройство выполнено по полумостовой схеме инвертора с выходным трансформатором. Длительность полупериодов работы зависит от времени ввода в насыщение дросселя насыщения, регулировать которое можно за счет изменения его намагничивающего тока. Если в случае асимметрии, нагревается один из транзисторов, терморезистор, повышая свое сопротивление, увеличивает длительность включенного состояния другого транзистора. 1 ил. присоединена к нагрузке 10, обмотки положительной обратной связи трансформатора своими частями 11 и 12 подключены через резисторы 13 и 14 к управляющим переходом коммутирующих транзисторов 1 и 2 соответственно, другие части 15 и 16 обмоток Ос положительной обратной связи тргнсфор- ф матора 3 присоединены к одним концами обмоток 17 и 18 двухобмоточного переклю- р чающего дросселя 19. Другие концы обмоток 17 и 18 переключающего дросселя 19 соединены с катодами диодов 20 и 21 соответственно, а аноды этих диодов через термореэисторы 22 и 23 присоединены к эмиттерам транзисторов 1 и 2 соответствен- а но, При этом, если используются терморезисторы с положительным температурным коэффициентом сопротивления, терморезисторы 22 и 23 закрепляются на корпусах транзисторов 2 и 1 соответственно, а если используются терморезисторы с отрицательным температурным коэффициентом

1647822 сопротивления, терморезисторы 22 и 23 закрепляются на корпусах транзисторов 1 и 2 соответственно..

Преобразователь работает следующим образом.

При подаче входного напряжения заряжаются конденсаторы 5 и 6 емкостного делителя. Допустим, что транзистор 2 открыт, тогда обмотка 4 трансформатора 3 оказывается подключенной к конденсатору 6 и под действием напряжения, приложенного к этой обмотке, начинается аеремагничивание сердечника трансформатора 3. Транзистор 2 открыт током, протекающим через его эмиттерный переход от части 12 обмотки положительной обратной связи. Транзистор 1 закрыт под действием прямого напряжения на базовом диоде за счет тока, протекающего от части 11 обмотки положительной обратной связи. Сердечник дросселя 19 начинает перемагничиваться током в прямом направлении под действием напряжения части 16 обмотки положительной обратной связи через диод 21 и торморезистор 23. В момент насыщения сердечника дросселя 19 возникает импульс запирающего тока, проходящего через диод

21 и терморезистор 23, обеспечивая активное запирание транзистора 2. Начинается процесс смены полярностей напряжений на обмотках положительной обратной связи

11,15 и 12,16 трансформатора 3. Транзистор

1 открывается током, протекающим через его эмиттерный переход от части 11 обмотки положительной обратной связи, и процесс повторяется.

Известно, что частота переключения преобразователя данного типа зависит от времени перемагничивания переключающего дросселя, т.е. преобразователь работает с использованием полной петли гистерезиса этого дросселя. Следовательно, для изменения длительности полупериода работы преобразователя необходимо регули5 ровать намагничивающий ток в обмотках дросселя.

Допустим, что по какой-то причине перегревается транзистор 1, при этом терморезистор 23 с положительным

10 температурным коэффициентом сопротивления увеличивает свое сопротивление, а поскольку он включен во времяэадающую цепочку транзистора 2, то длительность включения этого транзистора увеличивает15 ся..

Таким образом происходит автоматическое выравнивание теплового состояния коммутирующих транзисторов, что повышает надежность преобразователя.

Формула изобретения

Двухтактный преобразователь постоянного напряжения, выполненный на транзисторах по полумостовой схеме, одна

25 диагональ которой подсоединена к входным выводам, вторая — к первичной обмотке выходного трансформатора, вторичная обмотка которого подсоединена к выходным выводам, управляющие входы транзисто30 ров подсоединены к первым частям обмоток обратной связи, вторые части которых через цепи обмоток дросселя насыщения и диоды присоединены к управляющим входам транзисторов, отличающийся тем, что, с

35 целью упрощения и повышения надежности путем автоматического выравнивания теплового состояния транзисторов, в цепи обмоток дросселя насыщения введены терморезисторы, установленные на корпу40 сах Соответствующих транзисторов.
