Реферат



Изобретение относится к импульсной технике и может быть использовано в импульсных модуляторах РЛС для управления импульсными водородными тиратронами. Цель изобретения - уменьшение времени включения тиратрона - достигается введением в подмодулятор новых функциональных связей. Подмодулятор содержит накопительный конденсатор 1, зарядный конденсатор 2, диод 3, коммутирующий элемент 4, тиратрон 5, резистор 6 смещения и источник 7 управляющих импульсов. .1 ил.

СОЮЗ СОВЕТСКИХ .

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (я)5 Н 03 К 3/53

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4626255/21 (22) 26.12.88 (46) 07.05.91. Бюл. ЬЬ 17 (71) Харьковский государственный университет им, А.М.Горького (72) В,И.Ушаков (53) 621.376.5 (088.8) (56) Фогельсон Т.Б. и др. Импульсные водородные тиратроны.— M.: Советское радио, 1974, с. 189, рис. XI.4., Приборы и техника эксперимента, 1988, М 1, с. 117, рис.1. (54) ПОДМОДУЛЯТОР ТИРАТРОНА

„„. Ц „„1647858 А1 (57) Изобретение относится к импульсной технике и может быть использовано в импульсных модуляторах РЛС для управления импульсными водородными тиратронами., Цель изобретения — уменьшение времени включения тиратрона — достигается введением в подмодулятор новых функциональных связей. Подмодулятор содержит накопительный конденсатор 1, зарядный конденсатор 2, диод 3, коммутирующий элемент 4, тиратрон 5, резистор 6 смещения и источник 7 управляющих импульсов. 1 ил.

1647858

Составитель В,Егоркин ,Техред M. Ìîðãåíòàë Корректор Т.Малец

Редактор НЯазоренко

Заказ 1413 Тираж 483 Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., 4/5

Производственно-издательский комбинат "Патент", г. Ужгород, ул,Гагарина, 101

Изобретение относится к импульсной тзхни:ce и может быть использовано в импульсных модуляторах РЛС для управления импульсными водородными тиратронами.

Целью изобретения является уменьшение времени включения тиратрона.

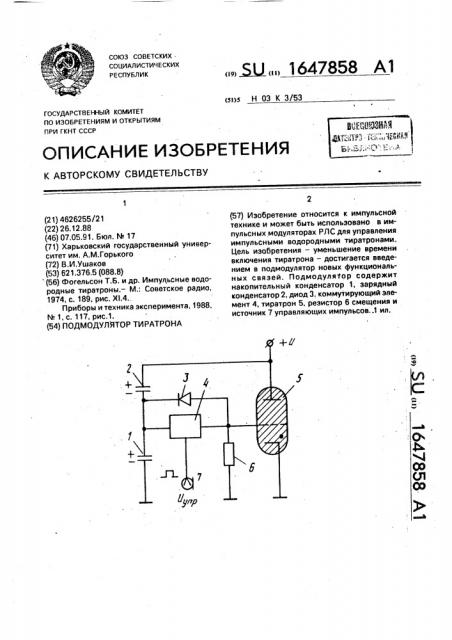

На чертеже приведена схема предлагаемого тиратрона, Подмодулятор тиратрона содержит накопительный конденсатор 1, зарядный конденсатор 2, диод 3, коммутирующий элемент 4, тиратрон 5, резистор 6 смещения, источник 7 управляющих импульсов, Первые выводы накопительного 1 и зарядного конденсаторов, соединены с катодом диода 3 и первым выводом коммутирующего элемента 4, Сетка тиратрона подключена к аноду диода 3, второму выводу коммутирующего элемента 4 и через резистор 6 соединена с общей шиной, катодом тиратрона 5 и вторым выводом накопительного конденсатора 1, Выход источника

7 управляющих импульсов подключен к входу коммутирующего элемента 4, а второй вывод зарядного конденсатора 2 соединен с анодом тиратрона 5.

Подмодулятор тиратрона работает следующим образом.

В исходном состоянии накопительный конденсатор 1 и зарядный конденсатор 2

:-аряжены от шины питания+О, Причем напряжение между ними перераспределяется в зависимости от их коэффициента деления, Величина напряжения на накопительном конденсаторе 1 выбирается исходя из паспортного значения амплитуды открывающего импульса для данного типа тиратрона.

При поступлении на вход коммутирующего элемента 4 (транзистор, тиристор, электронная лампа) управляющего импульса Uypp c шины 7 он открывается и разряжает накопи5 тельный конденсатор 1 на промежуток сетка— катод тиратрона 5. Как только тиратрон 5 начинает открываться, то на его сетке появляется сеточный выброс, который через диод 3 замыкается на зарядный конденсатор 2, который

10 в свою очередь начинает разряжаться через промежуток анод — сетка тиратрона 5, тем самым способствуя его более быстрому отпиранию. Заряд накопительного 1 и зарядного 2 конденсаторов происходит в паузе

15 между управляющими импульсами. Резистор 6 смещения служит для сокращения времени деионизации тиратрона за счет ускорения рассасывания заряда, накопленного на промежутке сетка — катод тиратрона 5.

Формула изобретения

Подмодулятор тиратрона, содержащий накопительный конденсатор, первый вывод которого соединен с катодом диода и пер25 выми выводами зарядного конденсатора и коммутирующего элемента, тиратрон, сетка которого через резистор смещения подключена к общей шине, катоду тиратрона и второму выводу накопительного конденсатора, 30 источник управляющих импульсов, выход которого соединен с входом коммутирующего элемента, отличающийся тем, что, с целью уменьшения времени включения тиратрона, анод диода и второй вывод

35 коммутирующего элемента соединены с сеткой тиратрона, анод которого подключен к второму выводу зарядного конденсатора.
