Устройство для очистки природного и попутного газа от жидких и твердых включений

Устройство для очистки природного и попутного газа от жидких и твердых включений

Иллюстрации

Показать все

Реферат



Изобретение относится к устройствам для очистки природного и попутного газа от жидкой фазы при совместном транспорте нефти и газа, используемым в нефтяной и газовой промышленности для дальнего и внутрипромыслового транспорта газожидкостных потоков, и позволяет достигнуть снижения капитальных затрат. В устройстве , содержащем корпус-коллектор, выполненный с патрубками отвода очищенного газа и включений, размещенными соответственно в верхней и нижней частях корпусаколлектора, причем патрубки отвода включений смещены относительно патрубков отвода очищенного газа на половину диаметра, в верхней части корпуса-коллектора после патрубков отвода очищенного газа установлена труба Вентури с трубкой для подвода жидкости в горловину, соединенной с полостью нижней части корпусаколлектора. 1 ил. Ё

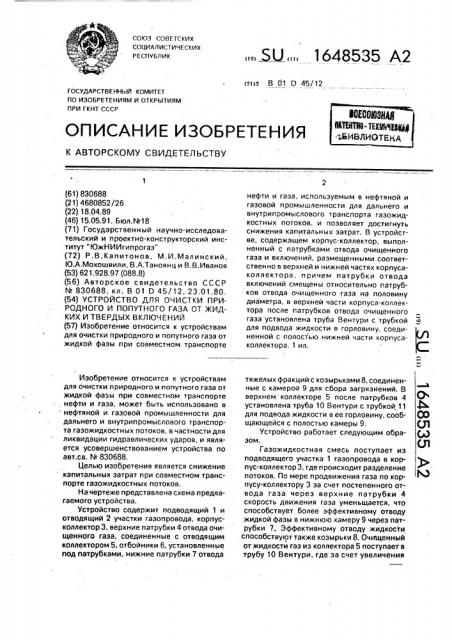

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) 830688 (21) 4680852/26 (22) 18,04.89 (46) 15.05.91. Бюл.№18 (71) Государственный научно-исследовательский и проектно-конструкторский институт "ЮжНИИгипрогаз" (72) P.В.Капитонов, М,И.Малинский, Ю.А.Мохошвили, В,А.Таноянц и B.Â.ÈâàíoB (53) 621,928,97 (088.8) (56) Авторское свидетельство СССР

¹830688,,кл. В 01 О 45/12, 23.01.80. (54) УСТРОЙСТВО ДЛЯ ОЧИСТКИ ПРИРОДНОГО И ПОПУТНОГО ГАЗА OT ЖИДКИХ И ТВЕРДЫХ ВКЛЮЧЕНИЙ (57) Изобретение относится к устройствам для очистки природного и попутного газа от жидкой фазы при совместном транспорте

Изобретение относится к устройствам для очистки природного и попутного газа от жидкой фазы при совместном транспорте, нефти и газа, может быть использовано в . нефтяной и газовой промышленности для дальнего и внутрипромыслового транспорта газожидкостных потоков, в частности для ликвидации гидравлических ударов, и является усовершенствованием устройства по эвт.св. ¹ 830688.

Цел ью изобретения я вля ется снижение капитальных затрат при совместном транспорте газожидкостных потоков.

На чертеже представлена схема предлагаемого устройства.

Устройство содержит подводящий 1 и отводящий 2 участки газопровода, корпусколлектор 3, верхние пэтрубки 4 отвода очищенного газа, соединенные с отводящим коллектором 5, отбойники 6, установленные под патрубками, нижние патрубки 7 отвода

ЫХ,, 1648535 А2 нефти и газа, используемым в нефтяной и газовой промышленности для дальнего и внутрипромыслового транспорта гаэожидкостных потоков, и позволяет достигнуть снижения капитальных затрат. В устройстве, содержащем корпус-коллектор, выполненный с патрубками отвода очищенного газа и включений, размещенными.соответственно в верхней и нижней частях корпусаколлектора, причем патрубки отвода включений смещены относительно патрубков отвода очищенного газа на половину диаметра, в верхней части корпуса-коллектора после патрубков отвода очищенного газа установлена труба Вентури с трубкой для подвода жидкости в горловину, соединенной с полостью нижней части корпусаколлектора, 1 ил. тяжелых фракций с козырьками 8, соединенные с камерой 9 для сбора загрязнений. В верхнем коллекторе 5 после патрубков 4 установлена труба 10 Вентури с трубкой 11 для подвода жидкости в ее горловину, сообщающейся с полостью камеры 9.

Устройство работает следующим образом.

Газожидкостная смесь поступает из подводящего участка 1 газопровода в.корпус-коллектор 3, где происходит разделение потоков. По мере продвижения газа по корпусу-коллектору 3 за счет постепенного отвода газа через верхние патрубки 4 скорость движения газа уменьщается, что способствует более эффективному отводу жидкой фазы в нижнюю камеру 9 через патрубки 7, Эффективному отводу жидкости способствуют также козырьки 8, Очищенный от жидкости газ из коллектора 5 поступает в трубу 10 Вентури, где за счет увеличения

1648535

Составитель Л.Юлдашева

Техред М.Моргентал Корректор M.Äåì÷èê

Редактор И.Горная

Заказ 1478 Тираж 447 Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб.. 4/5

Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101 скорости потока происходит снижение статического давления, достаточного для подсоса жидкости по трубке 11 из нижней камеры 9, Под.действием кинетической энергии потока газа происходит мелкодисперсное распыливание жидкости в потоке газа и дальнейший совместный их транспорт по газопроводу 2.

Устройство позволяет исключить необходимость сооружения дополнительного трубопровода для транспорта жидкой фазы, полностью ликвидируется опасность возникновения гидравлических ударбв при совместном транспорте газа и жидкости, снижается гидравлическое сопротивление газопровода, поскольку сопротивление диспергированного потока значительно ниже, чем при.расслоенном. кольцевом, двухфазном или пробковом режимах течения. Ука,занные преимущества позволяют исключить капитальные затраты на сооружение дополнительного трубопровода при одно5 временном повышении надежности работы всего газопровода, Формула изобретения . Устройство для очистки природного и попутного газа от жидких и твердых включе10 ний по авт.св. %830688, о т л ич а ю щеес я тем, что, с целью снижения капитальных затрат при совместном транспорте гаэожидкостных потоков, оно снабжено установленной в верхней части корпуса-коллектора за

15 последним по ходу потока патрубком трубой

Вентури с трубкой для подвода жидкости в горловину, причем трубка соединена с полостью нижней части коллектора.
