Адсорбент для очистки фурфурола

Адсорбент для очистки фурфурола

Иллюстрации

Показать все

Реферат



Изобретение относится к химической очистке фурфурола. Цель изобретения - увеличение выхода очищенного продукта и эффективности очистки фурфурола за счет повышения адсорбционной емкости адсорбента путем включения в состав адсорбента цеолита МдА при следующем соотношении компонентов, мас.%. щелочной оксид алюминия 40 - 60; цеолит МдА остальное . 1 табл.

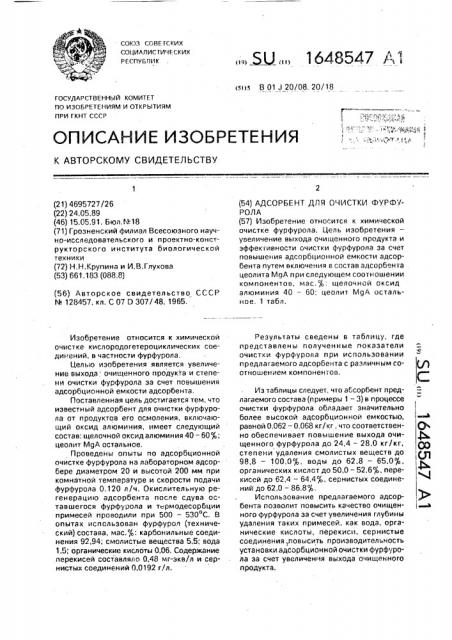

СОЮЗ СОВЕ ГСКИХ

СОЦИАЛИС ТИЧЕСКИХ

РЕСПУБЛИК (s>ps В 01 J 20/08, 20/18

ГОСУДАРСТВЕННЪ|И КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К ASTOPCKOMY СВИДЕТЕЛЬСТВУ! (р

Ф

Q0

i 4 (21) 4695727/26 (22) 24.05.89 (46) 15.05.91, Бюл, N.18 (71) Грозненский филиал Всесоюзного научно-исследовательского и проектно-конструкторского института биологической техники (72) Н,Н.Крупина и И.В.Глухова (53) 661.183 (088.8) (56) Авторское свидетельство СССР

N 128457, кл. С 07 D 307/48, 1965.

Изобретение относится к химической очистке кислородогетероциклических соединений, в частности фурфурола.

Целью изобретения является увеличение выхода очищенного продукта и степени очистки фурфурола за счет повышения адсорбционной емкости адсорбента, Поставленная цель достигается тем, что известный адсорбент для очистки фурфурола от продуктов его осмоления, включающий оксид алюминия, имеет следующий состав; щелочной оксид алюминия 40 — 60 ; цеолит MgA остальное, Проведены опыты по адсорбционной очистке фурфурола на лабораторном адсорбере диаметром 20 и высотой 200 мм при комнатной температуре и скорости подачи фурфурола 0,120 л/ч, Окислительную регенерацию адсорбента после сдува оставшегося фурфурола и т рмодесорбции примесей проводили при 500 — 530 С. В опытах использован фурфурол (технический) состава, мас.%: карбонильные соединения 92,94; смолистые вещества 5,5; вода

1,5; органические кислоты 0,06. Содержание перекисей составляло 0,48 мг-экв/л и сернистых соединений 0,0192 r/lt.... Ы:„, 1648547 А1 (54) АДСОРБЕНТ ДЛЯ ОЧИСТКИ ФУРФУРОЛА (57) Изобретение относится к химической очистке фурфурола. Цель изобретения— увеличение выхода очищенного продукта и эффективности очистки фурфурола за счет повышения адсорбционной емкости адсорбента путем включения в состав адсорбента цеолита MgA при следующем соотношении компонентов, мас.%: щелочной оксид алюминия 40 — 60; цеолит МцА остальное. 1 табл.

Результаты сведены в таблицу, где представлены полученные показатели очистки фурфурога при использовании предлагаемого адсорбента с различным соотношением компонентов.

Иэ таблицы следует, что абсорбент предлагаемого состава (примеры 1 — 3) в процессе очистки фурфурола обладает значительно более высокой адсорбционной емкостью, равной 0,062 — 0,068 кг/кг, что соответственно обеспечивает повышение выхода очищенного фурфурола до 24,4 — 28,0 кг/кг, степени удаления смолистых веществ до

98,8 — 100,0%, воды до 62,8 — 65.0%. органических кислот до 50,0 — 52,6%. перекисей до 62,4 — 64,4%, сернистых соединений до 62,0 — 86,8%.

Использование предлагаемого адсорбента позволит повысить качество очищенного фурфурола эа счет увеличения глубины удаления таких примесей, как вода, органические кислоты, перекиси, сернистые соединения, повысить производительность установки адсорбционной очистки фурфурола эа счет увеличения выхода очищенного и родукта.

1648547 очистки, адсорбент дополнительно содержит цеолит MgA при следующем соотношении компонентов, мас. $:

Щелочной оксид

5 алюминия

Цеолит MgA

Формула изобретения

Адсорбент для очистки фурфурола, включающий щелочной оксид алюминия, о т л ич а ю шийся тем, что, с целью повышения выхода очищенного продукта и степени его

40 — 60

40 — 60

Содержание компонентов и значения показателей яп име ов

Состав адсорбентэ и результаты его применения

Состав адсорбента, мас. оксид алюминия

50,0

40,0

60,0

А!гОз активная, 100

50,0

60,0

40,0

0,068

0,062

0,063

0,046

28,0

24,4

24,6

15,6

Составитель T. Чиликина

Техред M.Mîðãåíòàë Корректор В.Гирняк

Редактор И. Горная

Заказ 1479 Тираж 340 Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб„4/5

Производственно-издательский комбинат "Патент", г, Ужгород, ул.Гагарина, 101 цеолит

Адсорбционная емкость, кг/кг

Выход очищенного фурфурола, кг/кг

Степень удаления, мас. 7; смолистых веществ воды органических кислот перекисей сернистых соединений

100,0

65,0

52,6

64,4

65,0

98,8

65,3

50,8

64,0

66,8

99,0

62,8

50,0

62,4

62,0

96,0

60,5

27,3

42,0

8,6
