Установка для окрашивания изделий

Установка для окрашивания изделий

Иллюстрации

Показать все

Реферат



Изобретение относится к окрашиванию изделий, перемещаемых конвейером, и можег быть использовано при нанесении на изделия различной конфигурации. Цель изобретения - повышение эксплуатационных возможностей и техники безопасности. Для этого установка снабжена смонтированной шарнирно на основании с возможностью углового поворота и фиксации положения плитой и размещенной на ней стойкой с радиусной направляющей, при этом опора и привод перемещения двуплечего рычага установлены на плите, а другое плечо двуплечего рычага снабжено роликом для взаимодействия с радиусной направляющей. Привод перемещения двуплечего рычага выполнен в виде пневмоцилиндра, смонтированного на плите шарнирно. Центральная часть двуплечего рычага смонтирована в опоре посредством шарнирно установленной в ней втулки и пропущена свободно через последнюю. Установка также снабжена конечными выключателями Р виде воздушных клапанов, сообщенных с полостями пневмоцилиндра. 3 з.п.ф-лы, 3 ил.

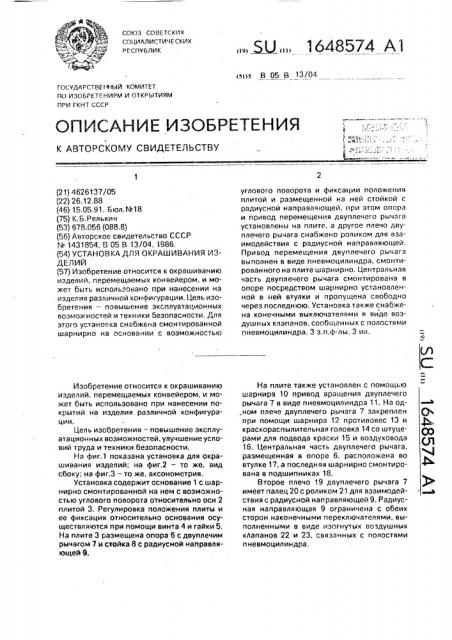

СОК)3 СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (><)s В 05 В 13/04 г ге ту, г . -, ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4626137/05 (22) 26.12,88 (46) 15,05.91. Бюл,%18 (75) К.Б.Релькин (53) 678.056 (088.8) (56) Авторское свидетельство СССР

hL 1431854, В 05 В 13/04., 1986, (54) УСТАНОВКА ДЛЯ ОКРАШИВРНИЯ ИЗДЕЛИЙ (57) Изобретение GTHocMTGA к окрашиванию изделий, перемещаемых конвейером, и может быть использовано при нанесении на изделия различной конфигурации. Цель изобретения — повышение эксплуатационных возможностей и техники безопасности. Для этого установка снабжена смонтированной шарнирно на основании с возможностью

Изобретение относится к окрашиванию изделий, перемещаемых конвейером, и может быть использовано при нанесении покрытий на изделия различной конфигурации

Цель изобретения — повышение зксплуатационных возможностей, улучшение условий труда и техники безопасности.

На фиг.1 показана установка для скрашивания изделий; на фиг,2 — то же, вид сбоку; на фиг.3 — то же, аксонометрия.

Установка содержит основание 1 с шарнирно смонтированной на нем с возможностью углового поворота относительно оси 2 плитой 3. Регулировка положения плиты и ее фиксация относительно основания осуществляются при помощи винта 4 и гайки 5, На плите 3 размещена опора 6 с двуплечим рычагом 7 и стойка 8 с радиусной направляющей 9, „„5U „„1648574 Al углового поворота и фиксации положения плитой и размещенной на ней стойкой с радиусной направляющей, при этом опора и привод перемещения двуплечего рычага установлены на плите, а другое плечо двуплечего рычага снабжено роликом для взаимодействия с радиусной направляющей, Привод перемещения двуплечего рычага выполнен в виде пневмоцилиндра, смонтированного на плите шарнирно. Центральная часть двуплечего рычага смонтирована в опоре посредством шарнирно установленной в ней втулки и пропущена свободно через последнюю. Установка также снабжеl на конечными выключателями в виде воздушных клапанов, сообщенных с полостями пневмоцилиндра. 3 з.п,ф-лы, 3 ил.

На плите также установлен с помощью шарнира 10 привод вращения двуплечего рычага 7 в виде пневмоцилиндра 11. На одном плече двуплечего рычага 7 закреплен ( при помощи шарнира 12 противовес 13 и ф. краскораспылительная головка 14 со штуце- р рами для подвода краски 15 и воздуховода Qq

16. Центральная часть двуплечего рычага, размещенная в опоре 6, расположена во втулке 17, а последняя шарнирно смонтирована в подшипниках 18.

Второе плечо 19 Лэуплечего рычэгэ 7 )ге имеет палец 20 с роликом 21 для взаимодей- . ствия с радиусной направляющей 9. Радиусная направляющая 9 ограничена с обеих сторон наконечными переключателями, выполненными в виде изогнутых воздушных клапанов 22 и 23, связанных с полостями пневмоцилиндра.

1648574

Угловой поворот двуплечего рычага в опоре 6 осуществляется aокне 24,,выполненном в опоре, Установка работает следующим образом.

Конвейером (не показан) изделие 25 перемещают вдоль установки. В исходном положении краскораспылитель 14 находится, например, в крайнем нижнем положении, а ролик 21 рычага 7 — в верхнем положении. При включении воздуха, а затем и краски приводится в движение вся система. Ролик 21 по радиусной направляющей 9 в стойке 8 начинает движение вниз. Воздух находится в штоковой полости подвижного пневмоцилиндра 11 и смещает его корпус вправо, воздействует на его шток и далее на двуплечий рычаг 7, опуская его правое плечо 19, противоположное плечо при этом поднимается, увлекая за собой подвижную краскораспылительную головку 14 с противовесом 13, а центральная часть во втулке

17, установленной в подшипниках18, смещается вправо и вниз, Это дает возможность краскораспылительной головке 14 подниматься строго вертикально, окрашивая изделие 25 снизу, вверх. Дойдя до крайнего нижнего положения ролик 21 воздействует на клапан 23, который, изменив направление движения воздуха с верхней штоковой в нижнюю бесштоковую полость пневмоцилиндра 11, возвращает двуплечий рычаг 7 в исходное положение в обратном порядке, т.е. правое плечо 19 — вверх, а другое с краскораспылительной головкой 14 — вниз. Происходит окрашивание сверху вниз. При отключении конвейера отключается подача краски, а затем — воздуха.

Предлагаемая установка имеет простую конструкцию, позволяет окрашивать детали сложной конфигурации что повышает эксплуатационные возможности установки.

Шарнирная установка плиты на основании и возможность ее фиксации под углом к основанию позволяют окрашивать труднодоступные места. Регулировка положения

5 плиты осуществляется безопасными средствами. что повышает технику безопасности. Применение пневмоцилиндра для перемещения двуплечего рычага также обеспечивает повышение техники безопасности, 10

Формула изобретения

1. Установка для окрашивания изделий. содержащая основание, опору с шарнирно смонтированным на ней двуплечим рыча15 гом, несущим на одном плече распылитель и установленным с возможностью осевого перемещения от привода относительно опоры, отличающаяся тем, что, с целью повышения эксплуатационных воэможно20 стей и техники безопасности, установка снабжена смонтированной шарнирно на основании с возможностью углового поворота и фиксации положения плитой и размещенной на ней стойкой с радиусной направляю25 щей, при этом опора и привод перемещения деуплечего рычага установлены на плите, а. другое плечо двуплечего рычага снабжено роликом для взаимодействия с радиусной направляющей.

30 2. Установка по п.1, отличающаяся тем, что привод перемещения двуплечего рычага выполнен в виде пневмоцилиндра, смонтированного на плите шарнирно.

З.Установка по пп1 и2,отличаю35 щ а я с я тем, что центральная часть двуплечего рычага смонтирована в опоре посредсТ8оМ шарнирно установленной в ней втулки и пропущена свободно через последнюю, 40 4. Установка по пп.1 — 3, о т л и ч а ющ а я с я тем, что она снабжена конечными выключателями в виде воздушных клапанов, сообщенных с .полостями пневмоцилиндрд.

Фиг, 1

1848574

Составитель В.Ляпина

Техред M.Mîðãåíòàë Корректор T.Màëåö

Редактор И.Горная

Производственно-издательский комбинат "Патент", г. Ужгород, ул. Гагарина, 101

Заказ 1480 Тираж 402 Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-SS, Раувская наб., 4/5
