Реферат



Изобретение относится к обработке металлов давлением и может быть использовано в машиностроении для разделения проката на мерные заготовки. Цель изобретения - повышение производительности. Устройство содержит плиту 1 с закрепленными на ней ломателем 2 и опорное приспособление 3, в котором установлен дополнительный подпружиненный ломатель 4. На ломателе 4 выполнен упор 5 для ограничения перемещения ломателя. В опорном приспособлении выполнены опоры 6, 7 и 8. 1 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (505 В 23 О 31/00

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

12 7 (21) 4668093/27 (22) 30.03.89 (46) 15.05.91. Бюл. % 18 (75) В.А.Тимощенко и В;В.Кириловский (53) 621.967 (088.8) (56) Авторское свидетельство СССР .

М 1547974, кл. В 23 О 31/00, 1988. (54) УСТРОЙСТВО ДЛЯ ЛОМКИ ПРОКАТА (57) Изобретение относится к обработке металлов давлением и может быть использова„„ Ы„„1648650 А1 но в машиностроении для разделения проката на мерные заготовки. Цель изобретения — повышение производительности.

Устройство содержит плиту 1 с закрепленными на ней ломателем 2 и опорное приспособление 3, в котором установлен дополнительный подпружиненный ломатель 4. На ломателе 4 выполнен упор 5 для ограничения перемещения ломателя. В опорном приспособлении .выполнены опоры 6,7и8. 1 ил.

1648650 ние заготовок 10, 11 и 12, 13 происходило одновременно, усилие ломки возросло бы в

2 раза по сравнению с прототипом.

Наличие упора 5 необходимо для обеспечения идентичных условий разделения— и при отделении заготовок 10, 11 и при отделении заготовок 12, 13 свободный конец проката фиксируется на одинаковом расстоянии от опор соответственно 7 и 6.

Таким образом, в устройстве эа время

Изобретение относится к обработке металлов давлением и может быть использованоо в машиностроении для разделения проката на мерные заготовки, Цель изобретения — повышение производительности.

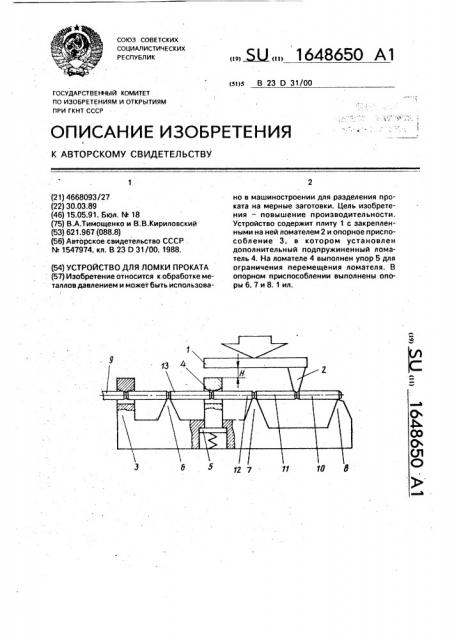

На чертеже изображено устройство для ломки проката, общий вид, Устройство содержит связанную с приводом перемещения плиту 1 с закрепленным на ней ломателем 2 и опорное приспособление 3, в котором установлен подпружиненный дополнительный ломатель 4, На ломателе 4 выполнен упор 5 для ограничения перемещения ломателя в направлении, обратном его рабочему ходу. В опорном приспособлении также выполнены опоры 6, 7 и 8.

Устройство работает следующим образом.

Пруток 9 с выполненными на нем концентраторами напряжений устанавливают в исходное положение (см.чертеж). В процессе рабочего хода ползуна пресса плита 1 опускается вниз и ломатель 2, воздействуя на прокат в области концентрата, расположенного между опорами 7 и 8, отламывает заготовки tO, 11. При этом ломатель 4 препятствует перемещению вверх участка проката, расположенного левее опоры 7.

Собственное перемещение ломателя 4 вверх ограничивает упор 5. После полного отделения заготовок 10, 11 плита 1 перемещает ломатель 4 вниз — происходит отделение заготовок 12, 13. Затем ползун пресса вместе с плитой 1 поднимается вверх, ломатель 4 возвращается в исходное положение под действием пружины, пруток подается вправо на длину четырех заготовок, и цикл повторяется.

Целесообразно, чтобы размер Н (расстояние от ломателя 4 до плиты 1 в момент соприкосновения- ломателя 2 с прокатом) превышал величину хода вниз ломателя 2 при отламывании заготовок 10 и 11. Тогда отделение заготовок 12, 13 будет происходить после полного отделения заготовок

10, 11 (малое усилие ломки), Если бы отделе5

10 прямого хода ползуна происходит отделение четырех заготовок с таким же усилием, какое требуется в прототипе для отделения двух заготовок.

При необходимости отделения большего числа заготовок следует установить последовательно несколько дополнительных ломателей 4, расположенных между соответствующими опорами. Расстояние от каждого последующего ломателя до плиты 1 (в

20 момент соприкасания плиты с предыдущим ломателем) должно быть больше рабочего хода ломателя (раэновысокие ломатели).

Возможен конструктивный вариант уст ройства, в котором отсутствует опора 8, а на прокате в исходном состоянии отсутствует заготовка 10, Тогда за время рабочего хода будут отделяться три заготовки: ломатель 2 отделяет заготовку 11, а ломатель 4 — заготовки 12, 13

Формула изобретения

Устройство для ломки проката, содержащее опорное приспособление и ломатель

2 с приводом его перемещения, о т л и ч а ющ е е с я тем, что, с целью повышения

35 производительности, оно снабжено дополнительным ломателем, смонтированным в опорном приспособлении с возможностью возвратно-поступательного перемещения в

45 направлении, совпадающем с направлением перемещения основного ломателя, и взаимодействия с приводом основного ломателя, и упором, выполненным на дополнительном ломателе с воэможностью взаимодействия с опорным приспособлением при перемещении дополнительного ломателя в направлении, обратном направлению его рабочего перемещения.
