Подкладка для односторонней сварки

Подкладка для односторонней сварки

Иллюстрации

Показать все

Реферат



Изобретение относится к сварочному производству и может быть использовано для формирования обратной стороны шва при односторонней сварке швов листовых металлоконструкций. Цель изобре.ения - сокращение трудозатрат за счет исключения операций по установке технологического зазора между терцами плиток подкладки при размещении подкладки перед сваркой и замене разрушенных плиток при сварке. Плитки 1 крепят из стыке деталей, размещая торцы с вырезами 6 и вырезами 5 на боковых гранях 4 против торцов без вырезов таким образом, чтобы выступы 1 упирались в торцы, лишенные выреза В процессе сварки плитки 1 нагреваются и под действием усилий, возникающих от расширения плиток 1, выступы 7 обламываются, оставляя плитки на месте v, ;-5еспечивая тем самым формирование шва Подкладка позволяет устанавливать плитки без зазора и исключает необходимость повторной их установки в случае поломки от деформаций 2 ил. (Л С.

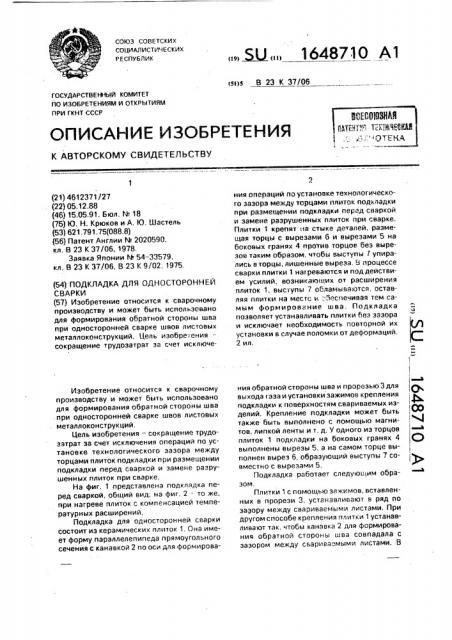

СОЮЗ СОВЕТСКИХ

СОЦИАЛ ИСТИН Е СКИХ

РЕСПУБЛИК (я)э В 23 К 37/06

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (.) с ! ф

IОф ! (21) 4612371/27 (22) 05.12.88 (46) 15.05.91. Бюл, N. 18 (75) Ю. H. Крюков и А. l0, Шастель (53) 621, 791,75(088. 8) (56) Патент Англии М 2020590, кл. В 23 К 37/06, 1978.

Заявка Японии M 54 — 33579, кл. В 23 К 37/06, В 23 К 9/02, 1975 (54) ПОДКЛАДКА ДЛЯ ОДНОСТОРОННЕЙ

СВАРКИ (57) Изобретение относится к сварочному производству и может быть использовано для формирования обратной стороны шва при односторонней сварке швов листовых металлоконструкций. Цель изобретения— сокращение трудозатрат за счет исключеИзобретение относится к сварочному производству и может быть использовано для формирования обратной стороны шва при односторонней сварке швов листовых металлоконструкций, Цель изобретения — сокращение трудозатрат за счет исключения операций по установке технологического зазора между торцами плиток подкладки при размещении подкладки перед сваркой и замене разрушенных плиток при сварке.

На фиг. 1 представлена подкладка перед сваркой, общий вид; на фиг. 2 — то же, при нагреве плиток с компенсацией температурных расширений.

Подкладка для односторонней сварки состоит из керамических плиток 1. Она имеет форму параллелепипеда прямоугольного сечения с канавкой 2 по оси для формирова. ц 1648710 А1 ния операций по установке технологического зазора между торцами плиток подкладки при размещении подкладки перед сваркой и замене разрушенных плиток при сварке.

Плитки 1 крепят на стыке де алей, размещая торцы с вырезами 6 и вырезами 5 на боковых гранях 4 против торцов беэ вырезов таким Образом, чтОбы выступы упирались в торцы, лишенные выреза. В процессе сварки плитки 1 нагреваются и под действием усилий, возникающих от расширения плиток 1. выступы 7 обламываются, оставляя плитки на месте и "беспечивая тем самым формирование шва. Подкладка позволяет устанавливать плитки без зазора и исключает необходимость повторной их установки в случае поломки от деформаций, 2 ил. ния обратной стороны шва и прорезью 3 для выхода газа и установки зажимов крепления подкладки к поверхностям свариваемых иэделий. Крепление подкладки может быть также быть выполнено с помощью магнитов, липкой ленты и т. д. У одного из торцов плиток 1 подкладки на боковых гранях 4 выполнены вырезы 5, а на самом торце выполнен вырез 6, образующий выступы 7 совместно с вырезами 5.

Подкладка работает следующим образом.

Плитки 1 с помощью зажимов, вставленных в прорези 3, устанавливают в ряд по зазору между свариваемыми листами. При другом способе крепления плитки 1 устанавливают так, чтобы канавка 2 для формирования обратной стоооны шва совпадала с зазором между свариваемыми листами. В

1648710

Составитель Т.Арест

Редактор М.Келемеш Техред М.Моргектал Корректор О,Кравцова

Заказ 1487 Тираж 522 Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., 4/5

Производственно-издательский комбинат "Патент", r. Ужгород, ул.Гагарина, 101

3 процессе сварки плитки 1 нагреваются и под действием механической нагрузки от линейных расширений торцы плиток беэ вырезов упираются в выстуаы 7. рядом расположенных плиток 1. Выступы 7 обламываются, а сама 5 керамическая плитка 1 остается на месте. обеспечивая формирование шва.

Использование предложенной подкладкипоэволяетустанавливатьеебезоставления технологических зазоров на температурные 10 расширения, исключает необходимость повторной установки подкладок в случае их поломки, При этом повышается производительность, сокращаются трудозатраты, а также уменьшается процент брака, который 15 возникает при отставании подкладки в момент сварки.

Ф о р мул а изобретения

Подкладка для односторонней сварки, содержащая керамические плитки с вырезами, выполненными на их боковых гранях вблизи торцов, отличающаяся тем, что, с целью сокращения трудозатрат эа счет исключения операций по установке технологического зазора между торцами плиток при размещении подкладки перед сваркой и замене разрушенных плиток при сварке, на одном из торцов каждой плитки выполнен вырез с образованием выступов между вырезами на боковых гранях и на торцах.
