Абразивный инструмент

Абразивный инструмент

Иллюстрации

Показать все

Реферат



Изобретение относится к изготовлению абразивного инструмента. Целью изобретения является повышение надежности инструмента . Инструмент содержит рабочую часть из ферромагнитной абразивной пасты, затвердевающей в магнитном поле, создаваемом соленоидом, подмагничивэющем ферромагнитные диски, между которыми расположена паста. На внутренних поверхностях дисков выполнены впадины, которые взаимодействуя с затвердевшей пастой, повышают сцепление пасты с конструкцией и ее разрывное усилие. 2 w;.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

s В 24 О 5/04

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО. ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ. СССР

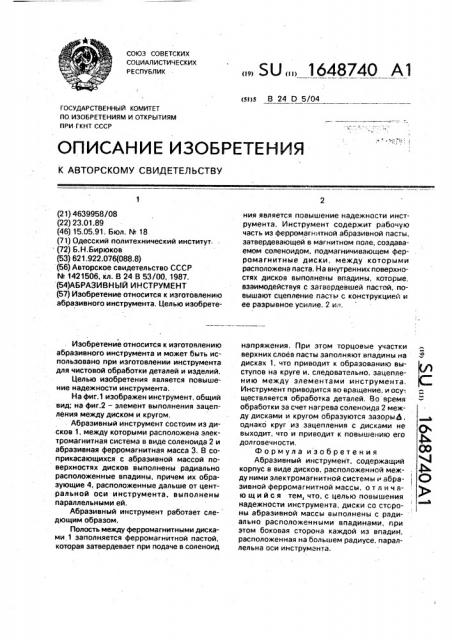

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4639958/08 (22) 23.01.89 (46) 15.05.91. Бюл. N 18 (71) Одесский политехнический институт, (72) Б.Н.Бирюков (53) 621.922.076(088.8) (56) Авторское свидетельство СССР

М 1421506, кл. В 24 В 53/00, 1987. (54)АБРАЗИВНЫЙ ИНСТРУМЕНТ (57) Изобретение относится к изготовлению абразивного инструмента. Целью изобретеИзобретение относится к изготовлению абразивного инструмента и может быть использовано при изготовлении инструмента для чистовой обработки деталей и иэделий.

Целью изобретения является повышение надежности инструмента.

На фиг.1 изображен инструмент, общий вид; на фиг.2 — элемент выполнения зацепления между диском и кругом.

Абразивный инструмент состоим из дисков 1, между которыми расположена электромагнитная система в виде соленоида 2 и абразивная ферромагнитная масса 3. В соприкасающихся с абразивной массой поверхностях дисков выполнены радиально расположенные впадины, причем их образующие 4, расположенные дальше от центральной оси инструмента. выполнены параллельными ей.

Абразивный инструмент работает сле- дющим образом.

Полость между ферромагнитными дисками,1 заполняется ферромагнитной пастой. которая затвердевает при подаче в соленоид

„„SUÄÄ 1648740 А1 ния является повышение надежности инструмента. Инструмент содержит рабочую часть из ферромагнитной абразивной пасты, затвердевающей s магнитном поле, создаваемом соленоидом, подмагничивающем ферромагнитные диски, между которыми расположена паста. На внутренних поверхностях дисков выполнены впадины, которые„ взаимодействуя с затвердевшей пастой, повышают сцепление пасты с конструкцией и ее разрывное усилие. 2 ил. напряжения. При этом торцовые участки верхних слоев пасты заполняют впадины на дисках 1, что приводит к образованию выступов на круге и. следовательно, зацеплению между элементами инструмента.

Инструмент приводится во вращение, и осу-. ществляется обработка деталей. Во время обработки за счет нагрева соленоида 2 между дисками и кругом образуются зазорыЬ, однако круг из зацепления с дисками не О,, выходит, что и приводит к повышению его p долговечности.

Формула изобретения ©О

Абразивный инструмент, содержащий корпус в виде дисков, расположенной меж- Фь

| ду ними электромагнитной системы и абра- %Р зивной ферромагнитной массы, о т л и ч аю шийся тем, что. с целью повышения надежности инструмента, диски со стороюай ны абразивной массы выполнены с радиально расположенными впадинами, при этом боковая сторона каждой из впадин. расположенная на большем радиусе, параллельна оси инструмента.

1648740.Составитель В.Кравец

Техред M,Mîðãåíòàë Корректор Т.Малец

Редактор H.Ãîðâàò

Производственно-издательский комбинат "Патент", г, Ужгород, ул,Гагарина, 101

Заказ 1488 Тираж 460 Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35. Раушская наб.. 4/5
