Союз Советских

Социалистических

Республик

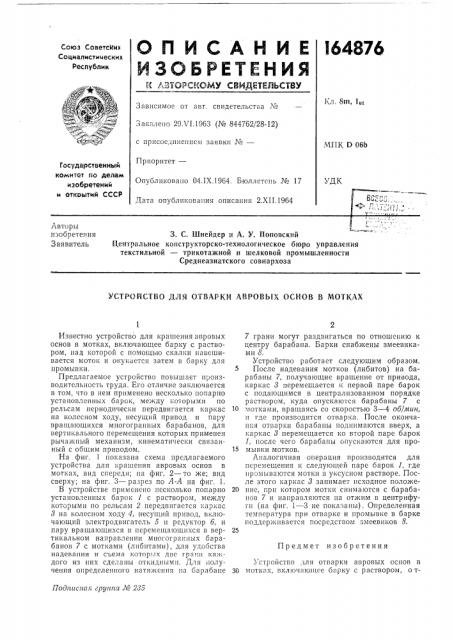

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

N 1»ЗТОРСКОМУ СВИДЕТЕЛЬСТВУ

Кл. Sm, 1,»

Зависимое оТ авт. свидетельства ¹

Заявлено 29Х1.1963 (№ 844762/28-12) с присоединением заявки К

МПК D 06b

Приоритет—

Государственный комитет по делам изобретений и откоытий СССР

Опубликовано 04.IX.1964. Бюллетспь ¹ 17

УДК

>l i,.

Дата опубликования описания 2.XII.1964

A13TOphI изобретения

Заявитель

3. С. Шнейдер и A. У. Поповский

Центральное конструкторско-технологическое бюро управления текстильной — трикотажной и шелковой промышленности

Среднеазиатского совнархоза

УСТРОЙСТВО ДЛЯ ОТВАРКИ АВРОВЫХ ОСНОВ В МОТКАХ

Предмет изобретения

Пос7лисная группа № 285

Известно устройство для крашения авровых основ в мотках, включающее барку с раствором, над которой с помощью скалки навешивается моток и окунается затем в барку для промывки.

Предлагаемое устройство повышает производительность труда. Его отличие заключается в том, что в нем применено несколько попарно установленных барок, между коIîðûìè по рельсам периодически передвигается каркас на колесном ходу, несущий привод и пару вращающихся многогранных барабанов, для вертикального перемещения которых применен рычажный механизм, кинематически связанный с общим приводом.

На фиг. 1 показана схема предлагаемого устройства для крашения авровых основ в мотках, вид спереди; па фиг. 2 — то же; вид сверху", на фиг. 3 — разрез по А-А на фиг. 1.

В устройстве применено несколько попарно установленных барок 1 с раствором, между которыми по рельсам 2 передвигается каркас

8 на колесном ходу 4, несущий привод, включающий электродвигатель 5 и редуктор б, и пару вращающихся и перемещающихся в вертикальном направлении многогранных барабанов 7 с мотками (лиоитами), для удооства надевания и съема котор:,1х двс грани каждого из них сделаны откидными. Для получения определен натяжения на барабане

7 грани могут раздвигаться по отношению к центру барабана. Барки снабжены змеевиками 8.

Устройство работает следующим образом.

5 После надевания мотков (либитов) на барабаны 7, получающие вращение от привода, каркас 8 перемещается к первой паре барок с подающимся в централизованном порядке раствором, куда опускаются барабаны 7 с

10 мотк", ì èH, вращаясь со скоростью 3 — 4 oo/мин, и где производится отварка. После окончания отварки барабаны поднимаются вверх, а каркас 8 перемещается ко второй паре барок

1, после чего барабаны опускаются для про15 мывки мотков.

Аналогичная операция производится для перемещения к следующей паре барок 1, где промываются мотки в уксусном растворе. После этого каркас 8 занимает исходное положе20 ние, прп котором мотки снимаются с барабанов 7 и направляются па отжим в центрифуги (на фиг. 1 — 3 не показаны). Определенная температура при отварке и пром»явке в барке поддерживается посредством змеевиков 8.

Устройстго для отварки авровых основ в

30 мотках, включающее барку с раствором, о т164876

А12. 2

Составитель Е. И. Брагина

Редактор В. Ф. Чулкова Техред Ю. В, Баранов Корректор М. П. Ромашова

Заказ 2884/12 Тираж 600 Формат бум. 60+90ц>

ЦНИИПИ Государственного комитета по делам изобретений н открытий CCCP

Москва, Центр, пр. Серова, д. 4

Типография, пр. Сапунова, 2 л ич а ю щееся тем, что, с целью повышения производительности труда, в пем применено несколько попарно установленных барок, между которыми по рельсам периодически передвигается каркас на колесном ходу, несущий привод и пару вращающихся и пе-. ремещающихся в вертикальном направлении многогранных барабанов.
