Устройство для брикетирования

Устройство для брикетирования

Иллюстрации

Показать все

Реферат



Изобретение относится к машиностроению и может быть испо1ьзовано в коксохимическом производстве. Цель изобретения - повышение производительности и надежности при обработке пластифицированных углей. Получают брикеты 12 из пластифицированного угольного бруса 11 в формующих валках 6 и 7. Наличие основного шнека 9, касающегося валка 6 и размещенного над брусом 11, обеспечивает удаление залипших брикетов а ячейках валка 6 и исключает их повторное брикетирование, а также счищает с бруса 11 частицы шихты. Дополнительный 10 и основной шнеки позволяют удалить извлеченные из формующего валка 6 брикеты из корпуса 1.1 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (19) . (11) yi)s 8 30 В. 11/00

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

10 8 1f (21) 4602487/27 (22) 29.07.88 (46) 15.05.91. Бюл. t+ 18 (71) Государственное конструкторское бюро коксохимического машиностроения ГипрокОкса (72) В.А. Нестеренко (53) 621.97(088.8) (56) Авторское свидетельство СССР

М 795971, кл. В 30 В 11/18, 14.12.78. (54) УСТРОЙСТВО ДЛЯ БРИКЕТИРОВАНИЯ (57) Изобретение относится к машиностроению и может быть испОльзованО в кОксохимическом производстве. Цель изобретения— повышение производительности и надежности при обработке пластифицированных углей. Получают брикеты 12 из пластифицированного угольного бруса 11 в формующих валках 6 и 7, Наличие основного шнека 9, касающегося валка 6 и размещенного над брусом 11, обеспечивает удаление залипших брикетов в ячейках валка 6 и исключает их повторное брикетирование, а также счищает с бруса 11 частицы шихты. Дополнительный 10 и основной шнеки позволяют удалить извлеченные из формующего валка

6 брикеты иа корпуса 1, 1 ил.

1648794

Формула изобретения

Составитель Е.Складчиков

Редактор М.бандура ТехредМ.Моргентал Корректор О.Кундрик

Заказ 1491 Тираж 416 Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035. Москва, Ж 35, Раушская наб., 4/5

Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101

Изобретение относится к машиностроению и может быть использовано в коксохимическом производстве, Целью изобретения является повышение производительности и надежности при обработке пластифицированных углей.

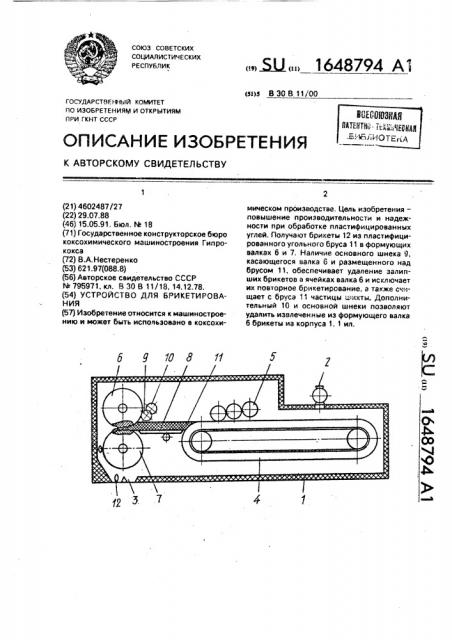

На чертеже показано устройство для брикетирования, общий вид.

Устройство содержит корпус 1 с углами загрузки 2 и разгрузки 3, гусеничный транспортер 4 с прессующими валками 5, формующие валки 6 и 7, направляющий стол 8, основной 9 и дополнительный 10 шнеки, с витками каждого из них размещенных в межвитковых пространствах другого шнека.

Основной шнек 9 касается формующего валка 6, вращается в одинаковом с ним направлении и смонтирован с зазором относительно направляющего стола 8, не меньшим зазора между последним из прессующих валков 5 и гусеничным транспортером 4.

Устройство работает следующим образом.

Угольная шихта через загрузочный узел

2 поступает на гусеницу 4. Проходя под прессующими валками 5 при температуре пластификации, шихта уплотняется и образующийся пластический брус 11 по направляющему столу 8 подается в формующие валки 6 и 7 с получением брикетов 12. Готовые брикеты выгружаются через разгрузочный узел 3. Непрерывно вращающиеся шнеки 9 и 10 обеспечивают эвакуацию об- разующихся накоплений угольный шихты с поверхности бруса перед формующими валками 6 и 7, не внедряясь в него и не разрушая его внутреннюю структуру, а также сброс накоплений в разгрузочный узел 3.

При залипании брикетов 12 в какой-либо из ячеек верхнего формующего валка 6 витки нижнего шнека 9 благодаря его установке касательно наружной поверхности валка 6 и за счет встречного направления его окружности скорости обеспечивают

5 принудительное удаление брикетов из его ячеек. Этим предотвращается заход брике— тов на повторное формование, снижающее пропускную способность формующих валков 6 и 7. 3а счет взаимодействия шнеков 9

10 и 10 между собой посредством витков обеспечивается их самоочистка.

Экономический эффект от внедрения изобретения обеспечивается за счет повы15 шения производительности и надежности.

Устройство для брикетирования, содер20 жащее размещенный в корпусе гусеничный транспортер с прессующими валками, верхний и нижний формующие валки и направляющий стол между транспортером и формующими валками, о т л и ч а ю щ е е с я

25 тем, что, с целью повышения производительности и надежности при обработке пластифицированных углей, оно снабжено основным и дополнительным шнеками, параллельными формующим валкам и разме30 щенными над направляющим столом, основной шнек смонтирован с касанием формующего валка, с зазором относительно направляющего стола, не меньшим зазора между последним прессующим валком и гу35 сеничным транспортером, с возможностью вращения в одном направлении с верхним формующим валком, дополнительный шнек смонтирован выше основного шнека между последним и прессующими валками с витка40 ми, размещенными в межвитковых пространствах основного шнека.
