Реферат



Изобретение относится к подъемным устройствам, а именно к устройствам для монтажа оборудования с применением страповых кранов. Цель изобретения - улучшение эксплуатационных характеристик. Устройство содержит монтажные крлны 1 и 2 с оголовками стрел, соединенными ригелем 3, на котором установлена тележка 4 с возможностью перемещения в горизонтальном положении, и кронштейны 9 с отводными блоками, причем грузовой полиспаст 5 крана 1 за пасов аи через блоки кронштейна и закреплен к тележке 4, а грузовой полиспаст 6 крана 2 запасован через блоки кронштейна 9 и тележки 4. 2 ил.

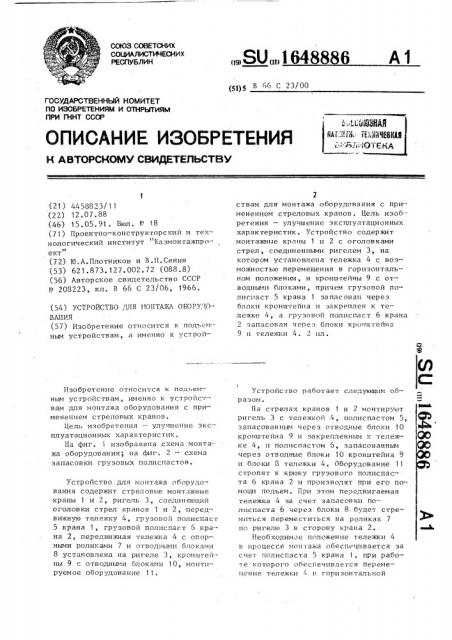

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

„„SU„„1648886

В 6>6 С 23/00,1,, Ф > и L >1>Î

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

И А ВТОРСИОМУ СВИДЕТЕЛЬСТВУ

6А>. 2И.:ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР (21) 4458823/ 11 (22) 12.07.88 (46) 15 05 91. Бюл. Р !8 (71) Проектно-конструкторский и техн нологический институт 1<азмонта>кпроект (72) 10.А.Плотников и В.II. Сенин (53) 621.873. 127. 002.72 (088.8) (56) Авторское свидетельство СССР

Г;- 208223, кл. В 66 С 23/06, 1966. (54) УСТРОЙСТВО пЛЯ Г10ПТАЖА ОБОРУ 1ОВАЦИЯ (57) Изобретение относится к подъем.— ным устройствам, а именно к устройИзобретение относится к подьем— ным устройствам, именно к устройствам для монтажа оборудования с применением стреловых кранов.

Цель изобретения — улучшение эксплуатационньгх характеристик.

EIa фиг. 1 изобра>кена схема монта-жа оборудования; на фиг. 2 — схема запасовки грузовых полиспастов.

Устройство для монтажа оборудования содержит стреловые монтажные краны 1 и 2, ригепь 3, соединяющий оголовки стрел кранов 1 и 2, -передвижную тележку 4, грузовой полиспаст

5 крана 1, грузовой полиспаст 6 крана 2, передвижная тележка 4 с ог.орными роликами 7 и отводными бпоками

8 установлена на ригеле 3, кронштей-ны 9 с отводными блоками 10, монтируемое оборудование 11. ствам для монтажа оборудования с применением стреловых кранов. Цель изобретения — улучшение эксплуатационных характеристик. Устройство содержит монтажные краны 1 и 2 с оголовками стрел, соединенными ригелем 3, на котором установлена тележка 4 с возможностью перемещения в горизонтальном попожении, и кронштейны 9 с отводными блоками, причем грузовой полиспаст 5 крана 1 запасован через блоки кронштейна и закреплен к теле>кке 4, а грузовой полиспаст 6 крана

2 запасов ан через блоки кронштейна

9 и тележки 4. 2 ил.

Устройство работает следующим образом.

EIa стрелах кранов 1 и 2 монтируют ригель 3 с тележкой 4, полиспастом 5, запасованным через отводные блоки 10 кронштейна 9 и закрепленным к тележке 4, и полиспастом 6, запасованным через отводные блоки !0 кронштейна 9 и блоки 8 тележки 4. Оборудование 11 стролят к крюку грузового полиспаста 6 крана 2 и производят при его помощи подъем. При этом передвигаемая тележка 4 за счет запасовки полиспаста 6 через блоки 8 будет стремиться переместиться на роликах 7 по ригелю 3 в сторону крана 2.

Необходимое положение тележки 4 в процессе мон гажа обеспечивается за счет полиспаста 5 крана 1, при работе которого обеспечивается перемещение тележки в горизонтальной

1648886

15 плоскости. Установка в проектное положение оборудования осуществляется с помощью полиспаста б.

Использование устройства позволяет вести монтаж в стесненных условиях, повышает возможности маневрирования грузом.

Формула изобретения

Устройство для монтажа оборудования, содержащее монтажные краны с грузовыми полиспастами и оголовками стрел., шарнирно соединенными с ригелем, и грузозахватный элемент, закрепленный на подвижном блоке грузово го полиспаста одного из кранов, отличающее ся тем, что, с целью улучшения эксплуатационных характеристик, оно снабжено тележкой с отводными блоками, установленной на ригеле с возможностью перемещения вдоль него, при этом подвижный блок грузового полиспаста второго крана закреплен на тележке, а грузовой полиспаст первого крана запасован через отводные блоки тележки.

1643886

7 7

Тираж 436

ВНИИПИ Государственного комитета по изобретениям и открьггиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., д. 4/5

Производственно-издательский комбинат "Патент", r. Ужгород, ул. Гагарина, 101

Реда к тор И. Се гл яник

Заказ 1495

Составитель А.Проворов

Техред Л,Сердюкова

Корректор Т.Палий

Подписное
