Устройство для дозированной подачи жидкости

Устройство для дозированной подачи жидкости

Иллюстрации

Показать все

Реферат



Изобретение относится к технике переливания жидкостей и может быть использовано, например, для полива в теплицах. Целью изобретения является упрощение конструкции. Жидкость заполняет расходный резервуар 1 и через патрубок 2 поступает в сливную трубу 3, свободный конец которой под действием противовеса 6 находится в верхнем положении. Заполнив сливную трубу 3, жидкость своей массой перетягивает противовес и вода сливается . Освободившись от жидкости, сливная труба 3 возвращается противовесом 6 до упора 7 в исходное положение . 2 ил.

союз советских

И

РЕСПУБЛИК

895 А1 (19) И) (gg)g В 67 D 5/02

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ пО изОБРетениям и ОтнРытиям

ПРИ ГКНТ СССР

К А ВТОРСКОМУ СВИДЕТЕЛЬСТВУ (2i) 4694158/ 13 (22) 24.05.89 (46) 15.05.9 1. Бюл. Н - 18 (71) Иарийский политехнический институт им. А.I1.Горького (72) А.П.Андреев и И.И.Фоминых (53) 621.798 (088.8) (56) Авторское свидетельство СССР

N - 1341155, кл. В 67 С 3/04, 1985, (54) УСТРОЙСТВО ДЧЯ ДОЗИРОВАННОЙ

ПОДАЧИ ЛИДКОСТИ (57) Изобретение относится к технике переливания жидкостей ч может быть использовано, например, для полива в теплицах. Целью изобретения является упрощение конструкции. Жидкость заполняет расходный резервуар 1 и через патрубок 2 поступает в сливную трубу 3, свободный конец которой под действием противовеса 6 находится в верхнем положении. Заполнив сливную трубу 3, жидкость своей массой перетягивает противовес и вода сливается. Освободившись от жидкости, сливпая труба 3 возвращается противовесом 6 до упора 7 в исходное положение. 2 ил.

1648895

Составитель Е,Фишман

Техред Л.Сердюкова

Корректор Т.Палий

Редактор N.Íåäîëóæåíêî

Заказ 1495

Тираж 285

Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., д. 4/5

Производственно-издательский комбинат "Патент", г.ужгород, ул. Гагарина,101

Изобретение относится к технике переливания жидкостей и может быть использовано, например, для полива в теплицах.

Цель изобретения — упрощение конструкции.

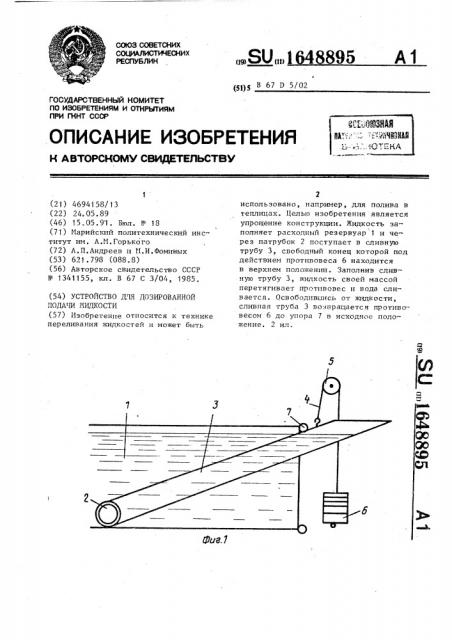

На фиг. 1 изображено предлагаемое устройство; на фиг. 2 — то же, вид сверху.
