Реферат

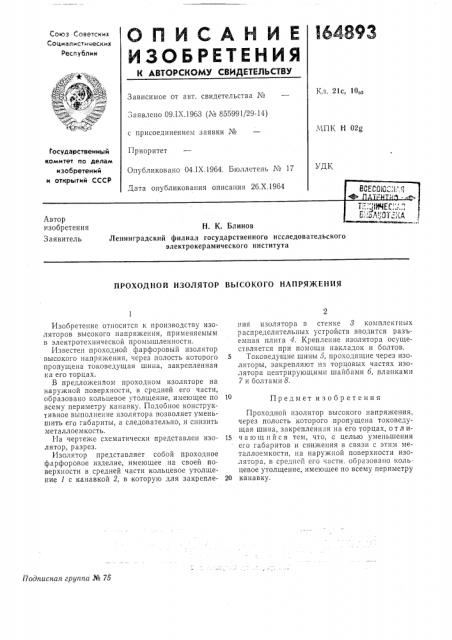

Союз Советских

Социапистиыеских

Республик

Кл, 21с, 10((х

Зависимое от авт. свидетельства №

Заявлено 09.IX.1963 (¹ 855991/29-14) МПК Н 021 с присоединением заявки №

Приоритет государственный комитет по делам изобретений и открытий СССР

УДК

Опубликовано 04.IX.1964. Бюллетень № 17

Дата опубликования описания 26,Х.1964

Т.. ЗИЧЕС,"; „;

Б".аЛ!„ 01=, д

Автор изобретения

Заявитель

Н. К. Блинов

Ленинградский филиал государственного исследовательского алектрокерамического института

ПРОХОДНОЙ ИЗОЛЯТОР ВЫСОКОГО НАПРЯ)КЕНИЯ

l7odnuceaa группа,М Уб

Изооретение относится к производству изоляторов высокого напряжения, применяемым в электротехнической промышленности.

Известен проходной фарфоровый изолятор высокого напряжения, через полость которого пропущена токоведущая шина, закрепленная на его торцах.

В предложенпом проходном изоляторе на наружной поверхности, в средней его части, образовано кольцевое утолщение, имеющее по всему периметру канавку. Подобное конструктивное выполнение изолятора позволяет уменьшить его габариты, а следовательно, и снизить металлоемкость.

Г1а чертеже схематически представлен изолятор, разрез.

Изолятор представляет собой проходное фарфоровое изделие, имеющее на своей по. верхности в средней части кольцевое утолщение 1 с канавкой 2, в которую для закрепления изолятора в стенке 8 комплекгных распределительных устройств вводится разьемная плита 4. Крепление изолятора осуществляется при помощи накладок и болтов.

5 Токоведу(щие шины 5, проходящие через изоляторы, закрепляют нз торцовых частях изолятора центрирующими шайбами 6, планками

7 и болтами 8.

10 Предмет изобретения

Проходной изолятор высокого напряжения, через полость которого пропущена токоведущая шина, закрепленная на его торцах, отл и15 ч а ю шийся тем, что, с целью уменьшения его габаритов и снижения в связи с этим металлоемкости, на наружной поверхности изолятора, в средней его части, образовано коль. цевое утолщение, имеющее по всему периметру

20 канавку.

164893
