Способ возведения монолитных ребристых покрытий на пневмоопалубке

Способ возведения монолитных ребристых покрытий на пневмоопалубке

Иллюстрации

Показать все

Реферат



Изобретение относится к строительству Цель изобретения - повышение прочности возводимого покрытия и обеспечение возможности получения покрытий различной формы Способ возведения монолитных ребристых покрытий на пневмоопалубке заключается в раскладке гибких стержневых элементов непосредственно на пневмоопалубку 1 Схватывающийся материал 6 наносят на пнеемоопалурку 1 после дополнительного ПОДДУЮ, ибкие стержнегсые элементы 4 обра5 ют ребра 7 жесткости ь включаются в совместную работу материалом 6 гкжрымй. 8 ил

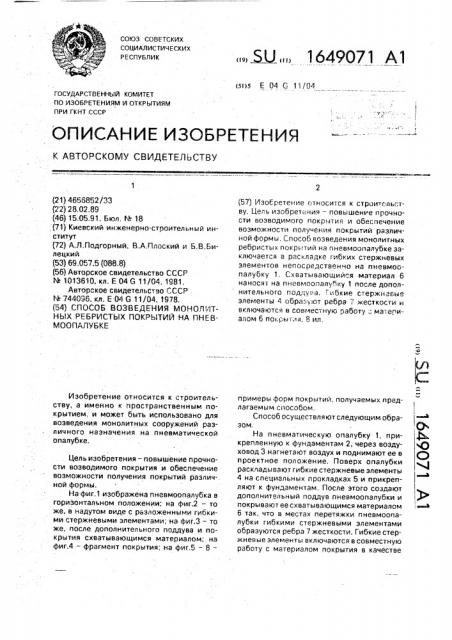

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ! о, ф

С) К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (2-1) 4656852/33 (22) 28.02.89 (46) 15.05.91. Бюл, М 18 (71) Киевский инженерно-строительный институт (72) А.Л.Подгорный, В.А.Плоский и Б.B.Билецкий (53) 69.057.5 (088.8) (56) Авторское свидетельства СССР

М 1013610, кл, Е 04 6 11/04, 1981.

Авторское свидетельство СССР .

М 744096, кл. Е 04 6 11/04. 1978, (54) СПОСОБ В.ОЗВЕДЕ НИЯ МОНОЛ!ЛТНЫХ РЕБРИСТЫХ ПОКРЫТИЙ НА ПНЕВМООПАЛУБКЕ

Изобретение относится к строительству, а именно к пространственным покрытием., и может быть использовано для возведения монолитных сооружений различного назначения на пневматической опалубке.

Цель изобретения — повышение прочности возводимого покрытия и обеспечение возможности получения покрытий различной формы.

На фиг.1 изображена пневмоопалубка в горизонтальном положении; на фиг.2 — то же, в надутом виде с разложенными гибкими стержневыми элементами; на фиг.3 — то же, после дополнительного поддува и покрытия схватывающимся материалом; на фиг.4 — фрагмент покрытия; на фиг.5 — 8—

ЯЛ 1649071 Al (57) Изобретение относится к строитель<;тву. Цель изобретения — повышение прочности возводимого покрытия и обеспечение воэможности получения покрытий различной формы. Способ возведения монолитных ребристых покрытий на пневмоопалубке заключается в раскладке гибких стержневых элементов непосредственчо на пневмоопалубку 1. Схватывающийся материал 6 наносят на пневмоопалубку 1 после дополнительного подду а. Гибкие стержневые элементы 4 образуют ребра 7 жесткости и включаются в совмес-.ную работу материалом 6 покрытия. 8 ил. примеры форм покрытий, получаемых предлагаемым способом.

Способ осуществляют следующим образом.

На пневматическую опалубку 1, прикрепленную к фундаментам 2, через воздуховод 3 нагнетают воздух и поднимают ее в проектное положение. Поверх опалубки раскладывают гибкие стержневые элементы

4 на специальных прокладках 5 и прикрепляют к фундаментам. После этого создают дополнительный поддув пневмоопалубки и покрывают ее схватывающимся материалом

6 так, что в местах перетяжки пневмоопалубки гибкими стержневыми элементами образуются ребра 7 жесткости. Гибкие стержневые элементы включаются в совместную работу с материалом покрытия в качестве

1649071 арматуры ребер жесткости, кроме того, они получают предварительное напряжение.

Формула изобретения

Способ возведения монолитных ребристых покрытий на пневмоопалубке, включающий устройство фундаментов, монтаж и надувание пневмоопалубки, нанесение на нее схватывающегося материала, раскладку гибких стержневых элементов и крепление их к фундаментам, дополнительный поддув пневмоопалубки, отличающийся тем, что, с целью повышения прочности возводимого покрытия и обеспечения возможности получения покрытий различной формы, 5 раскладку гибких стержневых элементов осуществляют непосредственно на пневмоопалубку, а нанесение на нее схватывающегося материала осуществляют после дополнительного поддува пневмоопалубки

10 с прикрепленными к фундаментам гибкими стержневыми элементами.

1649071

° Риг. 5 фиг. 7

Составитель Н.Лупарь

Техред М.Моргентал Корректор О. Кундри к

Редактор А.Лежнина

Производственно-издательский комбинат ".Патент", г. Ужгород, ул.Гагарина, 101

Заказ 1504 Тираж 428 Подписное

8НИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва. Ж-35. Раушская наб.. 4/5
