Быстроразъемное соединение

Быстроразъемное соединение

Иллюстрации

Показать все

Реферат



Изобретение относится к машиностроению , в частности к разъемным соединениям детали с валом. Цель изобретения - повышение надежности соединения и упрощение конструкции. Соединение содержит вал 1 с радиально расположенными гнездами 2 под шарики 3, боковые шайбы 5 и 6, стянутые винтами 7 и фиксирующие детали 4 от осевых перемещений. Для соединения детали с валом в гнезда 2 вставляют шарики 3 и надевают деталь 4, на которой по контуру отверстия под вал выполнены пазы под шарики. Затем стягивают боковые шайбы 5 и 6 винтами 7 и фиксируют деталь 4 от осевых смещений. 2 ил. (Л оэ 4 СО СП 1C фиг.1

СООЗ СОВЕТСНИХ

СОЦИАЛЖТИ%СНИХ

РЕСПУЬЛИН, ю цр

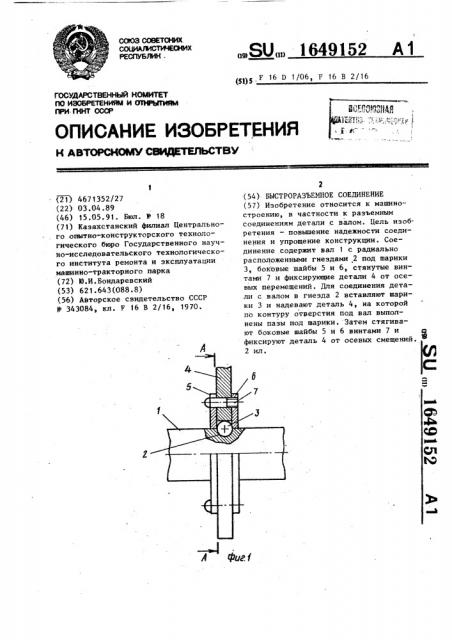

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К lESTOPCNINW Сайдатаъстви

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И OTHPblTHRM

ПРИ. ГКНТ СССР (21) 46? 1352/27 (22) 03.04 89 (46) 15.05.91. Бюл. Я 18 (71) Казахстанский филиал Центрального опытно-конструкторского технологического бюро Государственного научно-исследовательского технологического института ремонта и эксплуатации машинно-тракторного парка (72) 10.И.Бондаревский (53) 621.643(088.8) (56) Авторское свидетельство СССР

У 343084, кл. F 16 В 2/16, 1970.

„„SU„„1649152 А 1 (gg)5.P 16 D 1/06, Р 16 В 2/16

2 (54) БЫСТРОРАЗЪЕИНОЕ СОЕДИНЕНИЕ (57) Изобретение относится к машиностроению, в частности к разъемным соединениям детали с валом. Цель изобретения — повышение надежности соединения и упрощение конструкции. Соединение содержит вал 1 с радиально расположенными гнездами 2 под шарики

3, боковые шайбы 5 и 6, стянутые винтами 7 и фиксирующие детали 4 от осевых перемещений. Для соединения детали с валом в гнезда 2 вставляют шарики 3 и надевают деталь 4, на которой по контуру отверстия под вал выполнены пазы под шарики. Затем стягивают боковые шайбы 5 и 6 винтами 7 и а фиксируют деталь 4 от осевых смещений. Е

1649152

В пазы 2 вставляют элементы 3 качения и одевают охватывающую деталь

4, на которой по контуру отверстия под вал заранее выполнены пазы под элементы 3 качения. Боковые шайбы 5 и 6 стягиваются резьбовыми элементаСоставитель b.Áàðàíîâ

Техред Л.Сердюкова, Корректор И,Зрдейи

Редактор Ю.Середа

Заказ 1507 Тираж 417 Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., д. 4/5

Производственно-издательский комбинат "Патент", г.Ужгород, ул. Гагарина, 101

Изобретение относится к машиностроению, в частности к разъемным соединениям детали с валом, и может быть использовано в узлах передающих крутящие моменты (инструменты, звездочки, шестерни).

Целью изобретения является повышение надежности и упрощение конструкции.

На фиг. 1 изображено предлагаемое соединение в сборе, продольный разрез, на фиг. 2 - деталь, вид сбоку.

Соединение содержит вал 1 с радиально расположенными пазами 2 под элементы 3 качения, охватывающую деталь 4, боковые шайбы 5 и 6, стянутые резьбовымй элементами 7 и фиксирующие детали от осевых смещений.

Соединение осуществляют следующим образом. ми 7 и фиксируют охватывающую деталь

4 от осевых смещений.

Глубина пазов 2H = 0,5 диаметра элемента каченйя, высота пазов h =

= 0 5 диаметра элемента качения, Для снятия охватывающей детали 4 откручивают резьбовой элемент 7 и снимают боковую шайбу 6. Количество элементов качения зависит от величины передавае" мого крутящего момента.

Формула изобретения

Быстроразъемное соединение, содержащее вал и охватывающую его деталь с выполненными на их взаимообращенных поверхностях пазами, в которых размещены элементы качения, о т л и ч а ющ е е с я тем, что, с целью повы20 шения надежности н упрощения конст" рукции„ пазы на охватывающей детали выполнены полукруглой формы, толщина указанной детали равна диаметру элемента качения, а ее фиксация от осевых

25 смещений осуществляется посредством шайб, установленных с обеих сторон охватывающей детали и стянутых резьбовыми элементами.
