Уплотнительное устройство для компрессоров

Уплотнительное устройство для компрессоров

Иллюстрации

Показать все

Реферат



Изобретение относится к уплотнительной технике и может быть использовано для герметизации цилиндров компрессоров, преимущественно в ступенях низкого давления . Цель i изобретения - повышение герметичности и долговечности устройства. Разрезное уплотнительное кольцо 3, установленное в канавке 2 поршня 1, и вспомогательный разрезной уплотнительный элемент 6, установленный в проточке 5 на торцовой поверхности кольца 3 со стороны высокого давления без зазора по наружному диаметру элемента 6, при нагреве от трения и термодинамического сжатия среды расширяются, в результате чего тепловой зазор элемента 6, выполненный в 1,5-2,5 раза меньше теплового зазора кольца 3, уменьшается до нуля. При этом элемент 6 дополнительно прижимает кольцо 3 к зеркалу цилиндра, вследствие чего повышается герметичность устройства и его долговечность . 3 ил.

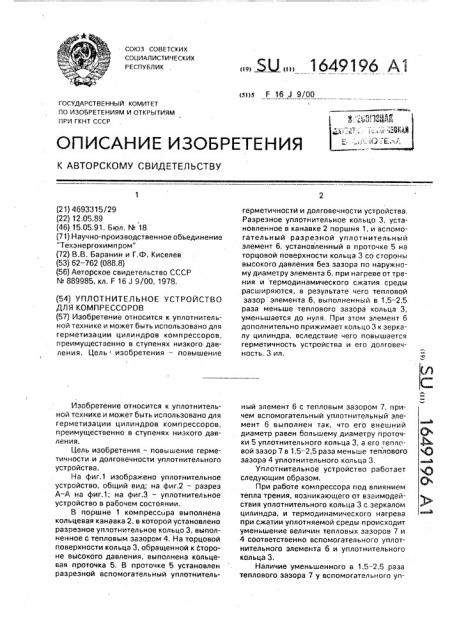

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (я)ю F 16 J 9/00

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4693315/29 (22) 12,05.89 (46) 15.05.91. Бюл, N. 18 (71) Научно-производственное объединение

"Техэнергохимп ром" (72) В.В, Баранин и Г.cD. Киселев (53) 62 — 762 (088.8) (56) Авторское свидетельство СССР

hL 889985, кл. F 16 J 9/00, 1978. (54) УПЛОТНИТЕЛЬНОЕ УСТРОЙСТВО

ДЛЯ КОМПРЕССОРОВ (57) Изобретение относится к уплотнительной технике и может быть использовано для герметизации цилиндров компрессоров, преимущественно в ступенях низкого давления. Цель изобретения — повышение

Изобретение относится к уплотнительной технике и может быть использовано для герметизации цилиндров компрессоров, преимущественно в ступенях низкого давления.

Цель изобретения — повышение герметичности и долговечности уплотнительного устройства.

На фиг.1 изображено уплотнительное устройство, общий вид; на фиг.2 — разрез

А — А на фиг.1; на фиг.3 — уплотнительное устройство в рабочем состоянии.

В поршне 1 компрессора выполнена кольцевая канавка 2, в которой установлено разрезное уплотнительное кольцо 3, выполненное с тепловым зазором 4. На торцовой поверхности кольца 3, обращенной к стороне высокого давления, выполнена кольцевая проточка 5. В проточке 5 установлен разрезной вспомогательный уплотнитель„, . Ж,, 1649196 А1 герметичности и долговечности устройства, Разрезное уплотнительное кольцо 3, установленное вканавке 2 поршня 1,,и вспомогательный разрезной уплотнительный элемент б, установленный в проточке 5 на торцовой поверхности кольца 3 со стороны высокого давления без зазора по наружному диаметру элемента 6, при нагреве от трения и термодинамического сжатия среды расширяются, в результате чего тепловой зазор элемента 6, выполненный в 1,5 — 2,5 раза меньше теплового зазора кольца 3, уменьшается до нуля. При этом элемент 6 дополнительно прижимает кольцо 3 к зеркалу цилиндра, вследствие чего повышается герметичность устройства и его долговечность. 3 ил. ный элемент 6 с тепловым зазором 7, причем вспомогательный уплотнительный элемент 6 выполнен так. что его внешний диаметр равен большему диаметру проточки 5 уплотнительного кольца 3, а его теплсвой зазор 7 в 1,5-2,5 раза меньше теплового зазора 4 уплотнительного кольца 3.

Уплотнительное устройство работает следующим образом.

При работе компрессора под влиянием тепла трения, возникающего от взаимодействия уплотнительного кольца 3 с зеркалом цилиндра, и термодинамического нагрева при сжатии уплотняемой среды происходит уменьшение величин тепловых зазоров 7 и

4 соответственно вспомогательного уплотнительного элемента 6 и уплотнительного кольца 3.

Наличие уменьшенного в 1,5-2,5 раза теплового зазора 7 у вспомогательного уп104Я19Я

25 фр у

Составитель Б, Гудименко Фы 3

Техред M,Ìîðãeнтал Корректор О. Кравцова

Редактор С. Рекова

Заказ 18бб Тираж 442 Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., 4/5

Производственно-издательский комбинат "Патент". r. Ужгород, ул.Гагарина, 101 лотнительного элемента 6 по сравнению с

Tefl kOBblP1 3330рОМ 4 07é 3TetlbliOfо кольца 3 приводит к смыканию свободных KGHцов элемента 6, прежде чем будет вь|бран тепловой зазор 4 кольца 3, Наличие равенства внешнего диаметра вспомогательного уплотнительного элеменга 6 и большего диаметра проточки 5 кольца

3 обуславливает появление о зоне контакта элемента 6 и кольца 3 радиальных усилий, обеспечивающих дополнительное прижатие уплатнительно о кольца 3 к зеркалу цилиндра, увеличивая тем самым герметичность уплотнительного устроиства.

Оптимальное соотношение между тепловыми зазорами вспомогательного уплотнительного элемента б и уплотнительного кольца 3 лежит в пределах 1,5-2,". Уме ьшение этого соотношения (менее 1,5) приводит к резкому увеличению величины уге1ек через уплотнительное кольцо 3, «ro отрицательно сказывается на герметичносги уплотнительного устройства, его перегреву и снижению долговечности.

Увеличение соотношения (более 2,5) приводит к возникновени.о дополнительных контактных. нагрузок от тепловых деформаций и, как следствие, этого, к

5 интенсивному износу уплотнительного кольца и его низкой долговечности и герметичности.

Формула изобретения

Уплотнительное устройство для комп10 рессоров, содержащее установленное в KBнавке поршня разрезное уплотнительное кольцо и вспомогательный разрезной уплотнительный элемент, установленный в прогочке, выполненйой на торцовой повер15 хности кольца со стороны высокого давления, о т л и ч а ю щ е е с я тем, что, с целью повышения герметичности и долговечности уплотнительного устройства, тепловой зазор вспомогательного уплотнительного эле20 мента выполнен в 1,5-2,5 раза меньше теплового зазора уплотнительного кольца, а внешний диаметр вспомогательного уплотнительного элемента выполнен равным большему диаметру проточки кольца.
