Способ усталостных испытаний трубчатых образцов при сложном напряженном состоянии

Способ усталостных испытаний трубчатых образцов при сложном напряженном состоянии

Иллюстрации

Показать все

Реферат



Изобретение относится к способам усталостных испытаний трубчатых образцов на изгиб с кручением. Цель изобретения - повышение точности путем одновременного испытания двух образцов при одной истории напряженного состояния в их рабочих частях, а также упрощение способа при нагружении образцов статическим крутящим моментом. Два соосных образца закрепляют по торцам друг с другом и одновременно нагружают циклическим изгибом с кручением . Размеры рабочих частей образцов выбирают из условия равенства их сопротивлений изгибу и прочности при кручении. 1 з.п.ф-лы, 1 ил.

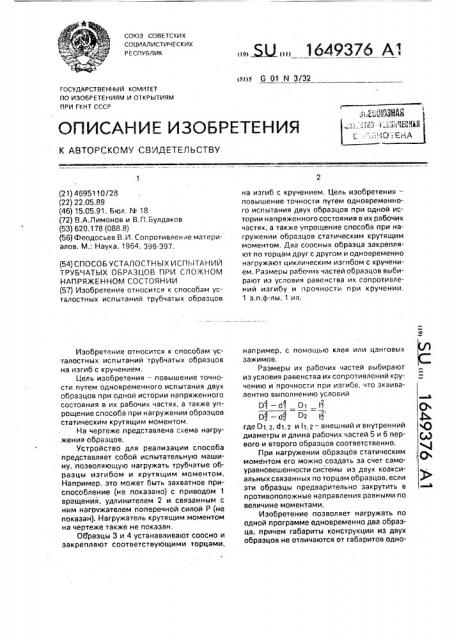

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

1я)5 G 01 М 3/32

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К ABTOPCKOMY СВЛДЕТЕЛЬСТВУ (21) 4695110/28 (22) 22-,05.89 (46) 15.05.91. Бюл, М 18 (72) B.À.Ëèìîíoâ и В.П,Булдаков (53) 620.178 (088,8) (56) Феодосьев В.И. Сопротивление материалов. M. Наука, 1964, 396-397. (54) СПОСОБ УСТАЛОСТНЫХ ИСПЫТАНИЙ

ТРУБЧАТЫХ ОБРАЗЦОВ ПРИ СЛОЖНОМ

НАПРЯЖЕННОМ СОСТОЯНИИ (57) Изобретение относится к способам усталостных испытаний трубчатых образцов

Изобретение относится к способам усталостных испытаний трубчатых образцов на изгиб с кручением.

Цель изобретения — повышение точности путем одновременного испытания двух образцов при одной истории напряженного состояния в их рабочих частях, а также упрощение способа при нагружении образцов статическим крутящим моментом.

На чертеже представлена схема нагружения образцов.

Устройство для реализации способа представляет собой испытательную машину, позволяющую нагружать трубчатые образцы изгибом и крутящим моментом.

Например, это может быть захватное приспособление (не показано) с приводом 1 вращения, удлинителем 2 и связанным с ним нагочжателем поперечной силой P (не показан). Нагружатель крутящим моментом на чертеже также не показан, Оораэцы 3 и 4 устанавливают соосно и закрепляют соответствующими торцами, ÄÄ5UÄÄ 1649376 Al на изгиб с кручением. Цель изобретения— повышение точности путем одновременного испытания двух образцов при одной истории напряженного состояния в их рабочих частях, а также упрощение способа при нагружении образцов статическим крутящим моментом, Два соосных образца закрепляют по торцам друг с другом и одновременно нагружают циклическим изгибом с кручением. Размеры рабочих частей образцов выбирают иэ условия равенства их сопротивлений изгибу и прочности при кручении.

1 з,п.ф-лы, 1 ил. например, с помощью клея или цанговых зажимов.

Размеры их рабочих частей выбирают из условия равенства их сопротивлений кручению и прочности при изгибе, что эквивалентно выполнению условий

И -d I D1 I) 0

М вЂ” г12 О2 12 ф где 01 2 d1,2 и11, 2 — внешний и внутренний 0 диаметры и длина рабочих частей 5 и 6 пер- () ваго и второго образцов соответственно, При нагружении образцов статическим моментом его можно создать эа счет самоуравновешенности системы из двух коаксиальных связанных по торцам образцов, если зти образцы предварительно закрутить в противоположные нaïðàâëåíèÿ равными по величине моментами.

Изобретение позволяет нагружать по одной программе одновременно два образца, причем габариты конструкции из двух образцов не отличаются от габаритов одно1649376 го внешнего образца, что позволяет повысить производительность испытаний образцов типа валов гребных судов, так как их необходимо испытывать в ограниченных объемах в условиях различных температур и агрессивных сред.

Составитель Д,Поспелов

Редактор Н.Федорова Техред M.Ìîðãåíòàë Корректор Т,Колб

Заказ 1868 Тираж 399 Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКгГ СССР

113035, Москва, Ж-35, Раушская наб., 4/5

Производственно-издательский комбинат "Патент", г. Ужгород, y>:,Ãàãàpèíà, 1О1

Формула изобретения

1. Способ устал остн ых испытаний трубчатых образцов при сложном напряженном состоянии, заключающийся в том, что к образцу прикладывают крутящий момент и циклическое изгибное усилие и определяют усталостные характеристики материала, о тл и ч а ю шийся тем, что, с целью повышения точности путем одновременного испытания двух образцов при одной истории напряженного состояния в их рабочих частях, испытывают установленный коаксиально первому второй образец, который жестко связывают торцами с соответствующими торцами первого образца, а размеры рабочей части второго образца выбирают из соотношении

Df — d) 016 2 — Qj 2 Щ где D;;„d1 и I1 — внешний и внутренний диаметры и длина рабочей части первого образца соответственно;

02, с12 и t2 — внешний и внутренний диаметры и длина рабочей части второго образца, соо1ветственно.

2. Способ пои. 1, от л ич а ю щи йс я тем, что, с целью упрощения испытаний при нагружении образцов статическим крутят,им моментом, образц; до их связи торцами закручивают в противоположных направлениях равными моментами, а крутящий момент в процессе усталостных испытаниР.создают в ооразцах путем их взаимного уравновешивания.
