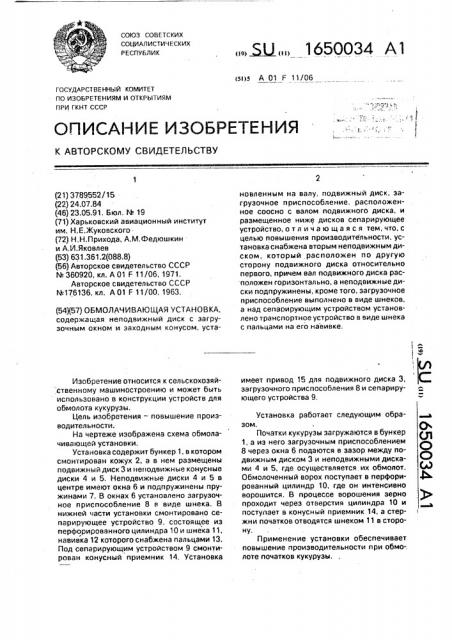

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 3789552/15 (22) 24.07.84 (46) 23.05.91, Бюл, М 19 (71) Харьковский авиационный институт им. Н.Е.Жуковского (72) Н,Н.Прихода, А.M.Федюшкин и А,И.Яковлев (533 631.361.2(088.8) (56) Авторское свидетельство СССР

hh 360920, кл. А 01 F 11/06, 1971.

Авторское свидетельство СССР

М176136, кл. А 01 F 11/00, 1963. (54Х57) ОБМОЛАЧИВАЮЩАЯ УСТАНОВКА, содержащая неподвижный диск с загрузочным окном и эаходным конусом, устаИзобретение относится к сельскохозяй ственному машиностроению и может быть использовано в конструкции устройств для обмолота кукурузы.

Цель изобретения — повышение производительности.

На чертеже изображена схема обмолачивающей установки.

Установка содержит бункер 1, в котором смонтирован кожух 2, а в нем размещены подвижный диск 3 и неподвижные конусные диски 4 и 5. Неподвижные диски 4 и 5 в центре имеют окна 6 и подпружинены пружинами 7. В окнах 6 установлено загрузочное приспособление 8 в виде шнека. В нижней части установки смонтировано сепарирующее устройство 9, состоящее из перфорированного цилиндра 10 и шнека 11, навивка 12 которого снабжена пальцами 13.

Под сепарирующим устройством 9 смонтирован конусный приемник 14. Установка. Ж, „1650034 А1 новленным на валу, подвижный диск, загрузочное приспособление, расположенное соосно с валом подвижного диска, и размещенное ниже дисков сепарирующее устройство, отличающаяся тем, что, с целью повышения производительности, установка снабжена вторым неподвижным диском, который расположен по другую сторону подвижного диска относительно первого, причем вал подвижного диска расположен горизонтально, а неподвижные диски подпружинены, кроме того, загрузочное приспособление выполнено в виде шнеков. а над сепаоирующим устройством установлено транспортное устройство в виде шнека с пальцами на его навивке.!

1 ! имеет привод 15 для подвижного диска 3, загрузочного приспособления 8 и сепарирующего устройства 9.

Установка работает следующим образом.

Початки кукурузы загружаются в бункер

1, а из него загрузочным приспособлением

8 через окна 6 подаются в зазор между подвижным диском 3 и неподвижными дисками 4 и 5, где осуществляется их обмолот.

Обмолоченный ворох поступает в перфорированный цилиндр 10, где он интенсивно ворошится. В процессе ворошения зерно проходит через отверстия цилиндра 10 и поступает в конусный приемник 14, а стержни початков отводятся шнеком 11 в сторону.

Применение установки обеспечивает повышение производительности при обмо-. лоте початков кукурузы.
