Нефелометрический датчик

Нефелометрический датчик

Иллюстрации

Показать все

Реферат

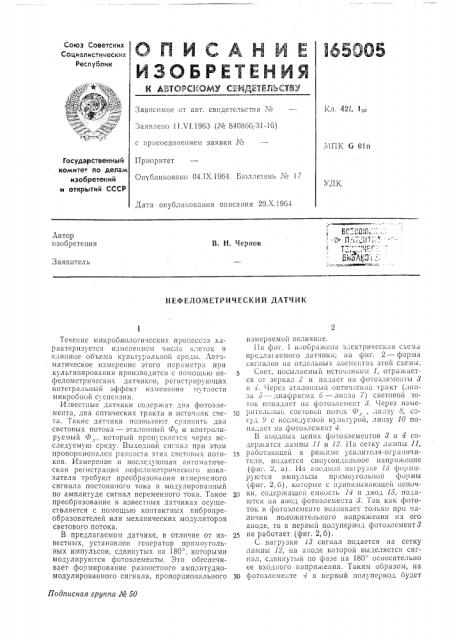

165005

Предмет изобретения

ФыГ. 2

Фиг. 1

Составитель Е. Я. Ланцбург

Редактор А. И. Байнова Техред Л. К. Ткаченко Корректор М. П. Ромашова

Зак. 2479/13 Тираж 850 Формат бум. 60Х90 /в Объем 0,2l изд. л. Цена 5 коп.

ЦНИИПИ Государственного комитета по делам изобретений и открытий СССР

Москва, Центр, пр, Серова, д, 4

Типография, и р. Сапунова, 2 положительная полуволна прямоугольного напряжения (фиг. 2, в). Фототок фотоэлемента 4 протекает в это время через нагрузочное сопротивление 1б, создавая соответствую.цее падение напряжения (фиг. 2, г). Во второй полупериод через сопротивление 1б протекает фототок от фотоэлеме гга 4, т. к. фотоэлемент

3 в это время заперт и т. д. Фотоэлементы 3 и 4 работают поочередно. Переменное напряжение по амплитуде будет пропорционально величине разности сигналов (фиг. 2, г).

Начальная установка регулируемой диафрагмы б производится по равенству световых потоков Фо и Ф при заданной начальной концентрации клеток в единице объема. При этом переменная составляющая сигнала на нагрузочном сопротивлении 16 равна нулю (фиг. 2,д).

Таким образом, в предлагаемом двухка. нальном нефелометрическом датчике с временным разделением каналов обеспечивается при нефелометрических измерениях формирование разностного сигнала переменного тока эталонного и измеряемого световых потоков.

10 Нефелометрический датчик, состоящий из двух фотоэлементов, двух оптических трактов и источника света, отличающийся тем, что, с целью формирования разностпого сигнала переменного тока эталонного и измеряемого световых потоков, в нем установлен генератор прямоугольных импульсов, сдвинутых на 180, которыми модулируются фотоэлементы.
