Устройство для определения локализации внутреннего отверстия свища полого органа

Устройство для определения локализации внутреннего отверстия свища полого органа

Иллюстрации

Показать все

Реферат



Изобретение относится к медицинской технике, используемой в проктологии для определения локализации внутреннего отверстия свища полого органа, а именно прямой кишки. Для повышения точности определения локализации невыраженного внутреннего отверстия свища прямой кишки устройство содержит зонд, выполнен ный в виде тела вращения с рукояткой на одном конце и рабочим органом на другом конце, имеющим по периметру продольные канавки, между которыми выполнены ряды ячеек для носителя индикатора, и кожух со сквозными отверстиями, соосными с ячейками . При прохождении паров этилового спирта по свищевому каналу происходит изменение цвета индикатора - реактива напротив внутреннего выходного отверстия свища. 4 ил.

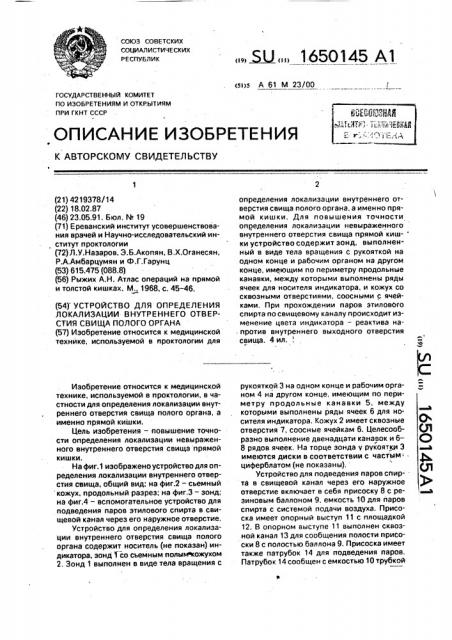

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕ СПУБЛ И K (s))s А 61 M 23/00

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4219378/14 (22) 18.02.87 (46) 23.05.91. Бюл. hL 19 (71) Ереванский институт усовершенствования врачей и Научно-исследовательский институт проктологии (72) Л.У.Назаров, 3.Б.Акопян, В.Х.Оганесян, P.À.Àìáàðöóìÿí и Ф.Г.Гарунц (53) 615.475 (088.8) (56) Рыжих А.Н. Атлас операций на прямой и толстой кишках, M., 1968, с. 45-46. (54) УСТРОЙСТВО ДЛЯ ОПРЕДЕЛЕНИЯ

ЛОКАЛИЗАЦИИ ВНУТРЕННЕГО ОТВЕРСТИЯ СВИЩА ПОЛОГО ОРГАНА (57) Изобретение относится к медицинской технике, используемой в проктологии для

Изобретение относится к медицинской технике, используемой в проктологии, в частности для определения локализации внутреннего отверстия свища полого органа, а именно прямой кишки, Цель изобретения — повышение точности определения локализации невыраженного внутреннего отверстия свища прямой кишки.

На фиг.1 изображено устройство для определения локализации внутреннего отверстия свища, общий вид; на фиг.2 — съемный кожух, продольный разрез; на фиг.3 — зонд; на фиг.4 — вспомогательное устройство для подведения паров этилового спирта в свищевой канал через его наружное отверстие, Устройство для определения локализации внутреннего отверстия свища полого органа содержит носитель (не показан) индикатора, зонд fсо съемным полымкожухом

2. Зонд 1 выполнен в виде тела вращения с

„„Я „„1650145 А1 определения локализации внутреннего отверстия свища полого органа. а именно прямой кишки. Для повышения точности определения локализации невыраженного внутреннего отверстия свища прямой киш- ки устройство содержит зонд, выполненный в виде тела вращения с рукояткой на одном конце и рабочим органом на другом конце, имеющим по периметру продольные канавки. между которыми выполнены ряды ячеек для носителя индикатора, и кожух со сквозными отверстиями, соосными с ячейками. При прохождении паров этилового спирта по свищевому каналу происходит изменение цвета индикатора — реактива напротив внутреннего выходного отверстия свища. 4 ил. рукояткой 3 на одном конце и рабочим органом 4 на другом конце, имеющим по периметру продольные канавки 5. между которыми выполнены ряды ячеек 6 для но° юе ° сителя индикатора. Кожух 2 имеет сквозные О отверстия 7, соосные ячейкам 6. Целесооб- (Я разно выполнение двенадцати канавок и 6- С)

8 рядов ячеек. На торце зонда у рукоятки 3 ез имеются диски в соответствии с частым . ф циферблатом (не показаны). Q3

Устройство для подведения паров спирта в свищевой канал через его наружное отверстие включает в себя присоску 8 с ре- д зиновым баллоном 9, емкость 10 для паров спирта с системой подачи воздуха. Присоска имеет опорный выступ 11 с площадкой

12. В опорном выступе 11 выполнен сквозной канал 13 для сообщения полости присоски 8 с полостью баллона 9. Присоска имеет также патрубок 14 для подведения паров.

Патрубок 14 сообщен с емкостью 10 трубкой

1650145

15, а система подачи воздуха включает в себя трубку 16 и нагнетательный баллон117.

Используют устройство следующим. образом.

Предварительно в ячейки 6 размещают носитель с индикатором-реактивом, меняющим цвет под воздействием паров этилового спирта, рабочий орган 4 закрывают кожухом 2. В анальный канал вводят зонд 1, его рабочий орган 4 размещают в прямой кишке. В наружное свищевое отверстие

° вводят патрубок 14 и фиксируют его присоской 8. С помощью баллона 17 нагнетают пары спирта из емкости 10 через трубку 16 и патрубок 14 в свищевой ход через его наружное отверстие. Пары этилового спирта, проходя через другое отверстие, воздействуют на индикатор, соответствующий местоположению внутреннего отверстия свища, Затем зонд 1 извлекают, снимают с него кожух 2 и по дискам и по местоположению ячейки с окрашенным индикатором определяют локализацию внутреннего отверстия свища, Использование изобретения позволяет достоверно определять локализацию внут5 реннего отверстия свища при невыраженном внутреннем отверстии.

Формула изобретения

Устройство для определения локализации внутреннего отверстия свища полого

10 органа, содержащее носитель индикатора, о т л и ч а ю щ е е с я тем. что, с целью повышения точности определения локализации невыраженного внутреннего отверстия свища прямой кишки, оно снабжено

15 зондом со съемным полым кожухом, при этом зонд выполнен в виде тела вращения с рукояткой на одном конце и рабочим органом на другом конце, имеющим па периметру продольные канавки, между которыми

20 выполнены ряды ячеек для носителя индикатора, а кожух имеет сквозные отверстия, соосные с ячейками.
