Устройство для управления пожарным насосом

Устройство для управления пожарным насосом

Иллюстрации

Показать все

Реферат



Изобретение относится к пожарной технике , а именно к устройствам для дистанционно-автоматического управления пожарным насосом в сети хозяйственнопитьевого водоснабжения, и может применяться в системах автоматического контроля и управления технологическими агрегатами в трубопровод ной. химической и других отраслях промышленности. Целью изобретения является повышение эксплуатационной надежности и улучшение пожарной защиты зданий и сооружений/ оборудованных пожарным водопроводом и автоматикой пожаротушения. Цель достигается за счет того, что устройство выполнено многоканальным, причем функционирование канала обеспечивается независимо от других. В каждый канал входит датчик 1 положения крана, коммутатор 2, логический блок ИЛИ 3, сетевой коммутатор 4. Устройство также содержит дешифратор 6, сигнализаторы 7 срабатывания канала, сигнализатор 8 аварии соединительной линии , ограничитель 9. блок 10 памяти, блок 11 управления пожарным насосом, сетевой ключ 12, ключ 13. сигнализатор включения пожарного насоса 14, привод пожарного насоса 5. Предлагаемое устройство обеспечивает выявление аварийных ситуаций и автономность каналов во всех режимах функционирования . 1 ил. (Л С

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ .

РЕСПУБЛИК (st)s А 62 С 37/00

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

llO ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

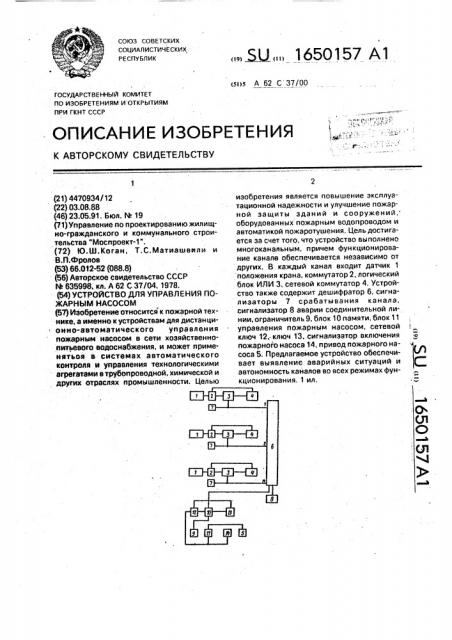

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЪСТВУ (21) 4470934/12 (22) 03.08.88 (46) 23.05.91. 6юл. ЬЬ 19 (71) Управление по проектированию жилищно-гражданского и коммунального строительства "Моспроект-1". (72) Ю.Ш.Коган, Т.С.Матиашвили и

В.П.Фролов (53} 66,012-52 (088.8) (56) Авторское свидетельство СССР

% 635998, кл; А 62 С 37/04, 1978. (54) УСТРОЙСТВО ДЛЯ УПРАВЛЕНИЯ ПОЖАРНЫМ НАСОСОМ (57) Изобретение относится" к пожарной технике, а именно к устройствам для дистанци: онно-автоматического управления пожарным насосом в сети хозяйственнопитьевого водоснабжения, и может применятьоя в системах автоматического контроля at управления технологическими агрегатами в трубопроводной, химической и других отраслях промышленности. Целью

„„Я3 „„1650157 А1 изобретения является повышение эксплуатационной надежности и улучшение пожарной защиты зданий и сооружений, оборудованных пожарным водопроводом и автоматикой пожаротушения. Цель достигается за счет того, что устройство выполнено многоканальным, причем функционирование канала обеспечивается независимо от других. В.каждый канал входит датчик 1 положения крана, коммутатор 2, логический блок ИЛИ 3, сетевой коммутатор 4. Устройство также содержит дешифратор 6, сигнализаторы 7 срабатывания канала. сигнализатор 8 аварии соединительной линии. ограничитель 9, блок 10 памяти; блок 11 управления пожарным насосом, сетевой ключ 12, ключ 13. сигнализатор включения ) пожарного насоса 14, привод пожарного насоса 5. Предлагаемое устройство обеспечивает выявление аварийных ситуаций и С автономность каналов во всех режимах функционирования. 1 ил, 1650157

40

50

Изобретение относится к пожарной технике, а именно к устройствам для дистанционно-автоматического управления пожарным насосом в сети хозяйственно-пищевого водоснабжения, и может быть применено для целей пожарной сигнализации и в системах автоматического контроля и управления технологическими агрегатами в трубопроводной, химической и других отраслях промышленности.

Цель изобретения — повышение надежности работы при аварийных ситуациях.

На чертеже изображена блок-схема устройства для управления пожарным насосом, выполненная по многоканальной схеме (для примера представлено трехканальное устройство, хотя число каналов не ограничено), Устройство содержит N каналов, в каждый из которых входит датчик 1 положения крана, коммутатор 2, логический блок ИЛИ

3, сетевой коммутатор 4. Кроме того, в устройстве имеются привод 5 пожарного насо са, дешифратор 6 с N входами, сигнализатор 7 срабатывания канала, сигнализатор 8 аварии соединительной линии, ограничитель 9, блок 10 памяти, блок 11 управления пожарным насосом, сетевой ключ 12, ключ 13, сигнализатор 14 включения пожарного насоса.

Устройство работает следующим образом. . При включении устройства и отсутствии сигналов об аварии или срабатывании какого-либо из датчиков 1 положения крана происходит срабатывание ограничителя 9, обеспечивающее подачу питания на блок 10 памяти, достаточного для функционирования в длительном режиме. Таким образом обеспечивается дежурный режим.

При пожаре открывается пожарный кран, что ведет к срабатыванию датчика 1 контроля положения пожарного крана, логического блока ИЛИ 3, сетевого ключа 12 и включению сигналиэатора 7 срабатывания канала, указывающего на канал срабатывания. Срабатывание указанных блоков обеспечивает выдачу блоком 11. управления. пожарным насосом команды на запуск привода 5 пожарного насоса и срабатывание сигнализатора 14 включения пожарного насоса. Пожарный насос остается включенным в течение всего времени открытия пожарного крана. После закрытия крана для восстановления дежурного режима ключом

13 осуществляют перевод сетевого коммутатора 12 в дежурный режим и включение логического блока ИЛИ 3 в действие.

При нарушении целостности линии, связывающей датчик 1 положения пожарного крана с устройством, или при неисправности логического блока ИЛИ 3, этот блок отключается, но срабатывания сетевого ключа

12 произойти не может, так как сигнал управления формируется из напряжения, поступающего с линии. В этом случае срабатывает сигнализатор 8 аварии соединительной линии, что обеспечивает выдачу этим блоком сигнала о неисправности на пульт круглосуточного наблюдения. После отключения неисправного канала коммутатором 2 работоспособность оставшейся части устройства не нарушается. Причем, если во время неисправности происходит перерыв в энергоснабжении, то блок 10 памяти обеспечивает включение дежурного режима оставшейся части устройства.

Формула изобретения

Устройство для управления пожарным насосом, включающее N каналов контроля с датчиками положения кранов, сигнализаторы, блок управления приводом, пожарного насоса, о т л и ч а ю щ е е с я тем, что, с целью повышения надежности работы при аварийных ситуациях, устройство дополнительно содержит дешифратор, сигнэлизатор эварии соединительной линии, блок памяти, ключ, сетевой ключ, ограничитель, а каждый канал содержит коммутатор, логический блок ИЛИ, сетевой коммутатор, анализатор срабатывания канала, причем датчик положения крана через коммутатор соединен с первым входом логического блока ИЛИ, второй вход которого соединен с выходом сетевого коммутатора, а выход — . с сигнализатором срабатывания канала, коммутатор и сетевой коммутатор обьединены синхронизирующей связью, N входов дешифратора соединены с соответствующими выходами всех логических блоков ИЛИ, первый выход дешифратора соединен с сигнэлиэатором аварии соединительной линии, второй выход дешифратора через блок памяти соединен с входом сетевого ключа, первый выход которого соединен с входом блока управления приводом пожарного насоса и с сигналиэатором включения пожарного насоса, второй выход сетевого ключа соединен через ключ с вторым входом блока памяти, второй выход которого соединен с ограничителем.
