Мельница для тонкого измельчения

Мельница для тонкого измельчения

Иллюстрации

Показать все

Реферат



Изобретение относится к технике тон кого измельчения и может быть использовано в горно-обогатительной, химической и других отраслях народного хозяйства Цель - повышение производительности за счет обеспечения непрерывности помола и уменьшения энергетических затрат Согласно изобретению в мельнице для тонкого измельчения мешалка выполнена полой и имеет в верхней части приемную воронку, а в нижней - по меньшей мере один радиально-смещенный канал, торцовая поверхность которого наклонена к плоскости вращения под острым углом, направленным в сторону вращения мешалки. 2 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

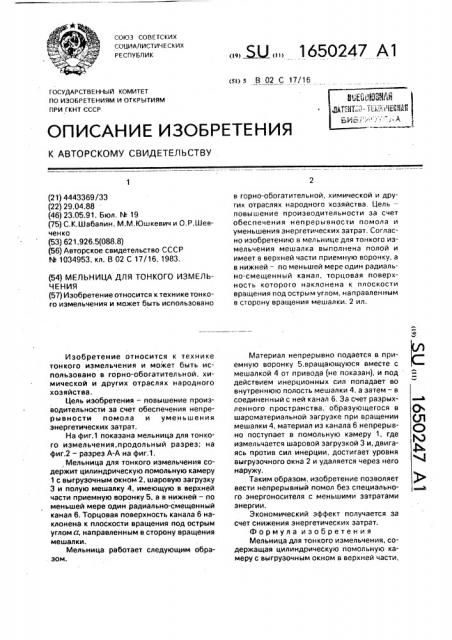

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4443369/33 (22) 29,04.88 (46) 23,05.91. Бюл, М 19 (75) С.К.Шабалин, M.М.Юшкевич и О.P.Øåâченко (53) 621.926.5(088,8) (56) Авторское свидетельство СССР

hb 1034953, кл. 8 02 С 17/16, 1983. (54) МЕЛЬНИЦА ДЛЯ ТОНКОГО ИЗМЕЛЬЧЕНИЯ (57) Изобретение относится к технике тонкого измельчения и может быть использовано

Изобретение относится к технике тонкого измельчения и может быть использовано в горно-обогатительной. химической и других отраслях народного хозяйства.

Цель изобретения — повышение и роизводительности за счет обеспечения непрерывности помола и уменьшения энергетических затрат.

На фиг.1 показана мельница для тонкого измельчения, продольный разрез: на фиг.2 — разрез А-А на фиг.1.

Мельница для тонкого измельчения содержит цилиндрическую помольную камеру

1 с выгрузочным окном 2, шаровую загрузку

3 и полую мешалку 4, имеющую в верхней части приемную воронку 5, а в нижней — по меньшей мере один радиально-смещенный канал 6. Торцовая поверхность канала 6 наклонена к плоскости вращения под острым углом а, направленным в сторону вращения мешалки.

Мельница работает следующим образом..,. Ж,», 1650247 А1 в горно-обогатительной, химической и других отраслях народного хозяйства. Цель— повышение производительности за счет обеспечения непрерывности помола и уменьшения энергетических затрат. Согласно изобретению в мельнице для тонкого измельчения мешалка выполнена полой и имеет в верхней части приемную воронку, а в нижней — по меньшей мере один радиально-смещенный канал, торцовая поверхность которого наклонена к плоскости вращения под острым углом, направленным в сторону вращения мешалки. 2 ил.

Материал непрерывно подается в приемную воронку 5,вращающуюся вместе с мешалкой 4 от привода (не показан), и под действием инерционных сил попадает во внутреннюю полость мешалки 4, а затем — в соединенный с ней канал 6. 3а счет разрых- а ленного пространства, образующегося в ( шароматериальной загрузке при вращении (Л мешалки 4, материал из канала 6 непрерывно поступает в помольную камеру 1, где измельчается шаровой загрузкой 3 и, двигаясь против сил инерции, достигает уровня выгрузочного окна 2 и удаляется через него наружу.

Таким образом, изобретение позволяет вести непрерывный помол без специально- ъ го энергоносителя с меньшими затратами энергии.

Зкономический эффект получается за счет снижения энергетических затрат.

Формула изобретения

Мельница для тонкого измельчения, содержащая цилиндрическую помольную камеру с выгрузочным окном в верхней части, 1650247

Составитель Б. Молявко

Техред М. Моргентал

Корректор С. Шевкун

Редактор И. Шулла

Заказ 1565 Тираж 387 Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб.. 4/5

Производственно-издательский комбинат "Патент", г. Ужгород. ул.Гагарина, 101 шаровую загрузку и вращающуюся мешалку, отличающаяся тем, что, с целью повышения производительности за счет обеспечения непрерывности помола и уменьшения энергетических затрат, мешалка выполнена полой и имеет в верхней части приемную воронку, а в нижней — по меньшей мере один радиально-смещенный «анал, торцовая поверхность которого наклонена к плоскости вращения под ост5 рым углом, направленным в сторону вращения мешалки.
