Способ получения модельных аэрозолей и устройство для его осуществления

Способ получения модельных аэрозолей и устройство для его осуществления

Иллюстрации

Показать все

Реферат



Изобретение относится к метрологическому обеспечению аэрозольных приборов и может быть использовано в радиометрах аэрозолей. Цель изобретения - обеспечение безопасности в работе, повышение стабильности концентрации и расширение диапазона получаемых концентраций. Аэрозоли получают путем распыления раствора при барботировании через него воздуха . Для этого раствор заливают на пористую пластину, в барботирование осуществляют вакуумированием пространства над раствором на пластине. Толщину слоя раствора выбирают заранее в соответствии с градуировочными зависимостями. Устройство для получения модельных аэрозолей снабжено установленной в средней части емкости над раствором горизонтальной пористой пластиной, трубкой с регулируемым сечением, связывающей| верхнюю и нижнюю части емкости, и вакуумным насосом, соединенным со штуцером для отвода аэрозоля . Штуцер для подачи воздуха сообщен с атмосферой. Хранение в барботере рабочего раствора внизу, а барботирование вверху позволяют избежать ухудшения стабильности работы из-за кристаллизации растворенного вещества. 2 с.п. ф-лы, 1 ил. Ј

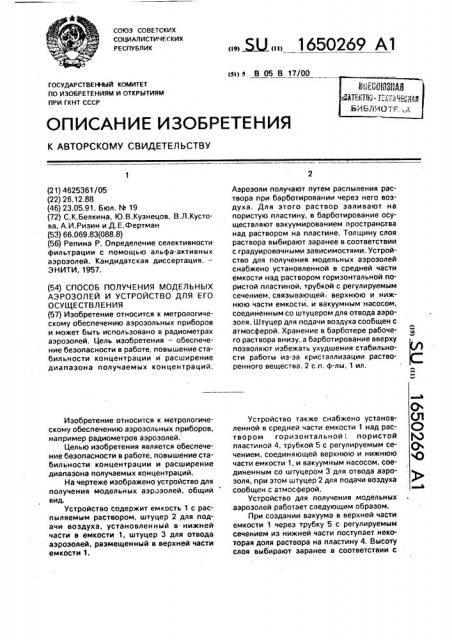

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (si) л 8 05 8 17/00

ГОСУДАРСТВЕ Н1ЫИ КОМИТЕТ

llO ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4625361/05 (22) 26.12.88 (46) 23.05.91. Бюл. М 19 (72) С.К.Белкина, Ю.В,Кузнецов, В.Л.Кустова, А.И.Ризин и Д.Е.Фертман (53) 66,069.83(088.8) (56) Репина P. Определение селективности фильтрации с помощью альфа-активных аэрозолей. Кандидатская диссертация.—

ЭНИТИ, 1957. (54) СПОСОБ ПОЛУЧЕНИЯ МОДЕЛЬНЫХ

АЭРОЗОЛЕЙ И УСТРОЙСТВО ДЛЯ ЕГО

ОСУЩЕСТВЛЕНИЯ (57) Изобретение относится к метрологическому обеспечению аэрозольных приборов и может быть использовано в радиометрах аэрозолей. Цель изобретения — обеспечение безопасности в работе, повышение стабильности концентрации и расширение диапазона получаемых концентраций.

Изобретение относится к метрологическому обеспечению аэрозольных приборов, например радиометров аэрозолей.

Целью изобретения является обеспечение безопасности в работе, повышение стабильности концентрации и расширение диапазона получаемых концентраций.

На чертеже изображено устройство для получения модельных аэрозолей, общий вид.

Устройство содержит емкость 1 с распыляемым раствором, штуцер 2 для подачи воздуха, установленный в нижней части в емкости 1, штуцер 3 для отвода аэрозолей, размещенный в верхней части емкости 1. Ж 1650269 А1

Аэрозоли получают путем распыления раствора при барботировании через него воздуха. Для этого раствор заливают на пористую пластину, в барботирование осуществляют вакуумированием пространотва над раствором на пластине. Толщину слоя раствора выбирают заранее в соответствии с градуировочными зависимостями. Устройство для получения модельных аэрозолей снабжено установленной в средней части емкости над раствором горизонтальной пористой пластиной, трубкой с регулируемым сечением, связывающей верхнюю и нижнюю части емкости. и вакуумным насосом, соединенным со штуцером для отвода аэрозоля. Штуцер для подачи воздуха сообщен с атмосферой. Хранение в барботере рабочего раствора внизу, а барботирование вверху позволяют избежать ухудшения стабильности работы из-за кристаллизации растворенного вещества. 2 с.п, ф-лы, 1 ил, Устройство также снабжено установленной в средней части емкости 1 над раствором горизонтальной1 пористой пластиной 4, трубкой 5 с регулируемым сечением, соединяющей верхнюю и нижнюю части емкости 1, и вакуумным насосом, соединенным со штуцером 3 для отвода аэрозоля, при этом штуцер 2 для подачи воздуха сообщен с атмосферой.

Устройство для получения модельных аэрозолей работает следующим образом.

При создании вакуума в верхней части емкости 1 через трубку 5 с регулируемым сечением из нижней части поступает некоторая доля раствора на пластину 4. Высоту слоя выбирают заранее в соответствии с

1650269 нии стабильности генерируемых концентрвций.

Формула изобретения

1,Способ получения модельных аэрозо5 лей путем распыления раствора при барботировании через него воздуха, о т л и ч а юшийся. тем, что, с целью обеспечения безопасности в работе, повышения с та бил ь- ности концентрации и расширения диапа10 эона получаемых концентраций, раствор эаливэют на пористую пластину, а барботирование осуществляют путем вэкуумирования пространства над рвствором на пластине, причем толщину слоя раствора

15 выбирают заранее в соответствии с грэдуировочными зависимостями.

2. Устройство для получения модельных аэрозолей, содержащее емкость с распыляемым раствором, штуцер для подачи возду20 ха, установленный в нижней части емкости, и штуцер для отвода аэрозолей, размещенный в верхней части емкости, о т л и ч а ю щ ее с я тем, что. с целью обеспечения безопасности в работе, повышения стабильности

25 конструкции и расширения диапазона получаемых концентраций, оно снэбжено устеновленной в средней чести емкости над раствором горизонтальной пористой пластиной, трубкой с регулируемым сечением, 30 соединяющей верхнюю и нижнюю части емкости, и вакуумным насосом, соединенным со штуцером для отвода аэрозоля, при этом штуцер для подачи воздуха сообщен с атмосферой. лууюююу фоспсу градуировочными зависимостями, исходя из требуемой концентрации аэрозолей: чем больше высоте, тем меньше концентряция получаемых аэрозолей. Наибольшая по абсолютной величине концентрвция достигается, если раствор только смвчивэет поверхность пластины 4.

После заливки рвствора нв пористую пластину 4 трубку 5 перекрывают и производят барботирование воздуха. При этом на поверхности раствора при рвзрыве пузырьков воздуха образуются аэроэольные частицы. После окончания работы и отключения ввкуумного насоса раствор перетекает через пористую пластину 4 в нижнюю часть емкости 1, где и хранится. Использование пористой пластины 4 позволяет снизить пневматическое сопротивление системы, что позволяет отказаться от использования сжатого воздуха при барботировании, а pacmneme осуществлять путем вэкуумирования пространстве нэд раствором и использования воздуха для распыления при атмосферном давлении. Кроме того, в устройстве достигается большая стабильность концентраций, так кэк зависимость концентрации от расходэ воздуха на барботироввwe менее резкая. Поэтому при случайном изменении расхода воздуха через устройство, связанное, например, с нарушением режима работы вакуумного насоса 6, генерируемая концентрация меняется незначительно, т,е. можно говорить о хорошей воспроизводимости результатов и повышеСоставитель А, Чал-Борю
