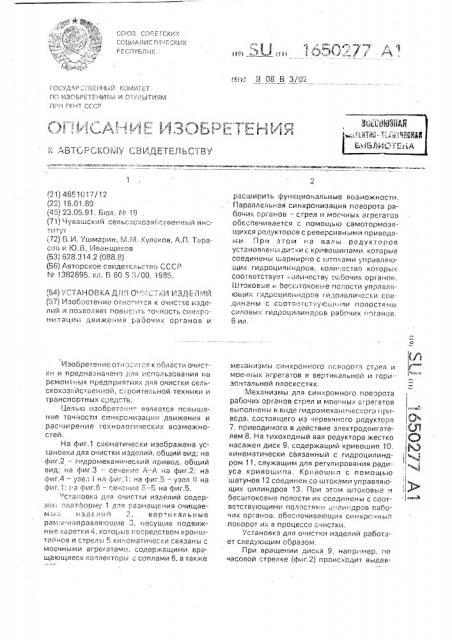

1650277 ливание определенного количества масла из бесштоковых полостей цилиндров 13.
При этом такое же количество масла поступает в соответствующие полости рабочих цилиндров 14 и 15. 8 то же время из штоковых полостей рабочих цилиндров масло-поступает в те же полости цилиндров 13. В .связи с тем, что управляющие и рабочие цилиндры имеют строго одинаковые характеристики, то величина хода штоков цилиндров 14 и 15 совпадает с ходом штоков цилинДров 13. Это обеспечивает строго синхронный поворот стрел и других рабочих органов. Некоторые погрешности в кинематике и утечке рабочей жидкости компенсируются с помощью гидроаккумуляторов, установленных на каждой линии. При предлагаемой, т.е. параллельной схеме синхронизации, влияние этих факторов незначительно.
Изобретение позволяет обеспечить высокую точность синхронного поворота рабочих органов, расположенных на достаточном удалении (до 10 и более метров) один от другого, при этом количество рабочих органов, управляемых синхронно, не ограничивается. Кроме того, при наличии регулируемого привода (электродвигатель постоянного тока) представляется возможность и регулировать скорость поворота рабочих органов, а с помощью гидроцилиндра представляется возможность регулировать радиус кривошипа и соответственно угол поворота рабочих органов.
Кроме того, применение червячного редуктора со свойством самоторможения позволяет зафиксировать агрегаты в любом
5 положении. Наличие гидромеханического привода управляющих цилиндров позволяет автоматизировать процесс очистки.
Формула изобретения
Установка для очистки изделий, содер10 жащая платформу для размещения иэделий. установленные по обе стороны платформы вертикальные рамы с подвижными каретками, моечные агрегаты в виде вращающихся коллекторов с соплами, кинематически свя15 эанные посредством стрел с соответствующими каретками, механизмы синхронного поворота стрел и моечных агрегатов, выполненные в виде соответствующих силовых гидроцилиндров и соответствующих им уп20 равляющих гидроцилиндров, штоковые и бесштоковые полости которых гидравлически соединены между собой, от л и ч а ю щ ая с я тем, что, с целью повышения точности синхронизации движения и расширения
25 технологических возможностей, она снабжена самотормозящимися редукторами с реверсивными приводами, дисками и кривошипами, при этом кривошипы закреплены на дисках, а диски жестко установлены
30 на валах редукторов, причем штоки соответствующих управляющих гидроцилиндров шарнирно связаны с соответствующими кривошипами.
