Способ удаления окалины при горячей прокатке полосы

Способ удаления окалины при горячей прокатке полосы

Иллюстрации

Показать все

Реферат



Изобретение относится к прокатному производству и может быть использовано для удаления печной и воздушной окалины с поверхности горячекатаной полосы. Цель изобретения - снижение затрат и улучшение санитарно-гигиенических условий труда . Полосу пропускают через валки окалиноломателя, а окалину смывают водой под давлением. Особенность способа заключается в том, что в воду вводят неионогенные поверхностно-активные вещества в количестве 0,2-0,3 г/л. Это позволяет активизировать отделение окалины от поверхности металла, предотвращает загрязнение атмосферы, повышает эффективность очистки маслоокалиносодержащих сточных вод. 3 ил., 1 табл.

союз советских

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (я)з В 21 В 45/06

ГОСУДАРСТВЕННЫИ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

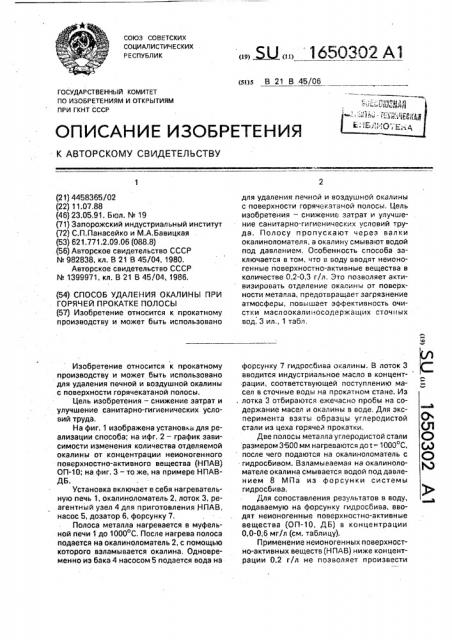

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К ABTOPCKOMY СВИДЕТЕЛЬСТВУ (21) 4458365/02 (22) 11.07,88 (46) 23.05,91. Бюл. ¹ 19 (71) Запорожский индустриальный институт (72) С.П.Панасейко и M.À.Áàâèöêàÿ (53) 621.771.2.09.06 (088.8) (56) Авторское свидетельство СССР

N- 982838, кл. В 21 В 45/04, 1980.

Авторское свидетельство СССР № 1399971, кл. В 21 В 45/04, 1986. (54) СПОСОБ УДАЛЕНИЯ ОКАЛИНЫ ПРИ

ГОРЯЧЕЙ ПРОКАТКЕ ПОЛОСЫ (57) Изобретение относится к прокатному производству и может быть использовано

Изобретение относится к прокатному производству и может быть использовано для удаления печной и воздушной окалины с поверхности горячекатаной полосы.

Цель изобретения — снижение затрат и улучшение санитарно-гигиенических условий труда.

На фиг. 1 изображена установка для реализации способа; на ифг. 2 — график зависимости изменения количества отделяемой окалины от концентрации неионогенного поверхностно-активного вещества (НПАВ)

ОП-10; на фиг. 3 — то же, на примере НПАВД6.

Установка включает в себя нагревательную печь 1, окалиноломатель 2, лоток 3, реагентный узел 4 для приготовления НПАВ, насос 5, дозатор 6, форсунку 7.

Полоса металла нагревается в муфельной печи 1 до 1000 С. После нагрева полоса подается на окалиноломатель 2, с помощью которого взламывается окалина, Одновременно из бака 4 насосом 5 подается вода на

„„ Ы „„1656392 А1 для удаления печной и воздушной окалины с поверхности горячекатаной полосы, Цель изобретения — снижение затрат и улучшение санитарно-гигиенических условий труда. Полосу пропускают через валки окалиноломателя, а окалину смывают водой под давлением. Особенность способа заключается в том, что в воду вводят неионогенные поверхностно-активные вещества в количестве 0,2-0,3 г/л. Это позволяет активизировать отделение окалины от поверхности металла, предотвращает загрязнение атмосферы, повышает эффективность очистки маслоокалиносадержащих сточных вод, 3 ил., 1 табл. форсунку 7 гидросбива окалины. В лоток 3 вводится индустриальное масло в концентрации, соответствующей поступлению масел в сточные воды на прокатном стане. Иэ . лотка 3 отбираются ежечасно пробы на содержание масел и окалины в воде, Для эксперимента взяты образцы углеродистой стали иэ цеха горячей прокатки, Две полосы металла углеродистой стали размером 3.500 мм нагреваются до с= 1000 С, после чего подаются на окалиноломатель с гидросбивом. Взламываемая на окалиноломателе окалина смывается водой под давлением 8 МПа иэ форсунки системы гидросбива.

Для сопоставления результатов в воду, подаваемую на форсунку гидросбива, вводят неионогенные поверхностно-активные вещества (ОП-10, ДБ) в концентрации

0,0-0;6 мг/л (см. таблицу).

Применение неионогенных поверхностно-активных веществ (Н ПАВ) ниже концентрации 0,2 г/л не позволяет произвести

1650302 полное удаление окалины и получить требуемое качество поверхности, Так при водной концентрации ОП-10, ДБ 0,05-0,1 г/л (рис. 2, 3) на поверхности прокатываемого листа остается 25-41 g, (в среднем 33 ) ока- 5 лины.

Применение НПАВ выше концентрации

0,3 г/л не позволяют увеличить эффективность удаления окалины.

Предлагаемые неионогенные ПАВ не 10 токсичны. Проведенная экологическая экспертиза установила безвредность приме- нения их в оборотном цикле водоснабжения прокатных цехов.

Неионогенные ПАВ не образуют ионов 15 в водном растворе, гидрофильная группа в этих ПАВ химически инертна, тогда как катионные ПАВ весьма активно вступают в химическую связь с неорганическими анионами водных растворов, что вызывает изме- 20 нение свойств (количественного и качественного состава) как водных растворов, так и самих ПАВ.

Качество поверхности металла определяют количеством отделяемой окалины с по- 25 верхности листа (фиг, 2 и 3). При концентрации НПАВ 0,25 г/л (оптимальная концентрация) прирост отделяемой окалины составляет (в удельном выражении)

10,5 мг/см2.

Применение предлагаемого способа позволяет более полно отделять окалину в процессе горячей прокатки с поверхности лис а и исключить образование на поверхности листа дефектов "вкатанная окалина".

В результате более полного смачивания (гидрофилизации) металлической пыли водным раствором НПАВ снижается выброс пыли от прокатных клетей, повышается эффективность очистки сточных вод и члччшаются санитарно-гигиенические условия труда.

Формула изобретения

Способ удаления окалины при горячей прокатке полосы, включающий обработку ее поверхности с использованием воды, содержащей поверхностно-активные вещества, отличающийся тем, что, с целью снижения затрат и улучшения санитарно-гигиенических условий труда, в воду вводят неионогенные поверхностно-активные вещества в количестве 0,2-0,3 г/л.

1650302

Фиг.1 Ъ Ау,жг/си

+ о

w 10,0 ф

В

% ао

Ъ

4, о

2,0

01 02 Я3 ЦЧ ф5 06 С, 2/Л

ffaegeempacrux нпАв (на приоре 0 -10) Фиг. 2

1650302

Ol 0,2 0,3 0e OS ав С,г/л

Концентрация АГЛАИ(кц дрцрррррд

° Фиг.Л

Л. Гратилло

Редактор

Заказ 1567 Тираж 338 Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., 4/5

Производственно-издательский комбинат "Патент", r. Ужгород, ул.Гагарина, 101

Яу, ega/см >

Ъ

ЩО

$0 ,ф Р ф 1

i,î ф

2,0

Составитель А. Мотыль

Техред М.Моргентал Корректор С. Черни
