Реферат



I65936

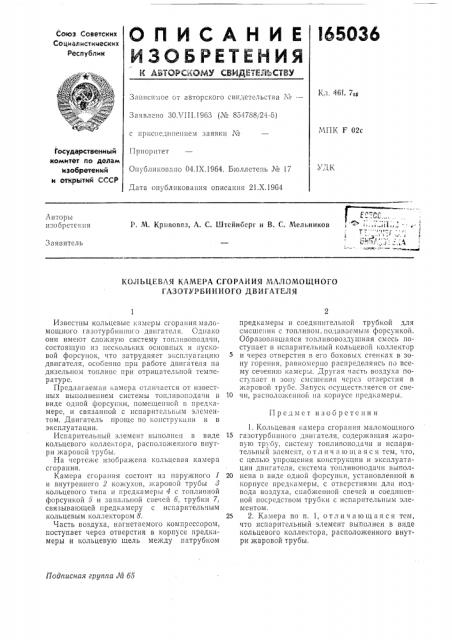

ОПИСАНИЕ

И ЗОБ РЕТЕН ИЯ

Союз Советских

Социалистииеских

Республик

Кл. 4(61, 7((т

Зависи,!oe От 3BTopc«ol свидстельстВа №

Заявлено ЗОЛ П1.1963 (№ 854788124-5) МПК Г 02с с (lp((coe,71«!Cll((ei(заявки ¹

Государствеииый комитет по делам изобретеиий и открь(тий СССР

Приоритет

Опубликовано 04.IX.1964. Бюллетень ¹ 17

Дата опубликования описания 21.Х.1964

Авторы изобретснпя

Р, М, Кривовлз, A. C. Итсйнберг и В. С. Мельников (Б((:7f 7 .- 1

=:=9 .

Заявитель

КОЛЬЦЕВАЯ КАМЕРА СГОРАНИЯ МАЛОМОЩНОГО

ГАЗОТУРБИННОГО ДВ И ГАТЕЛЯ

Предмет изобретения

Подписная грута М бб

Известны кольцевые «амеры сгорания маломощного газотурбинного двигателя. Однако

Они име(от сложнуlo систему топ 7нвопода Iп, состоящую из нескольких основных и пусковой форсунок, что затрудняет э((спг(уатацг!!о двигателя, особенно при работе двигателя I(a дизельном топливе при отрицательной температуре.

Г1ред(!агаемал камера отличается от известных выполнением системы твпливоподачи (3 виде одной (рорсунки, помещенной v, пред«амере, и сВязанпои с испаритс7ьпым элсментом. Двигатель проще по копстру«цпи и в эксплуатации.

1Лспарительны!! элемент выполнсн в виде кольцевого коллектора, расположенного внутри жаровой трубы.

На чертеже изобра>кена кольцевая камера сгорания.

Камера сгоранил состоит из наружного 1 и внутреннего 2 кожухов, жаровой трубы кольцевого типа и прсдкамеры 4 с топливной форсункой б и запальной све !е!1 б, трубки 7, сВязыВающеи пред!<амеру с испарительным кольцевым коллектором 8.

Часть воздуха, нагнетаемого компрессором, поступает через отверстия в корпусе предкамеры и кольцевую щель между патрубком пред«амеры и соединительной труокой для смешения с топливом, подаваемым форсункой.

Образовавшаяся топливовоздушная смесь поступает в испарительный кольцевой коллектор и через отверстия в его боковых стен«ах в зону горения, равномерно распределяясь по всему сечению «амеры. Другая часть воздуха поступает в зону смешения через отверстия в жаровой трубе. Запуск осуществллетсл от све10 чи, располО>!Осиной на корпусе пред! амеры.

1. Кольцевая камера сгорания маломощного

15 газотурбинного двигателя, содержащая жароВую трубу, систему топливоподачи и испарительный элемент, отл ич а ю щ а я с я тем, чго, с целью упрощения конструкции и э«сплуатации двигателя, система топливоподачп выпол20 непа в виде одной форсун«и, установленной в корпусе пред«амеры, с отверстиями дл» подвода воздуха, снабженной свечей и соединенной посредством трубки с испарптельным элементом.

25 2. Камера по п. 1, отличающаяся тем, что испарительный элемент выполнен в виде кольцевого коллектора, расположенного внутри жаровой трубы.
