¹ 16505

Класс 54 а, 3

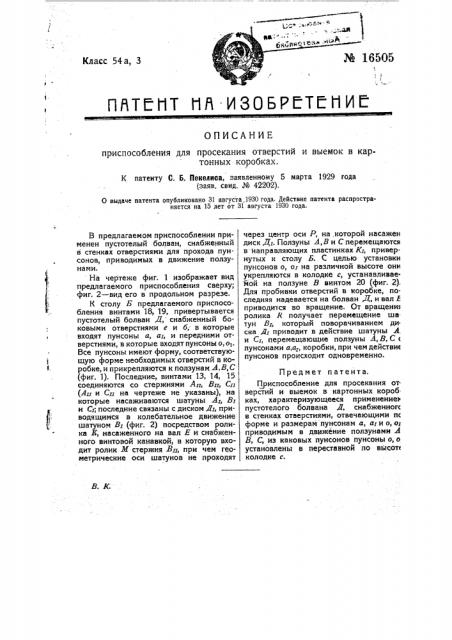

ПЙТЙНТ tlA ИЗОБР ТЙНИЙ

ОПИСАНИЕ приспособления для просекания отверстии и выемок в картонных коробках.

К патенту С. Б. Пекелиса, заявленному 5 марта 1929 года (заяв, свид. № 42202).

0 выдаче патента опубликовано 31 августа,1930 года. Действие патента распространяется на 15 лет от 31 августа 1930 года.

В предлагаемом приспособлении применен пустотелый болван, снабженный в стенках отверстиями для прохода пунсонов, приводимых в движение ползунами.

На чертенке фиг. 1 изображает вид предлагаемого приспособления сверху; фиг. 2 †в его в продольном разрезе.

К столу Б предлагаемого приспособления винтами 18, 19, привертывается пустотелый болван Д, снабженный боковыми отверстиями е и б,: в которые входят пунсоны а, ал и передними отверстиями, в которые входят пунсоны о, о1.

Все пунсоны имеют форму, соответствующую форме необходимых отверстий в коробке,и прикрепляются к ползунам А,В,С (фиг. 1). Последние, винтами 13, 14, 15 соединяются со стержнями Ад; В», С» (А» и С» на чертеже не указаны), на которые насаживаются шатуны А<, В и С последние связаны с диском Яд, приводящимся в колебательное движение шатуном Вг (фиг. 2) посредством ролика К, насаженного на вал Е и снабженного винтовой канавкой, в которую входит ролик 31 стержня В», при чем геометрические оси шатунов не проходят через центр оси Р, на которой насажен диск QI. Ползуны А,В и С перемещаются в - направляющих пластинках Кг, привернутых к столу Б. С целью установки пунсонов о, oi на различной высоте они укрепляются в колодке с, устанавливаемой на ползуне В винтом 20 (фиг. 2).

Для пробивки отверстий в коробке, последняя надевается на болван Д, и вал Е приводится во вращение. От вращени ролика R получает перемещение ша. тун В, который поворачиванием ди. ска Яг приводит в действие шатуны .4 и Сл перемещающие ползуны .4,В, С с пунсонами a,à, коробки, при чем действие пунсонов происходит одновременно.

Предмет патента.

Приспособление для просекания от верстий и выемок в картонных короб ках, характеризующееся применение1» пустотелого болвана Я, снабженногс в стенках отверстиями, отвечающими пс форме и размерам пунсонам а, ахи î, о1 приводимым в движение ползунами а

В, С, из каковых пунсонов пунсоны о, о установлены в переставной по высот колодке с.
