Устройство для анаэробного сбраживания органической массы

Устройство для анаэробного сбраживания органической массы

Иллюстрации

Показать все

Реферат



Изобретение относится к анаэробному сбраживанию отходов и может быть использовано в сельском хозяйстве для получения органических удобрений и биогаза. Целью изобретения является повышение эффективности сбраживания путем удаления плавающего слоя плотных частиц из камер установки. При работающем компрессоре 13 и закрытом клапане 14 биогаз из газовой полости 9 подается в газовую полость 10 и за счет разности давлений сбраживаемая масса в первой камере 4 опускается ниже решетки 22, что приводит к разрушению плавающего слоя плотных частиц, а масса во второй камере 3 поднимается выше решетки 21, что также приводит к разрушению плавающего слоя плотных частиц в этой камере и доходит до уровня заборной части сливного трубопровода 23. 1 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (st)s С 02 F 3/28

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

llO ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

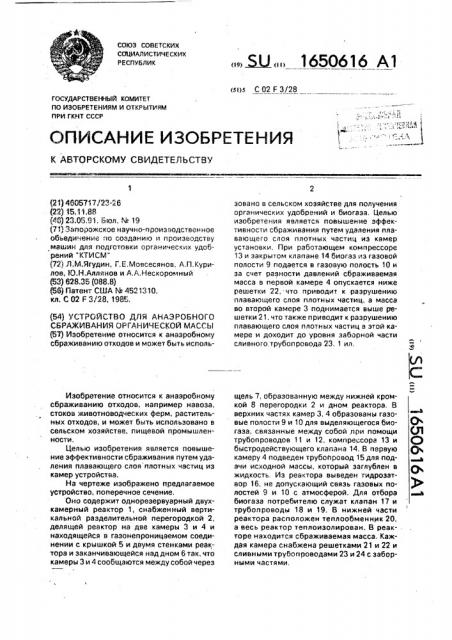

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4605717 23-26 (22) 15.11.88 (46) 23.05,91. Бюл. Vi 19 (71) Запорожское научно-производственное объединение по созданию и производству машин для подготовки органических удобрений "КТИСМ" (72) Л.М,Ягудин, Г.E,Moâñeñÿíîâ, А.П.Курилов, Ю.Н.Аллянов и А,А.Нескоромный (53) 628.35 (088.8) (58) Патент США М 4521310, кл. С 02 F 3!28, 1985. (54) УСТРОЙСТВО ДЛЯ АНАЭРОБНОГО

СБРАЖИВАНИЯ ОРГАНИЧЕСКОЙ МАССЫ (57) Изобретение относится к анаэробному сбраживэнию отходов и может быть испольИзобретение относится к анаэробному сбраживанию отходов, например навоза, стоков животноводческих ферм, растительных отходов, и может быть использовано в сельском хозяйстве, пищевой промышленности, Целью изобретения является повышеwe эффективности сбраживания путем удаления плавающего слоя плотных частиц из камер устройства.

На чертеже изображено предлагаемое устройство, поперечное сечение.

Оно содержит однорезервуарный двухкамерный реактор 1, снабженный вертикальной разделительной перегородкой 2, делящей реактор на две камеры 3 и 4 и находящейся в газонепроницаемом соединении с крышкой 5 и двумя стенками реактора и заканчивающейся над дном б так, что камеры 3 и 4 сообщаются между собой через. Ж 1650616 А1 зовано в сельском хозяйстве для получения органических удобрений и биогаза. Целью изобретения является повышение эффективности сбраживания путем удаления плавающего слоя плотных частиц из камер установки. При работающем компрессоре

13 и закрытом клапане 14 биогаэ иэ газовой полости 9 подается в газовую полость 10 и за счет разности давлений сбраживаемая масса в первой камере 4 опускается ниже решетки 22, что приводит к разрушению плавающего слоя плотных частиц, а масса во второй камере 3 поднимается выше решетки 21, что также приводит к разрушению плавающего слоя плотных частиц в этой камере и доходит до уровня заборной части сливного трубопровода 23, 1 ил, щель 7, образованную между нижней кромкой 8 перегородки 2 и дном реактора. В верхних частях камер 3, 4 образованы газовые полости 9 и 10 для выделяющегося биогаза, связанные между собой лри помощи трубопроводов 11 и 12. компрессора 13 и быстродействующего клапана 14. В первую камеру 4 подведен трубопровод 15 для подачи исходной массы, который заглублен в жидкость. Из реактора выведен гидрозатвор 16, не допускающий связь газовых полостей 9 и 10 с атмосферой. Для отбора биогэза потребителю служат клапан 17 и трубопроводы 18 и 19. В нижней части реактора расположен теплообменник 20, а весь реактор теплоизолирован. В реакторе находится сбраживаемэя масса. Каждая камера снабжена решетками 21 и 22 и сливными трубопроводами 23 и 24 с заборными частями.

1650616

Устройство для,анаэробного сбраживания органической массы работает следующим образом.

По трубопроводу 15 органическая масса поступает в первую камеру 4 реактора 1. 5

При этом могут быть два варианта работы газовой системы.

В в р и а н т 1. Компрессор 13 не включен, клапан 14 открыт. При этом, так как газовые полости 9 и 10 соединены, ис- 10 . ходная масса по принципу сообщающихся сосудов через щель 7 занимает в обеих камерах 3 и 4 одинаковый уровень, который определен высотой установки заборной части трубопровода 24 в первой камере 4, 15

Поступающая по трубопроводу 15 исходная масса поднимает одновременно уровень в обеих камерах, но слив массы с плавающим слоем плотных частиц происходит только из первой камеры 4 через гидрозатвор 16, 20 так как во второй камере 3 заборная часть сливного трубопровода 23 расположена выше, чем заборная часть сливного трубопро вода 24.

В а р и а н т 2, Компрессор 13 работает, 25 клапан 14 закрыт. При этом биогаз из газовой полости 9 подается в газовую полость

10 и за счет разности давлений сбраживаемая масса в первой камере 4 опускается ниже решетки 22, что приводит к разруше- 30 нию плавающего слоя плотных частиц, а. масса во второй камере 3 поднимается выше решетки 21, что также привЬдит к разрушению плавающего слоя плотных частиц в этой камере и доходит до уровня заборной 35 части сливного трубопровода 23 в этой камере.

При одинаковых размерах камер 3 и 4 высота подъема и опускания сброженной массы в камерах равна половине высоты, 40 определяемой разностью рабочих давлений в камерах, которая задается для каждого конкретного реактора.

Таким образом., устройство для анаэробного сбраживания органической массы с. отбором сброженной массы через гидрозатвор с трубопроводами в каждой камере, заборные части которых расположены на разной высоте, позволяют повысить эффективность сбраживания за счет удаления плавающего слоя плотных частиц. При этом обеспечиваются нормальные условия газовыделения, газообразования, предотвраща- ется возможное забивание технологических трубопроводов от накапливающейся в камерах коркообразной массы, улучшается массообмен, обновление сбродившей органической среды.

Экономическая эффективность получена также за счет увеличения на 10 — 15 выхода биогаза и снижения эксплуатационных расходов на периодическую очистку реактора от плотных частиц, образующих плавающий слой, Формула изобретения

Устройство для анаэробного сбраживания органической массы, содержащее закрытый резервуар реактора, разделенный вертикальной перегородкой на две сообщающиеся в нижней части камеры, трубопроводы подачи и отвода органической массы, систему перемещения биогаза из камеры в камеру выравнивания его давления и отбора, о т л и ч а ю щ е е с я тем, что, с целью повышения эффективности сбраживания путем удаления плавающего слоя плотных частиц, оно снабжено присоединенным к трубопроводу отвода органической массы гидрозатвором из двух сливных трубопроводов с заборными частями, установленных в камерах, при этом в камере, присоединенной к трубопроводу подачи исходных вод, заборная часть сливного трубопровода расположена на среднем уровне массы, а в другой камере — выше среднего уровня.
