Водоподъемная установка

Водоподъемная установка

Иллюстрации

Показать все

Реферат



Изобретение м.б. использовано для подъема жидкостей из артезианских скважмн. Цель изобретения - упрощение конструкции водоподъемной установки путем исключения колонны насосных труб. Насос 5 связан с наземным приводом 1 возвратнопоступательно движущимся тяговым элементом 6. Элемент 6 связан с установленным в разъеме 8ч корпуса 9 рабочим органом 10 насоса 5 в виде перекатывающейся диафрагмы 1, образующей камеру 12 переменного объема, Нагнетательный клапан 14 расположен в диафрагме 11. Корпус 9 выполнен в виде обсадной трубы 3 колонны скважины 4, в к-рой ниже крайнего нижнего положения диафрагмы 11 установлен всасывающий клапан 13. Элемент 6 выполнен гибким. 1 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

ГОСУДАPСТБЕННЫ Л КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

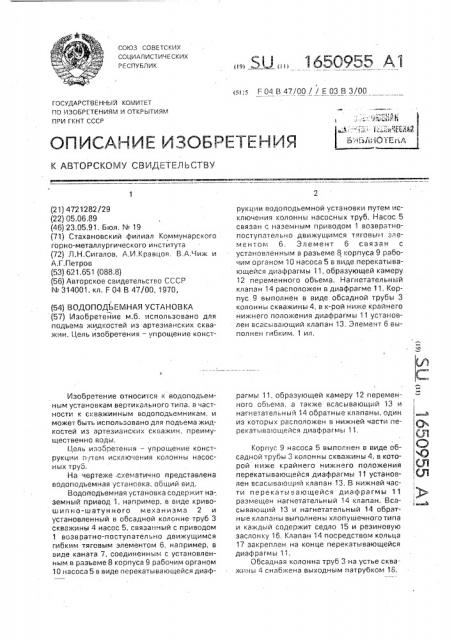

ОПИСАНИЕ ИЗОБРЕТЕНИЯ (Я

C)

О ! (П

I ц*

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4721282/29 (22) 05.06,89 (46) 23.05.91. Бюл. ¹ 19 (71) Стахановский филиал Коммунарского горно-металлургического института (72) Л.Н,Сигалов, А.И.Кравцов, B.À.×èæ и

А.Г.Петров (53) 621,651 (088.8) (56) Авторское свидетельство СССР

N 314001, кл. F 04 В 47/00, 1970, (54) ВОДОПОДЬЕМНАЯ УСТАНОВКА (57) Изобретение м.б. использовано для подъема жидкостей из артезианских сква>кин, Цель изобретения — упрощение констИзобретение относится к водоподьемным установкам вертикального типа. в частности к скважинным водоподьемникам, и может быть использовано для подьема жидкостей из артезианских скважин, преимущественно воды.

Цель изобретения — упращечие конструкции и;тем исключения колонны насосных труа, На чертеже .схематично представлена вадаподъемная установка, общий вид, Водоподъемная установка содержит на-, земный привод 1, например, в виде кривошипно-шатунного механизма 2 и установленный в обсадной колонне труб 3 скважины 4 насос 5, связанный с приводом

1 возвратно-поступательно движущимся гибким тяговым элементом 6, например, в виде каната 7, соединенным с установленным в разъеме 8 корпуса 9 рабочим органом

10 насоса 5 в виде перекатывающейся диаф„„50„„1650955 А1

;s F 04 В 47/00 / / Е 03 В 3/00 рукции водоподьемной установки путем исключения колонны насосных труб. Насос 5 связан с наземным приводам 1 возвратнопоступательно движущимся тяговы;,.4 элементом б. Элемент б связан с установленным в разьеме 8 корпуса 9 рабочим органам 10 насоса 5 в виде перекатывающейся диафрагмы 11, образующей камеру

12 переменного объема, Нагнетательный клапан 14 расположен в диафрагме 11. Корпус 9 выполнен в виде обсадной трубы 3 колонны скважины 4, в к-рой ниже крайнего нижнего положения диафрагмы 11 уста",îâлен всасывающий клапан 13. Элемент б выполнен гибким. 1 ил, рагмы 11, образующей камеру 12 переменного объема, а также всасывающий 13 и нагнетательный 14 обратные клапаны, один из которых расположен в нижней части перекатывающейся диафрагмы 11.

Корпус 9 насоса 5 выполнен в виде обсадной трубы 3 колонны скважины 4, в которой ниже крайнего нижнего поло>кения перекатывающейся диафрагмы 11 установлен всасывающий клапан 13. В нижней части перекатывающейся диафрагмы 11 размещен нагнетательный 14 клапан. Всасываюший 13 и нагнетательный 14 обратные клапаны выполнены хлопушечного типа и каждый содержит седло 15 и резиновую заслонку 16. Клапан 14 посредством кольца

17 закреплен на конце перекатывающейся диафрагмы 11, Обсадная колонна труб 3 на устье скважичы 4 снабжена выходным патрубком 18, 1650955

Составитель Э. Гинзбург

Редактор Т.Иванова .. Техред М.Моргентал Корректор М, Шароши

Заказ 1976 Тираж 378 Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва. Ж-35, Раушская наб., 4/5

Производственно-издательский комбинат "Патент", г. Ужгород, ул,Гагарина. 101

Установка работает, следующим образом.

При повороте кривошипно-шатунного механизма 2 нагнетательный 14 клапан под действием собственного веса опускается вниз, пропуская через себя порцию воды, благодаря подъему резиновой заслонки 16 над седлом 15 клапана.

При достижении нижнего возможного положения, в начале подъема нагнетательного клапана 14, его резиновая заслонка 16

| опускается на седло 15 клапана и тем самым перекрывает eio проходное сечение. Подь ем каната 7 сопровождается выворачивани, ем перекатывающейся диафрагмы 11, благодаря чему столб воды над нагнетательным клапаном 14 поднимается. Освобождающийся объем камеры 12 переменного объема под нагнетательным клапаном 14 заполняется водой, поступающей из сква. жины 4 через всасывающий клапан 13;

Последующее опускание нагнетательного клапана 14 при повороте кривошипношатунного механизма 2 не приводит .к опусканию столба воды над нагнетательным клапаном в результате того, что всасывающий клапан 13 своей резиновой заслонкой 16 перекрывает проходное сечение седла 15 этого клапана в самом начале опускания нагнетэтельного клапана 14, препятствуя TGM самым выходу воды. Нагнетательный клапан 14, как и при предыдущем опускании, пропускает очередную порцию воды через себя, тем самым увеличивая вы5 соту ее столба, достигающего при очередном подъеме нагнетательного клапана 14 . выходного патрубка 18 обсадной трубы 3 колонны скважины 4.

Формула изобретения

10 Водоподъемная установка, содержащая наземный привод и насос, связанный с приводом возвратно-поступательно движущийся тяговый элемент, соединенный с установленным в разъеме корпуса рабочим

15 органом насоса в виде перекатывающейся диафрагмы, образующей камеру переменного объема, а также всасывающий и нагнетательный обратные клапаны, один из которых расположен в нижней части пере20 катывающейся диафрагмы, о т л и ч а ю щ а яс я тем, что, с целью упрощения конструкции путем исключения колонны насосных труб, корпус насоса выполнен в виде обсадной трубы колонны скважины, в которой ни25 же крайнего нижнего положения перекатывающейся диафрагмы установлен всасывающий клапан; при этом s нижней части перекатывающейся диафрагмы размещен нагнетательный клапан, а тяговый элемент выполнен гибким,
