Реферат



Изобретение относится к машиностроению , а именно к бесступенчатым передачам, используемым в приводах машин и механизмов различного назначения, например в наплавочных станках. Цель изобретения - повышение надежности путем уменьшения неравномерности вращения ведомого вала. Упругое кольцо 6 установлено между рабочими поверхностями колес 4 и 5. Несоосное расположение промежуточного вала 3 и корпуса 1 приводит в движение колесо 4. 1 ил.

СО)ОЗ СОВЕТСКИХ

-СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (19) (! 1) (st)s F 16 H 29/02

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

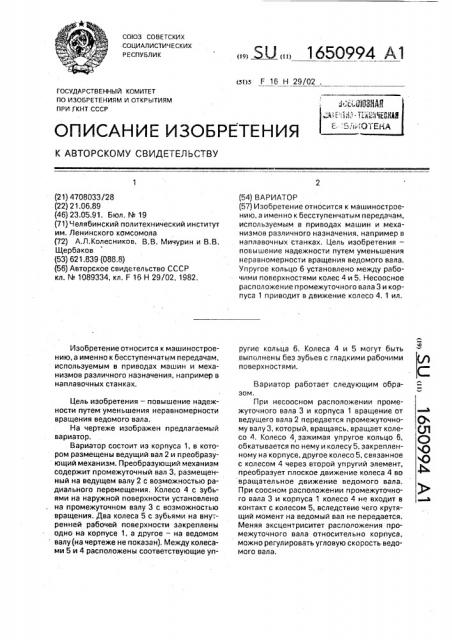

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4708033/28 (22) 21.06.89 (46) 23.05.91. Бюл. М 19 (71) Челябинский политехнический институт им, Ленинского комсомола (72) А.Л.Колесников, В.В. Мичурин и В,В.

Щербаков (53) 621.839 (088.8) (56) Авторское свидетельство СССР кл. N 1089334, кл. F 16 Н 29/02, 1982.

Изобретение относится к машиностроению, а именно к бесступенчатым передачам, используемым в приводах машин и механизмов различного назначения, например в наплавочных станках, Цель изобретения — повышение надежности путем уменьшения неравномерности вращения ведомого вала.

На чертеже изображен предлагаемый вариатор.

Вариатор состоит из корпуса 1, в котором размещены ведущий вал 2 и преобразующий механизм. Преобразующий механизм содержит промежуточный вал 3, размещенный на ведущем валу 2 с возможностью радиального перемещения. Колесо 4 с зубьями на наружной поверхности установлено на промежуточном валу 3 с воэможностью вращения. Два колеса 5 с зубьями на внутренней рабочей поверхности закреплены одно на корпусе 1, а другое — на ведомом валу(на чертеже не показан). Между колесами 5 и 4 расположены соответствующие уп(54) ВАРИАТОР (57) Изобретение относится к машиностроению, а именно к бесступенчатым передачам, используемым в приводах машин и механизмов различного назначения, например в наплавочных станках. Цель иэобретения— повышение надежности путем уменьшения неравномерности вращения ведомого вала.

Упругое кольцо 6 установлено между рабочими поверхностями колес 4 и 5. Несоосное расположение промежуточного вала 3 и корпуса 1 приводит в движение колесо 4, 1 ил, ругие кольца 6. Колеса 4 и 5 могут быть выполнены без зубьев с гладкими рабочими поверхностями.

Вариатор работает следующим образом, При несаосном расположении промежуточного вала 3 и корпуса 1 вращение от ведущего вала 2 передается промежуточному валу 3, который, вращаясь, вращает колесо 4. Колесо 4,зажимая упругое кольцо 6, обкатывается по нему и колесу 5, закрепленному на корпусе, другое колесо 5, связанное с колесом 4 через второй упругий элемент, преобразует плоское движение колеса 4 во вращательное движение ведомого вала, При сооснам расположении промежуточного вала 3 и корпуса 1 колесо 4 не входит в контакт с колесом 5, вследствие чего крутящий момент на ведомый вал не передается.

Меняя зксцентриситет расположения промежуточного вала относительно корпуса, можно регулировать угловую скорость ведомого вала.

1650994

Составитель Г.Савочкин

Тех ред М, Moðãåí Tà Jt Корректор С.Черни

Редактор Т.Кагова

Заказ 1977 Тираж 393 Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб„4/5

Пооизводственно-издательский комбинат "Патент", r, Ужгород, ул.Гагарина, 101

Формула изобретения

1. Вариатор, содержащий корпус, размещенные в нем ведущий, ведомый и связанный с ведущим промежуточный валы, преобразующий механизм, включающий установленное с возможностью вращения на промежуточном валу колесо с наружной рабочей поверхностью и два колеса с внутренней рабочей поверхностью, закрепленные соответственно на корпусе и ведомом валу, отличающийся тем, что, с целью повышения надежности путем уменьшения неравномерности вращения ведомого вала, вариатор снабжен двумя упругими кольца5 ми, расположенным между соответствующими внутренними и наружной рабочими поверхностями колес.

2. Вариатор по п,1, отличающийся тем, что внутренние и наружная рабочие

10 поверхности колес выполнены гладкими.
