Реферат



Изобретение относится к кондиционированию воздуха и позволяет повысить эффективность увлажнения. В поддоне 1, заполненном водой, с крышкой 2 и поперечными входными и выходными окнами над поверхностью воды установлены продольные шнеки 6 с прямоугольной формой наружного ребра, разделенные вертикальными перегородками 8 друг от друга, а в крышке 2 выполнены отверстия, расположенные вдоль каждого шнека 6с увеличивающимися сечениями по мере удаления от входного окна 2. Воздушный поток через входное окно поступает в поддон 1 (под крышку 2), и двигается по закрученной траектории , создаваемой шнеками 6,и. соприкасаясь с поверхностью воды, увлажняется. По мере движения по поддону 1 воздух постоянно выходит через отверстие 8. Повышение эффективности увлажнения достигается путем многократного изменения направления движения воздуха вдоль поверхности воды вокруг шнеков 6. а расположение отверстий позволяет достичь равномерности его раздачи.5 ил. 00 с

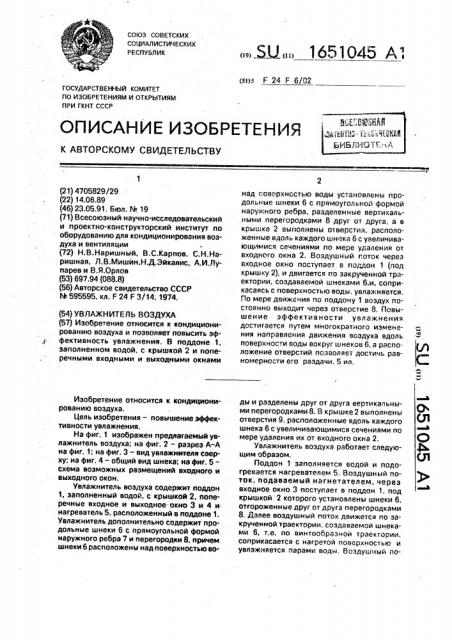

СОЮЗ СО8ЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (si)s F 24 F 6/02

ГОСУДАРСТ8Е ННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4705829/29 (22) 14.06.89

{46) 23.05.91. Бюл. М 19 (71) Всесоюзный научно-исследовательский и проектно-конструкторский институт по оборудованию для кондиционирования воздуха и вентиляции

Ф (72) Н.В.Наришный, В.С.Карпов, С.H.Наришная, Л.В.Мишин,Н.Д.Зйкалис, А.И.Лупарев и В,Я.Орлов (53) 697.94 {088.8) (56) Авторское свидетельство СССР

t4 595595, кл. F 24 F 3/14, 1974. (54) УВЛАЖНИТЕЛЬ ВОЗДУХА (57) Изобретение относится к кондиционированию воздуха и позволяет повысить эффективность увлажнения, В поддоне 1, заполненном водой, с крышкой 2 и поперечными входными и выходными окнами

Изобретение относится к кондиционированию воздуха, Цель изобретения — повышение эффективности увлажнения.

На фиг. 1 изображен предлагаемый увлажнитель воздуха; на фиг. 2 — разрез А-А на фиг. 1; на фиг. 3 — вид уваажнителя сверху; на фиг.4 —; на фиг.5— схема возможных размещений входного и выходного окон.

Увлажнитель воздуха содержит поддон

1, заполненный водой, с крышкой 2, поперечные входное и выходное-окно 3 и 4 и нагреватель 5, расположенный в поддоне 1.

Увлажнитель дополнительно содержит продольные шнеки 6 с прямоугольной формой наружного ребра 7 и перегородки 8, причем шнеки 6 расположены над поверхностью во„„SU„„1651045 А1 над говерхнсстыо воды установлены продольные шнеки 6 с прямоугольной формой наружного ребра, разделенные вертикальными перегородками 8 друг от друга, à в крышке 2 выполнены отверстия, расположенные вдоль каждого шнека 6 с увеличивающимися сечениями по мере удаления от входного окна 2. Воздушный поток через входное окно поступает в поддон 1 (под крышку 2), и двигается по закрученной траектории, создаваемой шнеками б,и, соприкасаясь с поверхностью воды, увлажняется.

По мере движения по поддону 1 воздух постоянно выходит через отверстие 8. Повышение эффективности увлажнения достигается путем многократного изменения направления движения воздуха вдоль поверхности воды вокруг шнеков 6. а расположение отверстий позволяет достичь равномерности его раздачи. 5 ил. ды и разделены друг от друга вертикальными перегородками 8. В крышке 2 выполнены отверстия 9, расположенные вдоль каждого шнека 6 с увеличивающимися сечениями по мере удаления их от входного окна 2.

Увлажнитель воздуха работает следующим образом.

Поддон 1 заполняется водой и подогревается нагревателем 5. Воздушный поток, подаваемый нагнетателем, через входное окно 3 поступает в поддон 1. под крышкой 2 которого установлены шнеки 6, отгороженные друг от друга перегородками

8. Далее воздушный поток движется по закрученной траектории. создаваемой шнеками 6, т.е. по винтообразной траектории, соприкасается с нагретой поверхностью и увлажняется парами воды. Воздушный по1651045 ток в процессе движения в поддоне 1 неоднократно натекает на поверхность испарения воды по нормали и столько же раз по нормали отходит от поверхности. По мере продвижения воздушного потока по шнекам 6 увлажненная часть воздуха постепенно выходит из увлажнителя через отверстия

9, образованные в крышке 2 рядами вдоль шнеков 6. Заключительная часть увлажненного воздуха выходит через выходное окно

4. Размещение по длине крышки 2 отверстий 9 с увеличивающимся сечением по мере удаления их от входного окна 3 позволяет равномерно распределить увлажненный воздушный поток по поверхности увла>кнителя воздуха. Таким образом, повышение эффективности происходит за счет многократного организованного изменения направления движения воздушного потока вокруг шнека 6, которое приводит к натеканию воздушного потока по нормали к поверхности воды столько раз, сколько витков имеют шнеки 6. Перегородки 8, установленные между шнеками 6, препятствуют перетоку и хаотичному движению воздушного потока. Выполнение наружного ребра шнеков 6 прямоугольной формы препятствует прохождению воздушного потока вдоль шнеков 6. Прямоугольная форма наружного ребра шнеков 6 призвана предотвратить образование зазоров между боковыми стенками 1, крышкой 2, перегородками 8 и поверхностью воды и их углами. В поперечном сечении шнек 6 выглядит прямоугольным и в поддоне 1 под крышкой 2 ( установлен стационарно. Вдоль шнеков 6 рядами выполнены отверстия 9, предназна1 ченные для организации равномерного выхода воздуха из увлажнителя. Для этого указанные отверстия 9 в каждом ряду выполнены с увеличивающимися сечениями по мере удаления их от входного окна 3, т.е, увеличивается площадь живого сечения. Ряды отверстий 9 в крышке 2- расположены над шнеками 6 в том месте, в котором воздуш5 ный поток движется вокруг шнека 6 по восходящей в направлении от поверхности испарения воды к крышке 2. Входное и выходное окна 3 и 4 расположены в начале и в конце поддона 1 соответственно (на фиг. 5

10 представлены все возможные варианты) и могут быть ориентированы как со стороны крышки 2, так и со стороны боковых поперечных стенок поддона 1, Однако некоторое улучшение организации воздушного потока

15 наблюдается.по схеме с расположением входного окна 3 со стороны боковой поперечной стенки, а выходного окна 4 — со стороны крышки 2, так как направление воздушного потока при входе в поддон 1

20 совпадает с направлением движения в поддоне 1, а выход воздуха с выходного окна 4— с направлением движения увлажненного воздуха через отверстия 9, образованные в крышке 2.

Формула изобретения

Увлажнитель воздуха, содержащий поддон, заполненный водой, с крышкой, поперечные входное и выходное окна и

30 нагреватель, расположенный в поддоне, о тл и ч а ю шийся тем, что, с целью повышения эффективности увлажнения, он дополнительно содержит продольные шнеки с прямоугольной формой наружно35 го ребра и перегородки, при этом шнеки расположены над поверхностью воды и разделены друг от друга вертикальными перегородками, а в крышке выполнены отверстия, расположенные вдоль ка: дого шнека

40 с увеличивающимися сечениями по мере удаления их от входного окна.

1651045 б) г2

Puz.f
