Холодильник для порошкообразного материала
Иллюстрации
Реферат

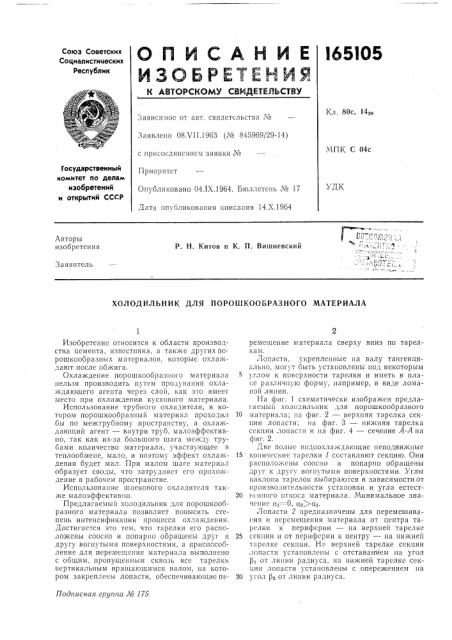

ОПЙСАНИЕ
ИЗОБРЕТЕНИЯ
Союз Советских
Социалистических
Республик
Кл. 80с, 14II
Зависимое от авт. свидетельства №
Заявлено 08Х11.1963 (№ 845969/29-14) МПК С О4с с присоединением заявки №
Государственный комитет по делам изобретений и открытий СССР
Приоритет
Опубликовано 04.IX.1964. Бюллетень № 17
Дата опубликования описания 14.Х.1964
УДК
Авторы изобретения
Р. H. Китов и К. П. Вишневский
Заявитель
ХОЛОДИЛЬНИК ДЛЯ ПОРО1ЦКООБРАЗНОГО МАТЕРИАЛА
Под гисная групгга № 175
Изобретение относится к области производства цемента, известняка, а также других порошкообразпых материалов, которые охлаждают после обжига.
Охлаждение порошкообразного материала нельзя производить путем продувания охлаждающего агента через слой, как это имеет место при охлаждении кускового материала.
Использование трубного охладителя, в котором порошкообразный материал проходил бы по межтрубному пространству, а охлаждающий агент — внутри труб, малоэффективно, так как из-за большого шага между трубами количество материала, участвующее в теплообмене, мало, и поэтому эффект охлаждения будет мал. При малом шаге материал образует своды, что затрудняет его прохождение в рабочсм пространстве.
Использование шпекового охладителя также малоэффективно.
Предлагаемый холодильник для порошкообразного материала позволяет повысить степень интенсификации процесса охлаждения.
Достигается это тем, что тарелки его расположены соосно и попарно обращены друг к другу вогнутыми поверхностями, а приспособление для перемещения материала выполнено с общим, пропущенным сквозь все тарелки вертикальным вращающимся валом, на котором закреплены лопасти, обеспечивающиеперемещепие материала сверху вниз по тарелкам.
Лопасти, укрепленные на валу тангенциально, могут оыть установлены под некоторым углом к поверхности тарелки и иметь в плане различную форму, например, в виде ломаной линии.
На фиг. 1 схематически изображен предлагаемый холодильник для порошкообразного
10 материала; 0", фиг. 2 — верхняя тарелка секции лопасти; на фиг. 3 — нижняя тарелка секции лопасти и на фиг. 4 — сечение А-А на фиг. 2.
Две полые водоохлаждающие неподвижпыс
15 конические тарелки 1 составляют секцию. Они расположены соосно и попарно обращены друг к другу вогнутыми поверхностями. Углы наклона тарелок выбираются в зависимости от производительности установки и угла естест20 м нного откоса материала. Минимальное значение ггг — О, сг)сг1.
Лопасти 2 предназначены для перемешиваг:ия и перемещения материала от центра тарелки к периферии — на верхней тарелке
25 секции и от периферии к центру — на нижней тарелке секции. На верхней тарелке секции лопасти установлены с отставанием на угол
Р> от линии радиуса, на нижней тарелке секции лопасти установлены с опережением на
30 угол от линии радиуса.
165105
Для обеспечения движения материала к периферии или центру тарелки лопасти могут быть прямыми или спрофилированными в зависимости от физических свойств материала.
Лопасти устанавливают под углом рз к поверхности тарелки. Этим помимо движения материала к периферии тарелки или к центру дополнительно обеспечивается переброс материала через лопасти и за счет этого интенсивное перемешивание материала, что резко увеличивает эффект теплообмена.
Тарелки неподвижны, а лопасти вращаются с постоянной угловой скоростью. Число оборотов и высоту лопастей выбирают с учетом производительности.
Порошкообразный материал поступает в рукава 8. Под действием собственного веса материал падает струей на верхнюю тарелку первой секции по трем-четырем рукавам. ,От центра тарелки материал лопастями перемещается к периферии и перемешивается.
С верхней тарелки секции материал поступает на периферию нижней тарелки секции и лопастями перемещается к центру.
У центра нижней тарелки секции материал поступает к центру верхней тарелки нижерасположенной секции и т. д.
Для обеспечения максимального к.п.д. установки использован принцип противотока.
Охлаждающий агент (вода) поступает к центру нижней тарелки секции по нескольким трубопроводам 4 и движется к периферии, а материал на этой тарелке движется от периферии к центру. Из нижней тарелки секции с периферии вода поступает по нескольким трубопроводам, расположенным pBBIIQMppllo но окружности тарелки, в верхшою тарелку секции к периферии и движется по ней к центру.
Материал на этой тарелке движется от периферии к центру и т. д.
Сквозь все тарелки пропущен вертикальный вращающийся вал 5.
1О
Предмет изобретения
1. Холодильник для порошкообразного материала, например, извести, выполненный с
15 полыми водоохлаждаемыми неподвижными коническими тарелками и приспособлением для перемещения материала по их поверхности, отл и ч а ю щи Й ся тем, что, с целью повышения степени интенсификации процесса
20 охлаждения, тарелки расположены соосно и попарно обращены друг к другу вогнутыми поверхностями, а приспособление для персмещения материала выполнено с общим, пропущенным сквозь все тарелки вертикальным
25 вращающимся валом, на котором закреплены лопасти, обеспечивающие перемещение материала сверху вниз по тарелкам.
2. Холодильник по п, 1, отличающий ся тем, что лопасти, укрепленные на валу тангепЗО циально, установлены под некоторым углом к поверхности тарелки и имеют в плане различную форму, например, в виде ломаной линии.
Фиг. 2
Фиг.4
Фиг 3
