Реферат



Изобретение может быть использовано для стабилизации температуры теплоносителя (ТП). Цель изобретения - повышение стабильности температуры ТП на выходе из теплообменника (Т). Т содержит заполненный теплоаккумулирующими элементами (Э) 1 вертикальный корпус 2 с соосными верхним отводящим и нижним подводящим патрубками 3 и 4 соответственно. В зоне патрубка 4 корпус 2 выполнен с коническим участком 5, а в верхней части - в форме полупсевдосферы 6 и снабжен в зоне патрубка 4 втулкой 7 с регулятором 8 ее проходного сечения и конусности. При изменении последних меняется соотношение между сечениями восходящего и нисходящего потоков Э 1, что позволяет регулировать интенсивность теплообмена между ТП и Э 1, стабилизируя температуру ТП на выходе из Т. 2 ил. е 8 С оэ ел ел Фиг 1

(191 OO

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

PECfMiËИК (SS)S Р 24 Н 7/00

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н ASTOPCHOIVIV СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

IlO ИЗОБРЕТЕНИЯМ И OTHPbftMRM

ПРИ ГКНТ СССР (21) 4650594/06 (22) 12.12.88 (46) 23.05.91. Бюл. Р 19 (71) Краснодарский политехнический институт (72) Ю.М.Проселков (53) 621.565(088.8) (56) Авторское свидетельство СССР

N - 371697, кл . F 24 Н 7/02, 1971. (54) ТЕПЛООБМЕННИК (57) Изобретение может быть использовано для стабилизации температуры теплоносителя (ТП). Цель изобретения — повышение стабильности температуры ТП на выходе из теплообменника (Т). Т содержит заполненный тепло2 аккумулирующими элементами (Э) 1 вертикальный корпус 2 с соосными -. верх, ним отводящим и нижним подводящим патрубками 3 и 4 соответственно.

В зоне патрубка 4 корпус 2 выполнен с коническим участком 5, а в верхней части — в форме полупсевдосферы 6 и снабжен в зоне патрубка 4 втулкой

7 с регулятором 8 ее проходного сечения и конусности. При изменении последних меняется соотношение между сечениями восходящего и нисходящего потоков Э 1, что позволяет регулировать интенсивность теппообмена между

ТП и Э 1, стабилизируя температуру

ТП на выходе из Т. 2 ил.

1651050

Изобретение относится к теплотех « нике и может быть использовано, в частности, для стабилизации температуры теплоносителей.

Цель изобретения — повышение стабильности температуры теплоносителя на выходе из теплообменника.

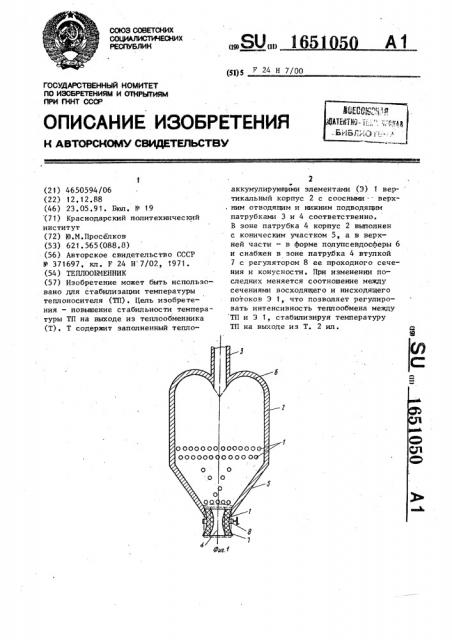

На фиг. 1 показан теплообменник, продольный разрез; на фиг. 2 — схема ( движения теплоаккумулирующих элемент ов.

Теплообменник содержит заполненный теплоаккумулирующими элементами

1 вертикальный корпус 2 с соосными верхним отводящим и нижним подводяп им патрубками 3 и 4 соответственно.

В зоне последнего корпус 2 выполнен с коническим участком 5, а s верхней части — в форме полупсевдосферы б и снабжен в зоне подводящего патрубка 4 втулкой 7 с регулятором 8 .ее проходного сечения и конусности.

Теплоаккумулирующие элементы 1 могут представлять собой капсулы раз мером 10-15 мм, заполненные теплоаккумулирующим веществом с плотностью

1200-1500 кг/м и температурой фазоО вого перехода 35 С.

Теплообменник снабжен решеткой 9.

3озможный профиль 10 скорости теплоносителя показан на фиг. 2.

Теплообменник работает следующим

1 бразом.

Теплоноситель, например воду, с начальной температурой 20 С подают через втулку 7 в корпус 2 при максимальной скорости в корпусе 2 0,150,25 м/с. В случае применения воздуха в качестве теплоносителя максимальная скорость его в корпусе может составлять 4,5-6 и/с. Температура

Воды на выходе из теплообменника

30 С, воздуха 26 С. При минимальной конусности втулки 7 (и максимальном проходном сечении — такое положение втулки 7 показано на фиг. 1 пунктиром) обеспечивается максимальная скорость взлета элементов 1 в центральной части корпуса 2 и максимальная скорость их падения -в периферийной части корпуса 2.

Этот случай соответствует максимальной интенсивности теплообмена между теплоносителем и элементами 1 из-за максимальных степени турбулизации и относительной скорости. При максимальной конусности втулки 7 и минимальном проходном сечении реализуется режим кипящего слоя элементов 1 в потоке теплоносителя без упорядоченной циркуляции элементов 1. Этот случай соответствует минимальной интенсивности теплообмена между теплоносителем и элементами 1. В промежуточных положениях втулки 7 (фиг. 2) обеспечивается упорядоченная циркуляция элементов 1 вверх в центральной части корпуса 2 и вниз в периферийной части корпуса 2, причем при изменении конусности втулки 7 регулируется соотношение сечений восходящего и нисходящего потоков элементов 1 в результате изменения профиля 10 (фиг ° 2) скорости теплоносителя, что позволяет стабилизировать температуру теплоносителя на выходе из теплообменника.

Формула и зобретения

Теплообменник, содержащий заполненный теплоаккумулирующими элементами вертикальный корпус с сооснымн верхним отводящим и нижним подводящим патрубками, причем,в зоне последнего корпус выполнен с коническим участком, о т л и ч а ю щ и йс я тем, что, с целью повышения стабильности температуры теплоносителя на выходе из теплообменника, корпус в верхней части выполнен в форме полупсевдосферы и снабжен в зоне подводящего патрубка втулкой о регулятором ее проходного сечения и конусности
