Ячейка к устройству для определения параметров фазовых переходов

Ячейка к устройству для определения параметров фазовых переходов

Иллюстрации

Показать все

Реферат



Изобретение относится к физико-химическим исследованиям, в частности к ячейкам для устройств исследования фазовых переходов Цель изобретения - повышение достоверности определения. Ячейка состоит из двух стекол, размещенных с зазором между ними. Нижнее стекло - плоское верхнее - сферически выпуклое, расположено выпуклостью вниз и зафиксировано пружиной . 1 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (я)э 6 01 N 25/00

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

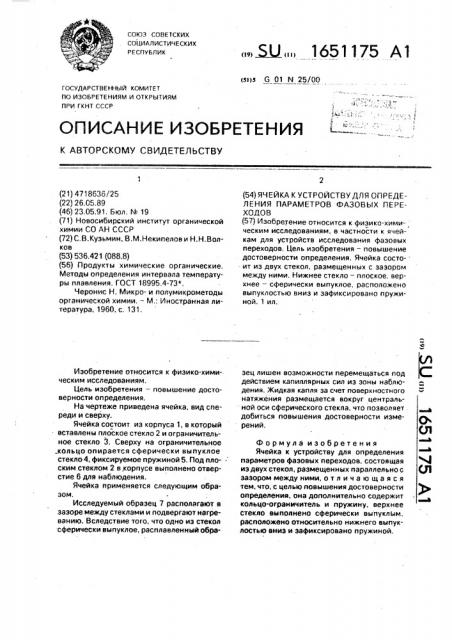

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4718636/25 (22) 26,05.89 (46) 23,05,91, Бюл, ¹ 19 (71) Новосибирский институт органической химии Со АН СССР (72) С.В.Кузьмин, В,M.Håêèïåëîâ и Н.Н.Волков (53) 536.421 (088.8) (56) Продукты химические органические.

Методы определения интервала температуры плавления. ГОСТ 18995,4-73*, Черонис Н. Микро- и полумикрометоды органической химии. — М.: Иностранная литература, 1960, с. 131.

Изобретение относится к физико-химическим исследованиям.

Цель изобретения — повышение достоверности определения, На чертеже приведена ячейка, вид спереди и сверху.

Ячейка состоит из корпуса 1, в который вставлены плоское стекло 2 и ограничительное стекло 3. Сверху на ограничительное кольцо опирается сферически выпуклое стекло 4, фиксируемое пружиной 5, Под плоским стеклом 2 в,корпусе выполнено отверстие 6 для наблюдения.

Ячейка применяется следующим образом.

Исследуемый образец 7 располагают в зазоре между стеклами и подвергают нагреванию. Вследствие того, что одно из стекол сферически выпуклое, расплавленный обра,,.. Ж 1651175 A 1 (54) ЯЧЕЙКА К УСТРОЙСТВУ ДЛЯ ОПРЕДЕЛЕНИЯ ПАРАМЕТРОВ ФАЗОВЫХ ПЕРЕХОДОВ (57) Изобретение относится к физико-химическим исследованиям, в частности к ячейкам для устройств исследования фазовых переходов, Цель изобретения — повышение достоверности определения. Ячейка состо- ит иэ двух стекол, размещенных с зазором между ними. Нижнее стекло — плоское, верхнее — сферически выпуклое, расположено выпуклостью вниз и зафиксировано пружиной. 1 ил. зец лишен воэможности перемещаться под действием капиллярных сил из зоны наблюдения. Жидкая капля за счет поверхностного натяжения размещается вокруг центральной оси сферического стекла, что позволяет добиться повышения достоверности измерений.

Формула изобретения

Ячейка к устройству для определения параметров фазовых переходов, состоящая из двух стекол, размещенных параллельно с зазором между ними, отличающаяся тем, что, с целью повышения достоверности определения, она дополнительно содержит кольцо-ограничитель и пружину, верхнее стекло выполнено сферически выпуклым. расположено относительно нижнего выпуклостью вниз и зафиксировано пружиной.

1651175

Составитель С,Харламов

Техред M. Ìîðãåíòàë Корректор И.Муска

Редактор О.Головач

Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101

Заказ 1603 Тираж 398 Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб„4/5
