Реферат



Изобретение относится к импульсной технике и может быть использовано в различных устройствах автоматики, телемеханики и вычислительной техники . Цель изобретения - упрощение транзисторного реле путем уменьшения количества элементов. При отсутствии входного сигнала все транзисторы 1... 8 закрыты. При нарастании положительного напряжения на шине 23 сначала , открывается транзистор 6. Затем происходит пробой стабилитрона 9 и открывается транзистор 8, что приводит к лавинообразному включению транзисторов 1 и 5. На шине 22 устанавливается положительное напряжение. При отрицательном входном сигнале в силу симметрии схемы реле срабатывает аналогично и устанавливается отрицательное выходное напряжение. 2 ил. (Я

СОЮЗ СОВЕТСКИХ

COUNN

РЕСПУЬЛИН

А1 ае on (Sl)5 t1 03 К 17 60

ОПИСАНИЕ ИЗОБРЕТЕНИЯ н a 5 TOP CNINNV СЕИДВтеъСтвм

И 19Ж

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

IlPH ГКНТ СССР

4 (21) 4675197/21 (22) 09.03.89 (46) 23.05.91. Бюл. Ф 19 (71) Кустовой вычислительный центр

Белорусского республиканского банка

Госбанка СССР (72) И.И.Богданович и А.С.Тюпьменков (53) 621. 382 (088.8) (56) Авторское свидетепьство СССР

В 1330748, кл. Н 03 К 17/60, 1987.

Авторское свидетельство СССР

9 1465994, кл. Н 03 К 17/60, 1987. (54). ТРАНЗИСТОРНОЕ РЕЛЕ (57) Изобретение относится к импульсной технике и может быть испапьзовано в различных устройствах автоматики, 2 телемеханики и вычислительной техникИ. Цель изобретения - у трощение транзисторного реле путем уменьшения количества элементов. При отсутствии входного сигнала все транзисторы 1...

8 закрыты. При нарастании положительного напряжения на шине 23 сначала, открывается транзистор 6. Затем происходит пробой стабилитрона 9 и открывается транзистор 8, что приводит к лавинообразному включению транзисторов t и 5. На шине 22 устанавливается положительное напряжение. При отрицательном входном сигнале в силу симметрии схемы реле срабатывает аналогично и устанавливается отрицательное выходное напряжение. 2 ил, 1

1651367

Изобретение относится к импульсной технике и может быть использовано в различных устройствах автоматики, телемеханики и вычислительной техники.

Цель изобретения — упрощение транзисторного реле за счет уменьшения количества элементов.

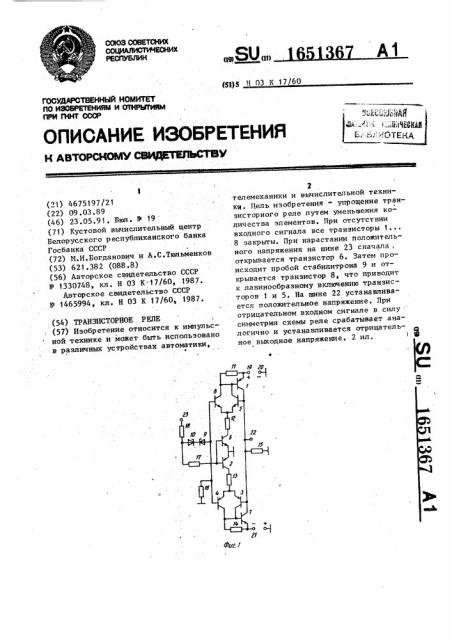

На фиг.1 приведена схема транзис- 10 торного реле, на фиг.2 — переходная характеристика (вход-выход) .

Транзисторное реле содержит первый, второй, третий и четвертый тран; зисторы 1-4 первого типа проводимос» 15 ти, пятый, шестой, седьмой и восьмой транзисторы 5-8 второго типа проводимости, первый и второй стабилитроны

9 и 10, восемь резисторов 11-18, эмиттер первого транзистора t подклю - 20 чен к первой шине 19 питания и перво. Му выводу первого резистора 11, второй вывод которого соединен с базой первого транзистора 1 и коллектором пятого транзистора 5, эмиттер которо- 25 го через второй резистор 12 подклю" чен к коллектору шестого транзистора

6, эмиттер. которого соединен с общей шиной 20 и эмиттером второго транзис тора 2, коллектор которого через третий резистор 13 подключен к эмиттеру третьего транзистора 3, коллектор которого соединен с базой седьмого транзистора 7 и первым выводом четвертого резистора 14, второй вывод . которого подключен к второй шине 21 питания и эмиттеру седьмого транзистора 7, коллектор которого соединен с базами третьего и пятого транзисторов 3 и 5, коллектором первого тран- 40 зистора 1, выходной шиной 22 и через пятый резистор 15 с общей шиной 20, база восьмого транзистора 8 подключена к первому выводу первого стабилитрона 9 и через шестой резистор 16 к 45 общей шине 20, база шестого транзистора 6 соединена с: первым выводом седьмого резистора 17, второй вывод которого. через восьмой резистор l8 подключен к входной шине 23, коллектор и эмиттер четвертого транзистора

4 соединены соответственно с коллектором и эмиттером третьего транзистора 3, база четвертого транзистора 4 подключена. к базе восьмого транзисто55 ра 8 и через первый и второй стабилитроны 9 и 10, которые включены последовательно и встречно, соединена с вторым выводом седьмого резистора

17, первый вывод которого подключен к базе второго транзистора 2, коллеi<тор и эмиттер восьмого транзистора 8 соединены соответственно с коллектором и эмиттером пятого транзистора 5.

Транзисторное реле работает следующим о бра з ом.

При включении питания и отсутствии сигнала на входной шине 23 все транзисторы 1-8 реле закрыты, на выходной шине 22 нулевой потенциал, тока в нагрузке нет. Это первое устойчивое состояние.

Если на входной шине 23 положительное напряжение превышает пороговое напряжение открывания транзистора 6, то транзистор 6 открывается и подготавливает к включению аналог тиристорной структуры на транзисторах

1 и 5. Дальнейшее увеличение положительного напряжения до U<<Ä < (фиг.2) приводит к пробою стабилитрона 9 и открыванию транзистора 8. Ток коллектора транзистора 8 открывает транзистор 1, ток коллектора которого открывает транзистор 5. Ток коллектора транзистора 5 еще больше открывает транзистор 1, возникает лавинообразный процесс переключения в режим насьпцения транзисторов 1 и 5. В результате насыщения транзисторов 1 и 5 напряжение на эмиттере транзистора 8 превысит напряжение на его базе и транзистор 8 закроется, а транзисторы 1 и 5 останутся в насьпценном состоянии за счет положительной обратной связи по току между их базами и коллекторами. На выходной шине 22 устанавливается положительное напряжение U>bl> В нагрузке протекает ток положительного направления, это второе устойчивое состояние реле.

Реле находится во втором устойчивом состоянии до тех пор, пока напряжение на входной нине 23 не уменьшится до урОвня U 1, При этом ToK KQJI» лектора транзистора 6 перестанет удерживать транзисторы 1 и 5 в насыщенном состоянии. Возникает лавинообразный процесс выключения транзисторов 1 и 5. Реле возвратится в первое устойчивое состояние.

При отрицательных значениях входных напряжений работа транзисторного реле аналогична описанному выше в силу симметрии схемы. В этом случае при

BxogHoM напряжении Uggll ÿ oTKpblBBIOToH

5 165 и закрываются транзисторы 2 и 4, а реле переключается из первого состояния в третье состояние. При входном напряжении 0 вы„ оно возвращается в первое состояние. В нагрузке включается и выключается ток отрицательного направления .

Предлагаемое транзисторное реле проще, чем известные, за счет уменьшения количества элементов. формула изобретения

Транзисторное р еле, содержащее первый, второй, третий и четвертый транзисторы первого типа проводимос" ти, пятый, шестой, седьмой и восьмой транзисторы второго типа проводимости, первый и второй стабилитроны, восемь резисторов, эмиттер первого транзистора подключен к первой шине питания и первому выводу первого резистора, второй вывод которого соединен с базой первого транзистора и коллектором пятого транзистора, эмиттер которого через второй резистор подкпючен к коллектору шестого транзистора, эмиттер которого соединен с общей шиной и эмиттером второго транзистора, коллектор которого через третий резистор подключен к эмиттеру третьего транзистора, коллектор кото1367 6 рого соединен с базой седьмого транзистора к TlppBElM выводам четвертого резистора, второй вывод которого под5 ключен к второй шине питания и эмиттеру седьмого транзистора, коллектор которого соединен с базами третьего и пятого транзисторов, коллектором первого транзистора, выходной шиной и через пятый резистор с общей шиной, база восьмого транзистора подключена к первому выводу первого стабилитрона и через шестой резистор к общей шине, база шестого транзистора соединена с первым выводом седьмого резистора, второй вывод которого через восьмой резистор подключен к входной шине, отличающийся тем, что, с целью упрощения, коллектор и эмиттер

20 четвертого транзистора соединены соответственно с коллектором и эмиттером третьего транзистора, база чет- вертого транзистора подключена к базе восьмого транзистора и через первый

25 и второй стабилитроны, которые включены последовательно и встречно, соединена с вторым выводом седьмого ре- ,зистора, первый вывод которого подключен к базе второго транзистора, коллектор и эмиттер восьмого транзис тора соединены соответственно с коллектором и эмиттером пятого транзистора, 1651367

Фиг.2
