Приспособление для защиты ушей
Патент 165143
Классы МПК
Приспособление для защиты ушей
Иллюстрации
Реферат

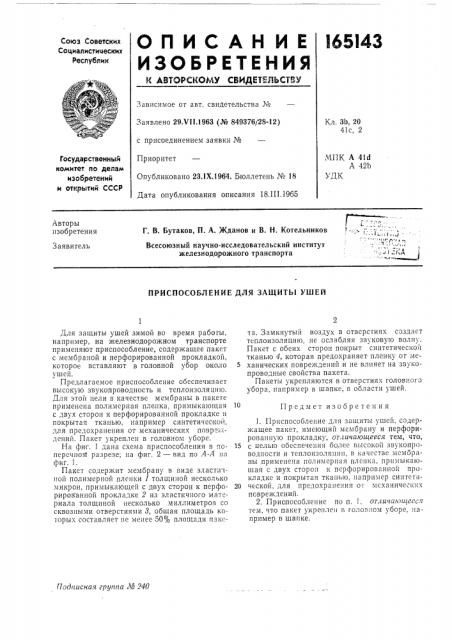

ОПИСАН ИЕ
ИЗОЬРИтИНИЯ
165143
Союз Советских
Социалистицеских
Республик
Зависимое от авт. свидетельства ¹
Заявлено 29.Ч11.1963 (№ 849376/28-12) Кл. ЗЬ, 20
41с, 2 с присоединением заявки №
Приоритет
Опубликовано 23.1Х.1964. Бюллетень № 18
Дата опубликования описания 18.III.1965
МПК А 4ld
Л 42Ь
УДК
Государственный комитет ло делам изобретений и открытий СССР
Авторы изобретения
Г. В. Бутаков, П. А. Жданов и В. Н. Котельников
Всесоюзный научно-исследовательский институт железнодорожного транспорта
Заявитель
ПРИСПОСОБЛЕНИЕ ДЛЯ ЗАЩИТЫ УШЕЙ та. Замкнутый воздух в отверстиях создаст теплоизоляцию, не ослабляя звуковую волну.
Пакет с обеих сторон покрыт синтетическоц тканью 4, которая предохраняет пленку от ме5 ханических повреждений и не влияет на звукопроводные свойства пакета.
Пакеты укрепляются в отверстиях головного убора, например в шапке, в области ушей.
1. Приспособление для защиты ушей, содержащее пакет, имеющий мембрану и перфорированную прокладку, от,тичающееся тем, что, 15 с целью обеспечения более высокой звукопроводности и теплоизоляции, в качестве мемораны применена полимерная пленка, примыкающая с двух сторон к перфорированной прокладке и покрытая тканью, например сиптети20 ческой, для предохранения от механических повреждений.
2. Приспособление по п. 1, отличающееся тем, что пакет укреплен в головном уборе, например в шапке.
Подписная группа М 240
Для защиты ушей зимой во время работы, например, на железнодорожном транспорте применяют приспособление, содержащее пакет с мембраной и перфорированной прокладкой, которое вставляют в головной убор около ушей.
Предлагаемое приспособление обеспечивает высокую звукопроводность и теплоизоляцию.
Для этой цели в качестве мембраны в пакете применена полимерная пленка, примыкающая с двух сторон к перфорированной прокладке и покрытач тканью, например синтетической, для предохранения от механических повр-ткдений. Пакет укреплен в головном уборе.
На фиг. 1 дана схема приспособления в поперсчпо 1 разрезе; на фиг. 2 — вид по А-А па фиг. 1.
Пакет содержит мембрану в виде эласт иной полимерной .пленки 1 толщиной несколько микрон, примыкающей с двух сторон к перфорированной прокладке 2 из эластичного материала толщиной несколько миллиметров сО сквозными отверстиями 8, обшая площадь которых составляет пе менее 50% площади пакеПредмет изобретения
А-А
Фиг Г
Составитель М. M. Лиманова
Редактор Л. В. Калашникова
Заказ 336/1 Тираж 500 Формат бум. 60X90 /ц Объем 0,13 изд. л. Цена 5 коп.
ЦНИИПИ Государственного комитета по делам изобретений и открытий СССР
Москва, Центр, пр. Серова, д. 4
Типография, пр. Сапунова. 2
Фиг 1
Техред T. П. Курилко Корректор Л. Е. Марисич
