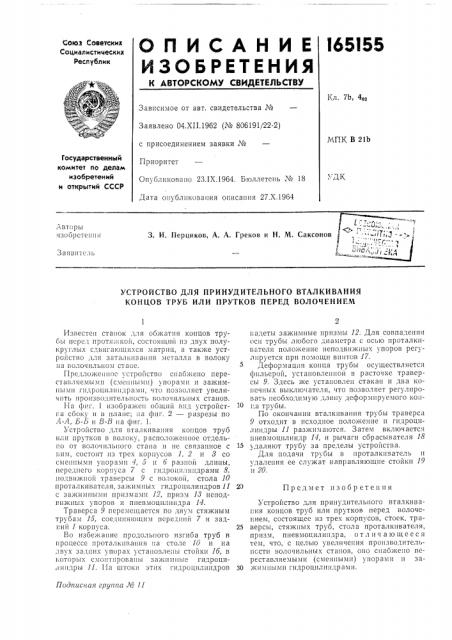

ОПИСАНИЕ

И ЗО Б РЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Кл, 7Ь, 4((Зависимое от авт. свидетельства ¹

Заявлено 04.XII.1962 (№ 806191/22-2) с присоединением заявки №

Приоритет

Опубликовано 23.IX.1964. Бюллетень ¹ 18

Дата опубликования описаьп(л 27.Х.1964

МП1 В 21Ь

Государственный комитет по делам изобретений и открытий СССР! (дК

Авторы lзобретепп>!

3. И. Перциков, А. А, Греков и Н. М. Саксонов

Заявитель

УСТРОЙСТВО ДЛЯ ПРИНУДИТЕЛЬНОГО ВТАЛКИВАНИЯ

КОНЦОВ ТРУБ ИЛИ ПРУТКОВ ПЕРЕД ВОЛОЧЕНИЕМ

Подггггс((ая грушга 7¹ 11

Известен станок длл обжатил концов трубы перед протл>якой, состоящий из двух полукруглых сдвигающихся матриц, а так ке устройство длл заталкиваппл >!еталла В BQJIQK1 па Волочильпом стане.

Предложенное устройство снабжено переставляемыми (смепиымп) упорами и за>кимпымп гидроц!!.(Ии;!рами, что позволяет увеличить производительность воло (ильпых станов.

На фпг. 1 изобра>кеп общ(гй Впд устройстга сбоку и в плане; а фпг. 2 — разрезы по ,"1-А, В-Б и В-В па фиг. 1.

Устройство длл вталкпваипл копцов труб или прутков в волоку, расположенное отдельно от волочильного стана l»(e связанное с ипм, состоит из трех корпусов 1, 2 и 8 со сменными упоры(п 1, б и б разной длины, переднего корпуса 7 с гидропплппдрами 8, (юдвпжпой траверсы 9 с Волокой, стола 10 проталкивателя, зажимных гидроцилиидров 11 с зажимпыми призмами !2, призм 13 неподВи>кпых упоров и ппевмоцилипдра 14.

Траверса 9 перемещается Ilo двум стяжным трубам 15, соединяющим передний 7 и задпии 1 корпуса.

Во избе>капие продольного изгиба труб в процессе проталкивания а столе 10 и на (вух задних упорах устаповле;(ы стойки 1б, в которых смо(ггпровапы зажпмпые гидроцилипдры 11. 11а шток(! этих гидроцилипдров надеты зажимные призмы 12. Для совпаденпл оси трубы любого диаметра с осью проталкпВателл положение пеподВпжпых > IIopoB регулируется при помощи винтов 17.

Деформация конца трубы осуществляетсл фильерой, устаповленнои в расточке траверсы 9. Здесь же установлен стакан и два конечных выключателя, что позволяет регулировать необходимую длину деформируемого ко lца трубы.

По окончании вталкпвапия трубы траверса

9 отходит в исходное поло>кение и гидроцилиндры 11 разжимаются. Затем включаетсл ппевмоцилиндр 14, и рычаги сбрасывателл 18

15 удаляют трубу за пределы устройства.

Для подачи трубы в проталкпватель и удаления ее служат направляющие стойки 19 и 20.

20 Предмет изобретения

Устройство для принудительного вталкпваиия концов труб или прутков перед Волочекием, состоящее из трех корпусов, стоек, тра25 версы, стяжиых труб, стола проталкивателя, призм, ппевмоцилипдра, о т л и ч а ю щ е е с я чем, что, с целью увеличения производительнссти волочильных станов, опо снабжено переставляемыми (смеинымп) упорами и за30 жимпыми п(дроцплиидрамп.

165!55

<Рг.г 1
