Льноуборочный агрегат

Льноуборочный агрегат

Иллюстрации

Показать все

Реферат



Изобретение относится к области сельскохозяйственного машиностроения и.может быть использовано в машинах для уборки льна. Целью изобретения является повышение надежности выполнения технологического процесса-транспортирования льновороха. Рабочий орган для уборки льна - подбирающий аппарат 1, зажимной транспортер 2 и расстилочное устройство 6 расположены за агрегатирующим трактором 10 по его продольной оси. Имеется также камера очеса 3 с гребневым очесывающим барабаном 4. Над транспортером 2 по его продольной оси установлен транспортер 5 вороха. При этом оси валов лент транспортеров 2 и 5 параллельны. Транспортер 5 связан с емкостью 12 для сбора вороха. Подбирающий аппарат 1 поднимает ленту неочесанного льна и подает ее в зажимной транспортер 2. Зажатые стебли очесываются гребнями очесывающего барабана 4 и расстилаются в ленту льносоломы по продольной оси -агрегата. Ворох направляется в расположенную сзади емкость 12. 2 ил. С 8 (Л

СОЮЗ СОВЕТСНИХ

ССЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИН

А1 (1)5 А 01 D 45/06

ГОСУДАРСТВЕННЫЙ НОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТНРЫТИЛМ

ПРИ ГННТ СССР (21) 4628737/15 (22) 30.12.88 (46) 30 ° 05.91. Бюл. № 20 (71) Всесоюзный .научно-исследовательский институт льна (72) Н.Н.Быков, М.М.Ковалев, В.Г.Черников и А.H.Ìåøàëêèí (53) 631.358.02:633.521(088.8) (56) Авторское свидетельство СССР

¹ 1181584, кл. A 01 D 45/06, 1983.

Авторское свидетельство СССР № 1042652, кл. А 01 0 45/06, 1982. (54) ЛЬНОУБОРОЧНЫЙ АГРЕГАТ (57) Изобретение относится к области сельскохозяйственного машиностроения и может быть использовано в машинах для уборки льна. Целью изобретения является повышение надежности выполнения технологического процесса транспортирования льновороха. Ра2 бочий орган для уборки льна — подбирающий аппарат 1, зажимной транспортер 2 и расстилочное устройство 6 расположены за агрегатирующим трактором 10 по его продольной оси. Имеется также камера очеса 3 с гребневым очесывающим барабаном 4, Над транспортером 2 по его продольной оси установлен транспортер 5 вороха. При этом оси валов лент транспортеров 2 и 5 параллельны. Транспортер 5 связан с емкостью 12 для сбора вороха.

Подбирающий аппарат 1 поднимает ленту неочесанного льна и подает ее в зажимной транспортер 2. Зажатые стебли очесываются гребнями очесываюzего барабана 4 и расстилаются в ленту льносоломы по продольной оси агрегата. Ворох направляется в расположенную сзади емкость 12. 2 ил.

1651796

Изобретение относится к области сельскохозяйственного машиностроения и может быть использовано в машинах для уборки льна. 5

Целью изобретения является повышение надежности выполнения технологического процесса транспортирования льновороха.

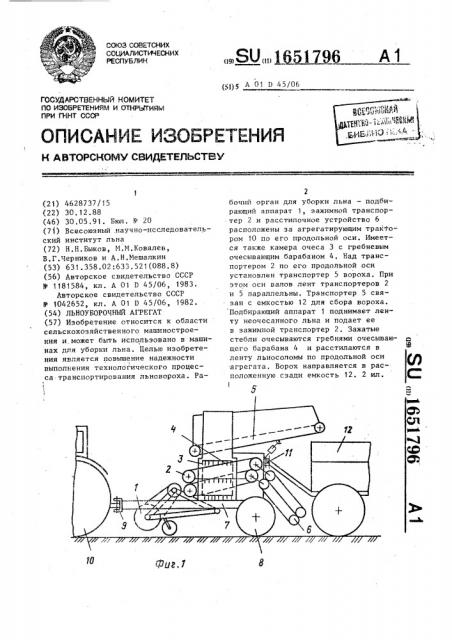

На фиг, 1 изображен льноуборочный 10 агрегат, вид сбоку, на фиг. 2 — то же, в.лд сверху.

Льноуборочный агрегат содержит рабочий орган для уборки льна — подбирающий аппарат 1, зажимной транс- 15 портер 2, камеру очеса 3 с гребневым очесывающим барабаном 4, транспортер

5 вороха и расстилочное устройство 6.

Все рабочие органы смонтированы на раме 7, имеющей колесный ход 8 и сое- >0 диненной прицепной серьгой 9 с трактором 10. Привод осуществляется от вала отбора мощности трактора. Подбирающий аппарат 1, зажимной транспортер 2 и расстилочное устройство 6 рас 5 положены последовательно за агрегатирующим трактором 10 по его продоль— ной оси.

Над зажимным транспортером 2 по его продольной оси установлен ленточ- 30 ный транспортер 5 вороха, причем оси валов привода лент транспортеров параллельны.

Расстилочное устройство 6 выполнено в виде транспортеров (ременных или цепных с пальцами) или расстилочного щита. Имеется прицепное устройство 11 для присоединения емкости 12

l для сбора вороха (например, тракторный прицеп). Возможен сбор вороха в саморазгружающийся бункер.

Льноуборочный агрегат работает следующим образом.

При движении агрегата по полю с включенным валом отбора мощности тракторист направляет трактор 10 по лентам неочесанного льна так, чтобы лента прошла между колес трактора беэ повреждения семенных коробочек. Подбирающий аппарат 1 пальцами подбирает ленту льна и подает ее в зажимной транспортер 2. Зажатые в нем стебли очесываются гребнями барабана 4, а ворох подается лопастями на транспортер 5 вороха и далее в емкость 12 для сбора вороха, которая периодически разгружается. Очесанная лента льносоломы расстилается сзади по продольной оси агрегата. формулаиэобретения

Льноуборочный агрегат, содержащий последовательно установленные вдоль продольной оси рабочий орган для уборки льна, эажимной транспортер, очесывающий аппарат, расстилочное устройство и транспортер вороха, связанный с емкостью для его сбора, о т л ич а ю шийся тем, что, с целью повышения надежности выполнения технологического процесса транспортирования льновороха, транспортер вороха установлен над зажимным транспортером по его продольной оси.
