Реферат



Изобретение относится к противопожарной технике и позволяет повысить эффективность пламепреграждения. Устройство содержит сосуд 1, разделенный перегородкой 2 на верхнюю и нижнюю камеры, заполненные до заданных уровней жидкостью и сообщенные спиралеобразной трубкой 3, при этом верхний виток трубки расположен ниже уровня жидкости в верхнем объеме. 1 ил.

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСНИХ

РЕС2 2УБЛИН (19) (12) (52) A 62 C 4/00

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К А ВТОРСКОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ НОМИТЕТ

f10 ИЗОБРЕТЕНИЯМ И OTHPblTHAM

ПРИ ГКНТ СССР (21) 4618796/12 (22) 12.12.08 (46) 30.05.91. Бюл. 2"- 20 (72) В.Г.Зеленев и А.!0. Потапов (53) 614.843(088.8) (56) Авторское свидетельство СССР

У 704628, кл . А 62 С 4/00, 1978. (54) ЖИДКОСТНИЙ ЗАТВОР (57) Изобретение относится к противоГ

2 пожарной технике и позволяет повысить эффективность пламепреграждения. Устройство содержит сосуд 1, разделенный перегородкой 2 на верхнюю и нижнюю камеры, заполненные до заданных уровней жидкостью и сообщейные спиралеобразной трубкой 3, при этом верхний виток трубки расположен ниже уровня жидкости в верхнем объеме.

1 иль

16519?7

Формула изобретения

Составитель ll . Голдобин

Техред Л.Сердюкова Корректор A. Обручар

Редактор Т. Лошкарева

Заказ 2178 Тираж ?90 Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., д. 4/5

Производственно-издательский комбинат "Патент", г. Ужгород, ул. Гагарина, 101

Изобретение относится к противопожарной технике, в частности к устройствам, предотвращающим прохождение пламени в магистралях с горючими газами.

Целью изобретения является повышение эффективности пламепреграждения.

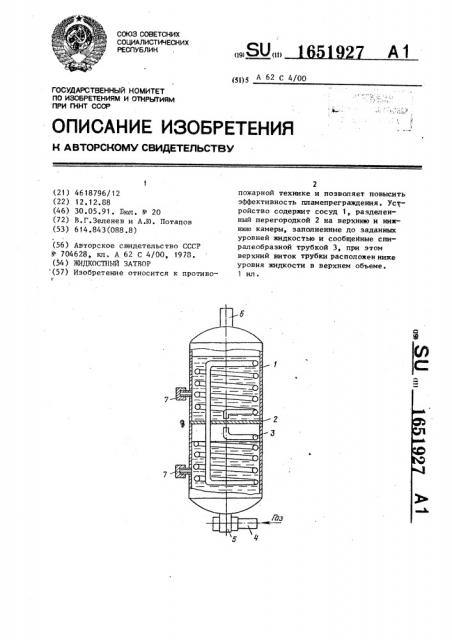

На чертеже показан жидкостный затвор.

Затвор состоит из сосуда 1, разделенного поперечной перегородкой 2 на верхнюю и нижнюю камеры, которые сообщены между собой спиралеобразной трубкой 3. Затвор имеет входной патрубок 4, обратный клапан 5 и выходной патрубок 6. Дпя заполнения верхней и нижней камер сосуда 1 затвор снабжен пробками 7.

Работает жидкбстный затвор следующим образом.

Горючий газ поступает через входной патрубок 4 и обратный клапан 5 в нижнюю камеру сосуда 1. Там он барботирует через слой жидкости и собирается в его газовой полости под перегородкой 2. Далее по спиралеобразной трубке 3 газ перетекает в верх нюю камеру сосуда, где снова барботирует через слой жидкости и через выходной патрубок 6 отводится к потребителю. При барботировании через жидкость газа ее уровни от начальных, определяемых контрольными пробками 7, повышаются настолько, что полностью защищают трубку 3 в верхней и нижней камерах от непосредственного воздействия взрывных волн.

При загорании газа у потребителя в затвор через выходной патрубок 6 входит взрывная волна. Ее силовое воздействие на верхний водяной слой жидкости может быть мощным, так как оно ничем не ослаблено, поэтому ударная волна способна пройти верхний слой жидкости и поджечь газ в спиралеобразной трубке 3. В трубке 3 происходит интенсивный отбор тепла из зоны пламени и от продуктов сгорания газа

10 из-за большой площади соприкосновения стенок трубок с перемешивающейся жидкостью. Пламя в трубке 3 замедляет свое движение, температура пламени и давление продуктов сгорания газа уменьшаются и сгорание газа в нижней камере огнепреградителя происходит в медленном режиме, который надежно локализирует оставшийся объем жидкосTH °

20.

Использование жидкостного затвора позволяет повысить эффективность пламепреграждения высокотемпературных и быстрогорящих газов, например смесей

25 ацетилена с воздухом или кислородом эа счет интенсивного отвода тепла в жидкость и снижения давления.

Жидкостный затвор, содержащий вертикальный сосуд, разделенный поперечной перегородкой на верхнюю и нижнюю камеру с жидкостью, сообщенные между собой трубкой, о т л и ч а юшийся тем, что, с целью повышения эффективности пламепреграждения, трубка выполнена спиралеобразной, при этом верхний виток трубки расположен в зоне, обеспечивающей его размещение в жидкости.
