Магнитно-электрический сепаратор

Магнитно-электрический сепаратор

Иллюстрации

Показать все

Реферат



Изобретение относится к обогащению полезных ископаемых в горно-рудной пром-сти и м.б. использовано в сельскохозяйственном производстве. Цель - повышение эффективности разделения . Под питателем 1 расположен рабочий орган с магнитной и электрической системами, под рабочим органом -J приемники продуктов разделения. Выполней рабочий орган в виде установленных соосно на валу 5 с возможностью осевого перемещения друг относительно друга двух пар дисков (Д) 3 и 4. Магнитная система установлена на одной паре Д 3 и выполнена в виде радиально размещенных на Д 3 магнитов 6 с чередующимися полюсами, электрическая система - в виде радиально установленных на другой паре Д 4 электродов 7 чередующейся полярности. Размещены Д 4 между Л 3 с магнитной системой . Сепарируемая смесь из питателя 1 попадает в рабочую зону между Д 4. При вращении Д 3 и 4 в разные стороны создаются вращающиеся в разные стороны электрическое и магнитное поля. Частицы магнитного материала попадают во фракцию II приемника, а немагнитные диэлектрические частицы - во фракцию 1 приемника. 2 ил. О) С

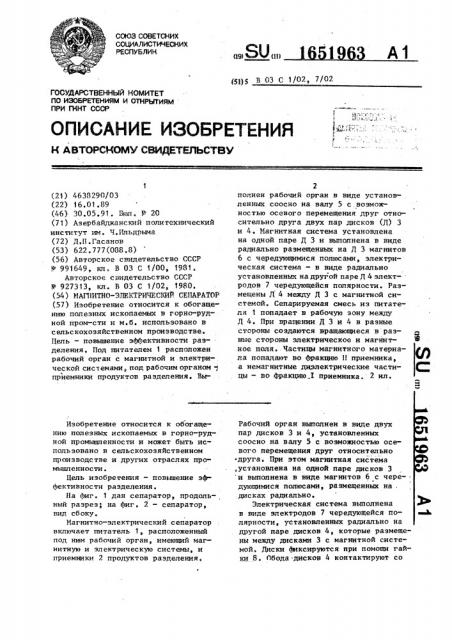

СОЮЗ СОВЕТСНИХ

СОЦИАЛ ИСТИЧЕСНИХ

РЕСПУБЛИК (19) (11) А1

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И OTHPblTHS}M

ПРИ ГКНТ СССР (21) 4638290/03 (22) 16.01.89 (46) 30.05.91. Бюл. Р 20 (71) Азербайджанский политехнический институт им. Ч.Ильдрыма (72) Д.П .Гасанов (53) 622.777(038.8) (56) Авторское свидетельство СССР

991649, кп. В 03 С 1/00, 1981.

Авторское свидетельство СССР

11 927313, кл. В 03 С 1/02, 1980. (54) ИАГ11ИТНО-ЭЗЖКТРИЧЕСКИЙ СЕПАРАТОР

{57) Изобретение относится к обогащению полезных ископаемых в горно-рудной пром-сти и м.б. использовано в сельскохозяйственном производстве.

Цель — повышение эффективности разделения. Под питателем 1 расположен рабочий орган с магнитной и электрической системами, под рабочим органом - приемники продуктов разделения. ВыИзобретение относится к обогащению полезных ископаемых в горно-рудной промышленности и может быть использовано в сельскохозяйственном производстве и других отраслях промышленности.

Цель изобретения — повышение эффективности разделения.

На фиг. 1 дан сепаратор, продольный разрез; на фиг ° 2 — сепаратор, вид сбоку.

Магнитно-электрический сепаратор включает питатель 1, расположенный под ним рабочий орган, имеющий магнитную и электрическую системы, и приемники 2 продуктов разделения. (51) В 03 С 1/02, 7/02

2 полнея рабочий орган в виде установленных соосно на валу 5 с возможностью осевого перемещения друг относительно друга двух пар дисков (Д) 3 и 4. Магнитная система установлена на одной паре Д 3 и выполнена в виде радиально размещенных на Д 3 магнитов

6 с чередующимися полюсами, электрическая система — в виде радиально установленных на другой паре Д 4 электродов ? чередующейся полярности. Размещены Д 4 между Д 3 с магнитной системой. Сепарируемая смесь из питателя 1 попадает в рабочую зону между

Д 4. При вращении Д 3 и 4 в разные стороны создаются вращающиеся в разные стороны электрическое и магнитное поля. Частицы магнитного материала попадают so фракцию Н приемника, а немагнитные диэлектрические частицы — во фракцию I приемника. 2 ил.

Рабочий орган выполнен в виде двух пар дисков 3 и 4, установленных соосно на валу 5 с возможностью осевого перемещения друг относительно

° друга. При этом магнитная система ,установлена на одной паре дисков 3 и выполнена в виде магнитов 6 с чередующимися полюсами, размещенных на . дисках радиально.

Электрическая система выполнена в виде электродов 1 чередующейся полярности, установленных радиально на другой паре дисков 4, которые размещены между дисками 3 с магнитной системой. Диски фиксируются при помощи гайки 8. Обода дисков 4 контактируют со

1651963 l0

25 щеточным приспособлением 9. Вал-пружина 10 и перегородка 11 служат для регулировки напряженности магнитного и электрического полей. Вращение дис-;5 ков 3 и 4 осуществляют с помощью электродвигателей 12 и 13, ремня 14, редуктора 15 и подшипников со стойкой 16.

Сепаратор работает следующим образом.

Сепарируемая смесь из питателя 1 попадает в рабочую зону между дисками 4, при.этом на нее одновременно действуют встречно вращающиеся магнитное и электрическое поля. Вращающееся магнитное поле образуется вра-. щением дисков 3 с магнитами 6 с помощью электродвигателя 13, Вращающееся электрическое поле образуется вращением с помощью электродвигателя

12 внутренних колес 4 с электродами

7. на которые через контактные кольца и щеточные приспособления подается выпрямленное высокое напряжение.

При встречно вращающихся магнитном и электрическом полях частицы магнитного материала, увлекаясь вращающимся магнитным полем, попадают во фракцию II приемника 2„а диэлектрические материалы, увлекаясь вращающимся электрическим полем, - во фракцию I приемника 2. формула изобретения

Магнитно-электрический сепаратор, включающий питатель, расположенный под ним рабочий орган, имеющий магнитную и электрическую системы, и приемники продуктов разделения, о тл и ч а ю шийся тем, что, с целью повышения эффективности разделения, рабочий орган выполнен в виде двух пар дисков, установленных на валу соосно с возможностью осевого перемещения друг относительно друга, при этом магнитная система установлена на одной паре дисков и выполнена в виде магнитов с чередующимися полюсами, размещенных на дисках радиально, электрическая система выполнена в виде электродов чередующейся полярности, установленных радиально на другой паре дисков, размещенных между дисками с магнитной системой.

1651963

Составитель В. Морозов

Редактор Л. Народная ТехредЛ.Сердюкова Корректор Н- Ревская

Заказ 21 78 Тираж 341 Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., д. 4/5

Производственно-издательский комбинат "Патент", г. Ужгород, ул. Гагарина, 101
