Реферат



Изобретение относится к области прокатного производства, а именно к устройствам для охлаждения валков и проката Цель изобретения - регулирование расхода охладителя по длине прорези Устройство содержит трубчатый коллектор с прорезями и средства его изгиба относительно продольной оси.4 ил.

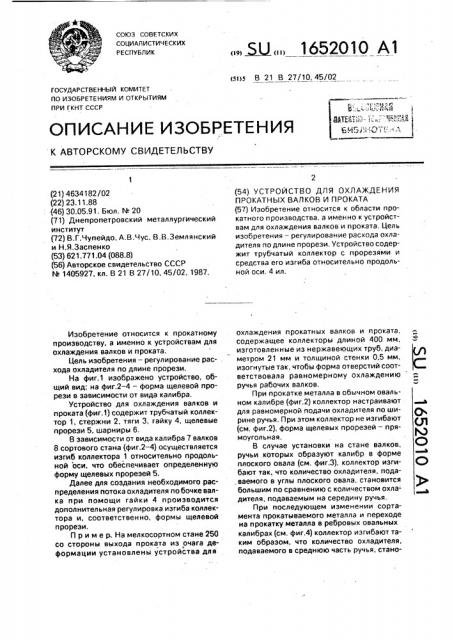

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (51)5 В 21 В 27/10, 45/02

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

1 (21) 4634182/02 (22) 23.11.88 (46) 30.05.91. Вюл. N 20 (71) Днепропетровский металлургический институт (72) В,Г.Чупейдо, А.В.Чус. В.В.Землянский и Н.Я,Заспенко (53) 621.771.04 (088,8) (56) Авторское свидетельство СССР

М 1405927, кл. В 21 В 27/10, 45/02, 1987.

Изобретение относится к прокатному производству, а именно к устройствам для охлаждения валков и проката.

Цель изобретения — регулирование расхода охладителя по длине прорези.

На фиг,1 изображено устройство, общий вид; на фиг.2-4 — форма щелевой прорези в зависимости от вида калибра.

Устройство для охлаждения валков и проката (фиг.1) содержит трубчатый коллектор 1, стержни 2, тяги 3, гайку 4, щелевые прорези 5, шарниры 6.

В зависимости от вида калибра 7 валков

8 сортового стана (фиг.2 — 4) осуществляется изгиб коллектора 1 относительно продольной оси, что обеспечивает определенную форму щелевых прорезей 5.

Далее для создания необходимого распределения потока охладителя по бочке валка при помощи гайки 4 производится дополнительная регулировка изгиба коллектора и, соответственно, формы щелевой прорези, Пример, На мелкосортном стане 250 со стороны выхода проката из очага деформации установлены устройства для

„, БЫ, „1652010 А1 (54) УСТРОЙСТВО ДЛЯ ОХЛАЖДЕНИЯ

ПРОКАТНЫХ ВАЛКОВ И ПРОКАТА (57) Изобретение относится к области прокатного производства, а именно к устройствам для охлаждения валков и проката. Цель изобретения — регулирование расхода охладителя по длине прорези, Устройство содержит трубчатый коллектор с прорезями и средства его изгиба относительно продольной оси. 4 ил. охлаждения прокатных валков и проката, содержащее коллекторы длиной 400 мм, изготовленные из нержавеющих труб, диаметром 21 мм и толщиной стенки 0,5 мм, изогнутые так, чтобы форма отверстий соответствовала равномерному охлаждению ручья рабочих валков.

При прокатке металла в обычном овальном калибре (фиг.2) коллектор настраивают для равномерной подачи охладителя по ширине ручья. При этом коллектор не изгибают (см. фиг.2). форма щелевых прорезей — прямоугольная.

В случае установки на стане валков, ручьи которых образуют калибр в форме плоского овала (см. фиг.3), коллектор изгибают так, что количество охладителя, пода, ваемого в углы плоского овала, становится большим по сравнению с количеством охла- дителя, подаваемым на середину ручья.

При последующем изменении сортамента прокатываемого металла и переходе на прокатку металла в ребровых овальных калибрах (см. фиг.4) коллектор изгибают таким образом, что количество охладителя, подаваемого в среднюю часть ручья, стано1652010 вится больше, чем количество. подаваемое на периферийные участки ручья.

Использование предлагаемого устройства позволяет плавно в широком диапазоне регулировать расход охладителя по ширине.охлаждаемого предмета, что при охлаждении калибров валков обеспечивает повышение их стойкости.

Формула изобретения

Устройство для охлаждения прокатных валков и проката, включающее трубчатый коллектор с щелевыми прорезями, о т л и5 ч а ю щ е е с я тем, что, с целью регулирования расхода охладителя по длине прорези, коллектор выполнен с возможностью изгиба относительно продольной оси, 1652010
