Задняя бабка металлорежущего станка

Задняя бабка металлорежущего станка

Иллюстрации

Показать все

Реферат



Изобретение относится к области станкостроения и может быть использовано в конструкциях задних бабок металлооежущих стан ,. Целью изобретения является упрощение конструкции и повышение надежности за счет обеспечения фиксации пиноли в любом положении. В корпусе 1 установлены пиноль 2 силовой цилиндр перемещения пиноли с поршнем 4 л штоком 5 В отверстии пиноли установлен центральный клин б, связанный с плунжерами 9 В корпусе 1 установлена втулка 10 с клиновыми пазами. При перемещении поршня 4 со штоком 5 влево до упора поршня в пиноль 2 и пиноли с центром в за отовку происходит заклинивание пиноли в любом положении 1 ил

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (51)s В 23 В 23/00

ГОСУДАРСТВ Е ННЫ Й КОМИТЕТ

Г10 ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОГ1 И САН И Е И 3 ОБРЕТЕ Н И Я

V АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

11 10 о (л Э

C) ! () Э

P 1) 462л45-, 08

{22) 26.1;i.88 (46) 30.05.91, Бюл. № 20 (72) Б,Гиютин и П,А.Боков (53) 621.94 I.2(088,8) (56) Патент ФРГ ¹ 1241230, Kл g 23 g 23j00 1о67 (54) ЗАД1-! ЯЯ БАБКА МЕТАЛЛОРЕЖУЩЕГО

СТАНКА (57) Изобретение атно".èòc : к области станкостроения и может быть использовано в конструкциях за;них бабок металлорежущих станков. Целью изобретения является. Ы» 1652031 .А1 упрощение конструкции и повышение надежности за счет обеспечения фиксации пиноли в любом положении. В корпусе 1 установлены пиноль 2, силовой цилиндр перемещения пиноли с поршнем 4 и штоком 5.

В отверстии пинали установлен центральный клин 6, связанный с плунжерами 9. В корпусе 1 установлена втулка 10 с клиновыми пазами. При перемещении поршня 4 со штоком 5 влево до упора поршня в пиноль 2 и пинали с центром в заготовку происходит заклинивание пиноли в любом положении. .1 ил.

1652031

Изобретение относится к станкостроению и может быть использовано в конструкциях задних бабок металлорежущих станков, Составитель А. Абрамов

Техред М,Моргентал Корректор А. Осауленко

Редактор M. Товтин

Заказ 1735 Тираж 541 Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб„4/5

Производственно-издательский комбинат "Патент", r. Ужгород, ул.Гагарина, 101

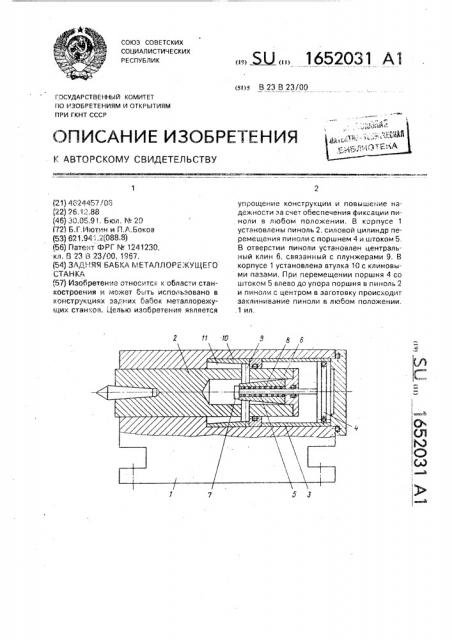

Цель изобретения — упрощение конструкции и повышение надежности эа счет обеспечения фиксации пиноли в любом положении, На чертеже показана задняя бабка, разрез.

Задняя бабка содержит корпус 1, размещенную в нем пиноль 2, привод перемещения пинали в виде пневмоцилиндра 3 с поршнем 4 и штоком 5. В пиноли 2 выполнено центральное глухое отверстие, в котором размещен центральный клин 6, через который проходит шток 5 пневмопривода, на конце которого имеется упор 7, Клин 6 подпружинен относительно пиноли 2 пружиной 8. В пиноли 2 выполнены радиальные отверстия, в которых размещены плунжеры

9, одним концом взаимодействующие с клином 6, а другим — с втулкой 10, внутренняя поверхность 11 которой выполнена также клиновой. Углы наклона клиновых поверхностей втулки 10 и центрального клина 6 выполнены самотормозящими, причем угол наклона у втулки 10 меньше, чем угол наклона у центрального клина 6, Задняя бабка работает следующим образом, При подаче воздуха в бесштоковую полость пневмоцилиндра 3 поршень 4 пере- мещается влево до соприкосновения с пинолью 2, при этом шток 5 с упором 7 также перемещается влево, Коснувшись пиноли, поршень давит на нее и перемещает влево по направлению к обрабатываемой детали, Вместе с пинолью перемещаются плунжеры 9, при этом центральный клин 6 под действием пружины 8 выбирает зазоры между плунжерами 9 и втулкой 10. Центральный клин 6 опережает в своем движении пиноль и между ним и пинолью образуется зазор. В момент соприкосновения центра пинали с заготовкой пиноль и поршень останавливаются, и давление на заготовку остается постоянным, 5 При появлении осевой нагрузки на центр пиноли противоположного направления произойдет самозаклинивание плунжеров 9 относительно втулки 10 и центрального клина

6, и пиноль будет надежно зафиксирована, 10 причем фиксация пиноли надежна в любой точке на пути ее перемещения.

Для того, чтобы отвести пиноль в исходное положение, воздух подают в штоковую полость пневмоцилиндра. Поршень 4 и

15 шток 5 перемещается вправо, причем упор

7 начинает перемещать клин 6, выбирая зазор между ним и пинолью, Плунжеры 9 расклиниваются и не препятствуют отводу пиноли в исходное положение, после того, 20 как зазор будет выбран и клин 6 вступит во взаимодействие с пинолью, Меньший угол наклона клиновой поверхности втулки 10 облегчает расклинивание плунжеров при обратном ходе поршня.

Формула изобретения

Задняя бабка металлорежущего станка, содержащая корпус, пиноль, силовой цилиндр перемещения пиноли, центральный

30 клин, установленный в отверстии пиноли, плунжеры, установленные в радиальных отверстиях пиноли и связанные с центральным клином, и пружину, расположенную между центральным клином и пинолью, о т35 л и ч а ю щ а я с я тем, что, с целью упрощения конструкции и повышения надежности путем обеспечения фиксации пиноли в любом положении, бабка снабжена втулкой с клиновой внутренней поверхностью, уста40 новленной в корпусе концентрично пиноли, при этом центральный клин выполнен со сквозным отверстием, в котором расположены пружина и выполненный с упором шток поршня силового цилиндра.
