Способ изготовления деталей сложного и периодического профиля

Способ изготовления деталей сложного и периодического профиля

Иллюстрации

Показать все

Реферат



Изобретение относится к машиностроению , а именно к способам изготовления деталей машин и инструментов периодического профиля, получаемых методами электродуговой наплавки в среде защитных газов, и может быть использовано в авто-, судо-, станкостроении. Цель изобретения - повышение качества изделий сложного и периодического профиля и увеличение срока служ бы инструмента за счет исключения контакта инструмент - деталь. Для получения на поверхности наплавленных деталей элементов сложного, и периодического профиля используют формообразующий рабочий инструмент , на который перед формообразованием крепят промежуточный элемент из листового материала. Затем формообразующий элемент внедряют в расплавленную хвостовую часть ванны на расстоянии диаметра катодного пятна от оси дуги. После кристаллизации расплава в месте формообразования инструмент отделяют от триметаллических деталей. Способ позволяет повысить стойкость формообразующего инструмента за счет отсутствия налипания наплавляемого металла и сплавления его с инструментом. 1 з.п. ф-лы, 1 ил.

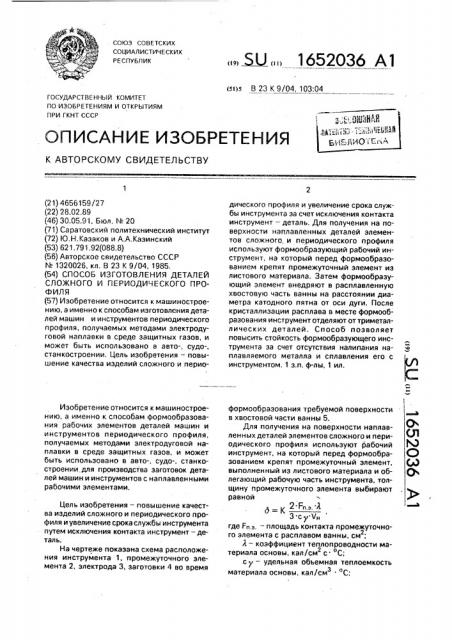

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

П9) (! 1) (sI)s В 23 К 9/04, 103:04

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОЛИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4656159/27 (22) 28.02.89 (46) 30.05.91. Бюл. N 20 (71) Саратовский политехнический институт (72) Ю,H.Êàçàêîâ и А.А.Казинский (53) 621.791.92(088.8) (56) Авторское свидетельство СССР

М 1320026, кл. В 23 К 9/04, 1985, (54) СПОСОБ ИЗГОТОВЛЕНИЯ ДЕТАЛЕЙ

СЛОЖНОГО |4 ПЕРИОДИЧЕСКОГО ПРОФИЛЯ (57) Изобретение относится к машиностроению, а именно к способам изготовления деталей машин и инструментов периодического профиля, получаемых методами электродуговой наплавки в среде защитных газов, и может быть использовано в авто-, судо-, станкостроении, Цель изобретения — повышение качества изделий сложного и периоИзобретение относится к машиностроению, а именно к способам формообразования рабочих элементов деталей машин и инструментов периодического профиля, получаемых методами электродуговой наплавки в среде защитных газов, и может быть использовано в авто-, судо-, станкостроении для производства заготовок деталей машин и инструментов с наплавленными рабочими элементами, Цель изобретения — повышение качества изделий сложного и периодического профиля и увеличение срока службы инструмента путем исключения контакта инструмент — деталь.

На чертеже показана схема расположения инструмента 1, промежуточного элемента 2, электрода 3, заготовки 4 во время дического профиля и увеличение срока службы инструмента за счет исключения контакта инструмент — деталь, Для получения на поверхности наплавленных деталей элементов сложного. и периодического профиля используют формообразующий рабочий инструмент, на который перед формообразованием крепят промежуточный элемент из листового материала. Затем формообразующий элемент внедряют в расплавленную хвостовую часть ванны на расстоянии диаметра катодного пятна от оси дуги, После кристаллизации расплава в месте формообразования инструмент отделяют от триметаллических деталей. Способ позволяет повысить стойкость формообразующего инструмента за счет отсутствия налипания наплавляемого металла и сплавления его с инструментом. 1 з.п. ф-лы, 1 ил. формообразования требуемой поверхности в хвостовой части ванны 5.

Для получения на поверхности наплавленных деталей элементов сложного и периодического профиля используют рабочий инструмент, на который перед формообра- C) зованием крепят промежуточный элемент, (д) выполненный из листового материала и об- 0 легающий рабочую часть инструмента, толщину промежуточного элемента выбирают равной а=к 2"" 3

3 сy VH где F<.3. — площадь контакта промежугочного элемента с расплавом ванны, см;

il — коэффициент теплопроводности материала основы, кал/см с С; с y — удельная объемная теплоемкость материала основы, кал/см С;

1652036

10

Чн — скорость наплавки, см/с;

К вЂ” коэффициент пропорциональности (равный для стального промежуточного элемента 0,2 см, для бронзового 0,3 см, для алюминиевого 0,4 см

Затем инструмент внедряют в расплвленную хвостовую часть ванны на расстоянии диаметра катодного пятна от оси дуги, после кристаллизации расплава в месте формообразования инструмент отделя ют от промежуточного элемента, а по окончании процесса деталь механически обрабатывают, Промежуточный элемент представляет собой деталь, выполненную из дешевого, легко обрабатываемого листового металла или полученную методами порошковой ме, таллургии толщиной д, и имеет поверхность, обращенную к расплаву, в точности соответствующую поверхности рабочего элемента детали, которую необходимо получить на данном участке детали. Соответственно, формообразующий инструмент имеет поверхность, эквидистантную поверхности формообразующего рабочего элемента детали и отстоящую от нее на расстоянии д.

Перед внедрением формообразующего инструмента в расплав хвостовой части ванны для получения поверхности детали промежуточный элемент закрепляют на формообразующей поверхности инструмента путем легкой напрессовки или приклеивания. После этого инструмент с промежуточным элементом внедряют в расплав хвостовой части ванны, Здесь происходит вытеснение расплава, а промежуточный элемент начинает нагреваться, отбирая тепло от расплава и одновременно предотвращая нагрев инструмента. Далее происходит частичное или полное сплавление промежуточного элемента и наплавки по поверхности контакта, но за счет толщины д промежуточного элемента не.происходит его полного расплавления, Удаление дуги от места формообразования, переход тепла расплава в тело промежуточного элемента и другие виды теплоотдачи приводят к быстрой кристаллизации расплава в месте формообразования, после чего инструмент с усилием отделяют от промежуточного элемента, материал которого остается на поверхности детали, Последующей механической обработкой с поверхности детали удаляют материал промежуточных элементов и доводят поверхностьдо требуемых размеров, В процессе формообразования инструмент необходимо располагать на расстоянии L от оси электрода, исключающем переход дуги на формообразующий инструмент, и принима25

55 ют его равным диаметру катодного пятна дуги, который вычисляется по формуле

1 = 3,46 ds/ /К1, (1) где d> — диаметр электрода, мм;

К1 — коэффициент сосредоточенности, для наплавки в среде защитных газов, равный 6, Условие необходимости внедрения формообразующего инструмента с промежуточным элементом только в расплав ванны записывается формулой, определяющей требуемую длину ванны 4р.

lsr = O F. b + L (2) где O и Ь вЂ” габаритная высота и ширина формообразующего элемента поверхности детали в продольном сечении; е — отношение длины ванны за электродом 4х к сумме глубины проплавления h p и высоты наплавленного слоя ОН, Длину ванны, соответствующую заданным режимам, определяют

lsx = ч/2 70 22б Тол, (3) где q — эффективная тепловая мощность дуги {ВА);

1 — теплопроводность материала основы, кал/см с С;

Т» — температура плавления материала основы, С.

Значение lsx сравнивают с требуемым !

8т и, если lsx < lsT, то снова производят расчет, но уже по увеличенным режимам до тех пор, пока не наступит хотя бы равенство между lsx и ls . Ток и напряжение, назначенные в последний раз, устанавливают при оаботе. По току наплавки назначают скорость подачи электрода Ч,, а затем — скорость наплавки Чн, исходя из равенства объемов наплавляемого металла и формообразуемых элементов детали на базовой длине заготовок.

Требуемую для качественного формообразования толщину промежуточного элемента, обеспечивающую сплавление его с расплавом и целостность самого формообразующего инструмента, определяют по эмпирической формуле.

В результате проведения экспериментов по формообразованию с промежуточными элементами при наплавке сталей на стали, цветных металлов на стали получено значение коэффициента для стальных элементов К = 0,2 IcM ), длв бронзовых элементов

К=О,З(см )для алюминиевых К=0,4(см ), при токах наплавки 100 — 600 А и скоростях наплавки VH = 5 — 25 м/ч. При этом формообразование качественное. Способ позволяет получить триметаллическую леталь.

1652036

При формообразовании рабочих элементов происходит сплавление промежуточного элемента с расплавом по поверхности контакта, при этом получается триметаллическая деталь. Материал промежуточного элемента подбирают так, что его механические свойства наилучшим образом удовлетворяют эксплуатационным условиям, в этом случае не удаляют материал элементов с поверхности детали, а лишь проводят чистовую механическую обработку. Способ получения триметаллических деталей испольэ,ют для повышения эксплуатационных свойств детали и экономит дефицитные материалы основы и наплавки. При формообразовании промежуточный э емент изготавливают так. что его поверхность, обращенная к инструменту, соответствует требуемой на участке ф".ðìîîáðàçîâàíèÿ поверхности детали с припуском на механическую обработку. Наиболее частые сочетания . основа — дешевый материал, материал наплавки создает сердцевину рабочего элемента, способную работать на изгиб, а тонкий поверхностный слой из материала промежуточных элементов может эффективно работать в условиях износа.

При уменьшении начальной температуры промежуточного элемента потребуется больше тепла для прогрева его до температуры плавления, а значит, уменьLLlèòcÿ необходимая толщина д элемента, обеспечивающая надежное формообразование. По этому понижение на альной температуры элемента повышает эффективность процесса формообразования за счет уменьшения объема механической обработки при снятии материала элементов с поверхности детали.

Понижения начальной температуры элементов добиваются охлаждением их в холодильных устройствах.

С целью экономии дефицитных материалов промежуточные элементы изготавливают из дешевых материалов, а затем после окончания процесса формообразования полностью удаляют промежуточные элементы с поверхности детали мехобработкой, Способ реализуется следующим образом, Предварительно изготавливают обработкой металла давлением промежуточные элементы. На заготовке детали начинают процесс наплавки на режимах, полученных в расчете, одновременно промежуточный элемент легко напрессовывают на формообразующий инструмент, который затем внедряют в расплав хвостовой части ванны на требуемую глубину в заданном месте на время формообразования, а затем инстру20 готовкой под наплавку служит прокат 22х

45

50 г, 10 мент отделяют от промежуточного элемента и выводят на позицию формообразования нового рабочего элемента. После этого цикл повторяется вновь, Наплавленную таким образом деталь обрабатывают механическими способами, снимая с поверхности детали материал промежуточных элементов.

Если требуется получение триметаллической детали, то предварительно подбирают материал промежуточных элементов, удовлетворяющий эксплуатационным условиям, и после наплавки детали осуществляют лишь чистовую механическую обработку ее поверхности. Для повышения эффективности формообразования перед напрессовкой на инструмент промежуточные элементы охлаждают в холодильном устройстве, Пример. Формообразование зубьев протяжки 2405 — 1126 П ГОСТ 18217-80. Зах30х 991 мм. Наплавку ведут проволокой

НП40 2Г2М диаметром 2 мм в среде защитных газов с добавкой 15 — 20 вес. > феррохрома. Расплав удерживают медными кристаллизаторами. Промежуточные элементы изготавливают из ленты У8. Габа ритные размеры пуансона 1 в сборе с промежуточным элементом 2 определяются геометрией стружечной канавки с припуском на механическую обработку: Ь = 1,7 см, . h = 1,0 см. Для подсчета требуемой для формообразования длины ванны зададим ориентировочно режим наплавки,.исходя из условия стабильности и высокой производительности процесса: U = 26 В; = 300 А.

Количество электродов п задают равным двум, Тогда диаметр катодного пятна по формуле (1) равен

0,3 см.

3,46 0,2»

Эффективную тепловую мощность q вычислим по формуле

q=n .л„0,24. U, где к — КПД дуги, равный 0,8, т.е, q = 2 0,8. 0,24. 300 26 =2800 BA

Скорость подачи электрода Ч, для тока

300 А и электрода диаметром 2 мм равна

Vg = 180 м/ч = 5 см/с. Объем металла, наплавляемого за одну секунду равен: т /э !3 3,14 5 0,2 0 3 ч =- 2

4 2

=0,3 см .

Объем рабочего элемента на шаге t =

=24 мм равен 4,5.см по ГОСТ 18217-80.

Время прохождения электродом длины, равной шагу, определим по формуле

1652036

03 15 с.

Отсюда скорость наплавки

VH — = 0,16 см/с, 24

Длина ванны при назначенных режимах по формуле (3)

2800

2 3,14 0,08 1480 åõ е — „„=1,4, I» = h+ e+ Ь + 1 = 1 1,4+ 1,7+ 0 3 =

= 3,4см, Длина ванны ех больше требуемой Ьт, поэтому предварительно выбранные ре>кимы можно оставить неизменными, Для определения толщины промежуточного элемента определим F>,э, как

"п.э. = p S = 2,75 2 = 5,5 см, 2 где p — периметр стружечной канавки (2,75 см);

S — ширина заготовки под наплавку (4 см).

Тогда

0,2 2 5,5 0,08 — 0 26

3 1,44 0,16

Значение величин при расчете йе = 1,0 см;

Л= 0,08 кал/см .с С; q = 1,44 кал/см С при Т= 700 С, Для надежного формообразования при токе 300 А, напряжении 26 В, наплавке двумя электродами, скорости наплавки 5,67 м/ч, диаметре электрода 2 мм промежуточный элементдолжен бытьтолщиной 2,6 мм, Пропуск на последующую механическую обработку также равен 2,6 мм. Промежуточные элементы 2 внешней поверхностью по форме впадины стружечной канавки изготавливают из ленты У8 толщиной 2,6 мм.

Элемент напрессовывают на формообразующий инструмент 1 и внедряют в ванну

7 на расстоянии 8,6 мм от оси электрода 3 на 9,6 с, после чего выводят инструмент из ванны 7, и цикл повторяется вновь после продвижения инструмента 1 на 24 мм в направлении наплавки.

Предельный случай для заданных выше режимов наплавки, когда промежуточный элемент в совокупности с инструментом формообразует впадину прямоугольного сечения глубиной h = 1,0 см и шириной Ь1, определяется из формулы (2) с учетом завис и мости (3)

bi =-1ех — h.я — 1 =- 3,7 — 1,4 — 0,3 =2 см.

5 Площадь поверхности контакта

Рп.э.1 = (2 Ь + b1) S = (2 + 2) 2 =- 8см2, толщина промежуточного элемента в этом случае равна

2 80,08 д = 0,2 3 1 44.0 16 = 0,4 см.

Таким образом, способ позволяет получить триметаллические детали, повысить

15 стойкость формообразующего инструмента за счет отсутствия налипания наплавляемого металла и сплавления его с инструментом.

20 Формула изобретения

1, Способ изготовления деталей сложного и периодического профиля, при котором используют электродуговую наплавку в среде защитных газов, а в процессе наплав25 ки осуществляют одноразовое или многократное формообразование инструментом, который располагают за электродом, о т л ич а ю шийся тем, что, с целью повышения качества и увеличения срока службы инстру30 мента путем исключения контакта инструмента — деталь, перед формообразованием на поверхность инструмента устанавливают промежуточный элемент из листового материала, при этом толщину промежуточного

35 элемента выбирают равной

2Р„,э Л

Зс) Ч, где Гл,3. — площадь контакта промежуточного элемента с расплавом ванны, см;

2.

il — коэффициент теплоп роводности материала основы, кал/см2 с С; с y — удельная обьемная теплоемкость материала основы, кал/см С;

3, 0

Чн — скорость наплавки, см/с;

К вЂ” коэффициент пропорциональности, в процессе формообразования инструмент располагают в хвостовой части ванны на расстоянии диаметра катодного пятна дуги от оси дуги, после формообразования инструмент удаляют, а затем деталь механически обрабатывают, 2. Способ по и. 1, отличающийся тем, что, с целью повышения эффективности процесса формообразования, промежуточные элементы предварительно охлаждают.

1652036
