Реферат



Изобретение относится к ручным инструментам и может быть использовано для удержания деталей при химическом травлении . Цель изобретения - повышение удобства эксплуатации и надежности захвата за счет удержания предмета в трех точках. При нажатии на рычажки 4 бранши 1, 2 и дополнительная бранша 3 расходятся и захватывают предмет. Затем рычажки 4 отпускают. При этом бранши 1 3, работая на сжатие, удерживают предмет. 2 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (я)з В 25 В 9/02

ГОСУДАРСТВЕН(ЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ. СВИДЕТЕЛЬСТВУ (21) 4705720/28 (22) 19.06.89 (46) 30,05.91. Бюл. М 20 (75) Н.И.Басов и В,М,Рябиков (53) 621.881 (088.8) (56) Пинцет медицинский ГОСТ 21241-77, СТ

СЭВ 5204-85.

Авторское свидетельство СССР

ЬЬ 1260172. кл. В 26 В 9/02, 1986.

В (!9) (I!) (54) ПИНЦЕТ (57) Изобретение относится к ручным инструментам и может быть использовано для удержания деталей при химическом травлении. Цель изобретения — повышение удобства эксплуатации и надежности захвата эа счет удержания предмета в трех точках. При нажатии на рычажки 4 бранши 1, 2 и дополнительная бранша 3 расходятся и захватывают предмет. Затем рычажки 4 отпускают.

При этом бранши 1 - 3, работая на сжатие, удерживают предмет. 2 ил.

1652046

4ЬГ т

Составитель Г,Клименко

Редактор М.Товтин Техред M.Mñðãeíòàë Корректор G.Ципле

Заказ 1736 Тираж 462 Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

11.3035, Москва, Ж-35, Раушская наб„4/5

Производственно-издательский комбинат "Патент", r. Ужгород, ул.Гагарина, 101

Изобретение относится к ручным инструментам и может быть использовано при удержании деталей при химическом травле, нии.

Цель изобретения — повышение удобства эксплуатации и надежности захвата за счет удержания предмета в трех точках.

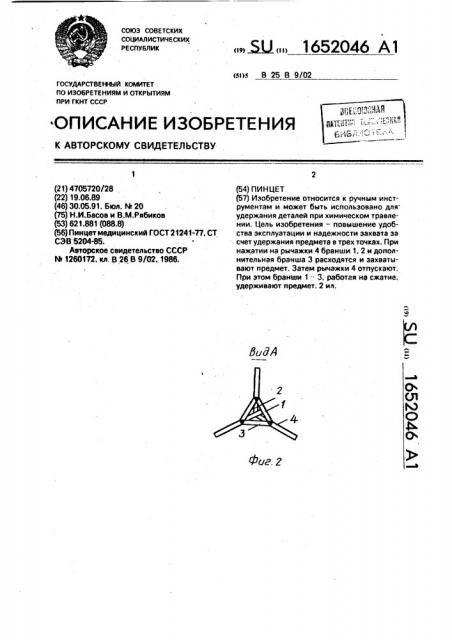

На фиг. 1 изображен пинцет, общий вид; на фиг. 2 — вид А на фиг. 1.

Пинцет содержит упругие бранши 1 и 2, одни концы которых жестко связаны между собой. С местом соединения браншей 1, 2 жестко связана одним концом дополнительная упругая бранша 3. На внутренней поверхности каждой бранши 1, 2, 3 установлены рычажки 4 для их разведения.

Пинцет работает следующим образом.

Нажимая на рычажки 4, бранши 1, 2, 3" разводят и захватывают предмет (не показан). Затем рычажки 4 отпускают, а бранши

1, 2, 3, работая на сжатие, удерживают пред5 мет, Формула изобретения

Пинцет, содержащий упругие бранши, одни концы которых жестко связаны между

10 собой, отличающийся тем, что, с целью повышения удобства в эксплуатации и надежности захвата, он снабжен дополнительной упругой браншей, один из концов которой жестко связан с местом соединения

15 основных упругих браншей, и установленными на внутренней поверхности каждой . бранши рычажками для их разведения.
