Реферат



I65 208

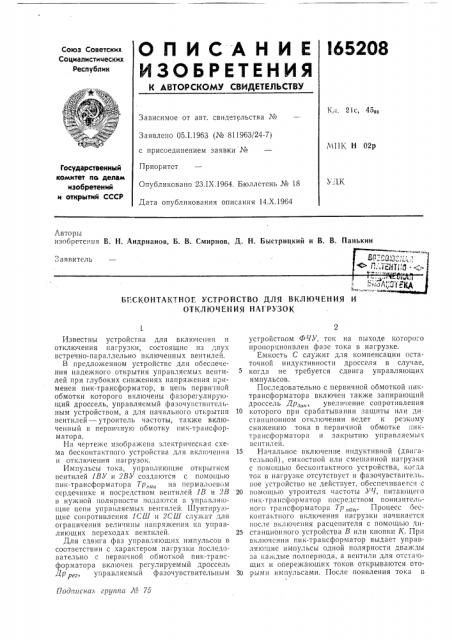

ОПИСАНИЕ

ИЗОВРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕПЬСТВУ

Союз Советских

Социалистических

Республик

I(.;I. 2 i с, 45р1

Зависимое от авт. свидетельства №

Заявлено 05.1.1963 (№ 811963/24-7) п111К Н 02р с присоединением заявки №

Приоритет

Государственный комитет по делам изобретений и открытий СССР

УДК

Опубликовано 23.IX.1964. Бюллетень № 18

Дата опубликования описания 14.Х.1964

Авторы изобрете1ия В. Н. Андрианов, Б. В, Смирнов, Д. H. Быстрицкий и В. В. Панькин

Заявитель

Б:CKOHTAKÒHOÃ УСТРОЙСТВО ДЛЯ ВКЛЮЧЕНИЯ И

ОТКЛЮЧЕНИЯ НАГРУЗОК

17одппсна» группа. ¹ 75

Известны устройства для включения и отключения нагрузки, состоящие из двух встречно-параллельно включенных вентилей.

В предложенном устройствс для обеспечения надежного открытия управляемых вентилей при глубоких снижениях напряжения применен пик-трансформатор, в цепь первичной обмотки которого включены фазорегулирующий дроссель, управляемый фазочувствительпым устройством, а для начального открытия вентилей — утроитель частоты, также включенный в первичную оомотку пик-тра Icipopматора.

На чертеже изобра>кена электрическая схема бесконтактпого устройства для включения и отк>почения нагрузок.

Импульсы тока, управляющие открытием вентилей 1ВУ и 2ВУ создаются с помощгио

ПИК-тРаНСфОРМатОРа 7 Рп„,„. На ПЕРМаЛОСВОМ сердечнике и посредством вентилей 18 и >В в нужной полярности подаются в управля ощие цепи управляемых вентилей. 1Цунтируюшие сопротивления 1СШ и 2СШ служат для ограничения величины напря>кения на управляющих переходах вентилей.

Для сдвига фаз управляющих импульсов в соответствии с характером нагрузки последовательно с первичной обмоткой пик-трансформатора включен регулируемый дроссель

Др pgg y ïpàâëÿåìûé фазочувствитель Il M устройством ФЧУ, ток на выходе которого пропорционален фазе тока в нагрузке.

Емкость С служит для компенсации остаточной индуктивности дросселя в случае, когда не требуется сдвига управляющих импульсов.

Последовательно с первичной обмоткой пиктрансформатора включен также запирающий дроссель Др,„п, увеличение сопротивления

10 которого при срабатывании зашиты пли ди ста пционном отключении ведет к резкому снижению тока в первичной обмотке пиктрансформатора и закрытию управляемых вентилей.

15 Начальное включение индуктивной (двигательной), емкостной или смешанной нагрузки с помощью бесконтактного ус>ройства, когда ток в нагрузке отсутствуст и фазочувствитель ное устройство не действует, обеспечиваегся с

20 помощью утроитсля частоты УЧ, питающего пик-трансформатор посредством понизительного трансформатора Тр поа. Процесс оссконтактного включения нагрузки начшгается после включения расцепителя с помощью дп25 станционного устройства В или кнопки 1(, При

BKJIIoLIcHHH пик-трансформатop выдает управляю. цие импульсы одной полярности дважды

:a каждые полпериода, а Вентили для Отста10щих и опережающих токов открываются вто30 рымп импульсами. После появления тока в

165208

Предмет изобретения

Составитель В. Мясникова

Техред T. П. Курилко

Корректор И. А. Шпынева

Редактор П. Вербова

Заказ 2705/3 Тираж 1350 Формат бум. 60X90в>

ЦНИ11ПИ Государственного комитета по делам изобретений и открытий СССР

Москва, Центр, пр. Серова, д. 4

Типография, пр. Сапунова, 2 главной цепи в работу включается фазочувствительное устройство и управление каждым вентилем осуществляется от первого из двух импульсов, совпадающего с началом полупериода тока нагрузки.

Бесконтактное устройство для включения и отключения нагрузок, состоящее из двух встречно-параллельно включенных управляе. мых вентилей в цепи одной из фаз, отл и ч аю щ е е с я тем, что, с целью повышения надежности работы устройства при глубоких снижениях питающего напряжения и обеспечения начального открытия вентилей, применен пик-трансформатор, в цепь первичной обмотки которого включены фазорегулирующий дроссель, управляемый фазочувствитель10 ным устройством, и утроитель частоты.
