Реферат



Изобретение относится к ручным тележкам и может быть использовано в быту садоводами-любителями , рыболовами-любителями, туристами и т.д. Цель изобретения - повышение удобства эксплуатации. Складная ручная тележка содержит вертикальную раму 1, в которой расположена выдвижная рукоятка 3. Перпендикулярно раме 3 закреплена грузонесущая площадка. Кронштейны кблес закреплены на обойме 15. К нижним концам рамы 1 прикреплены втулки 8, которые имеют в средней части продольные прорези. Внутри каждой втулки установлен ползун 11 с пальцами 10. Пальцы 10 могут перемещаться по прорезям. Ползуны 11 подпружинены относительно днища втулки. Обойма 15 охватывает втулку 8 и в нижней части имеет продольные вырезы,.выполненные с возможностью взаимодействия с концами пальцев. 1 з.п.ф-лы, 10 ил.

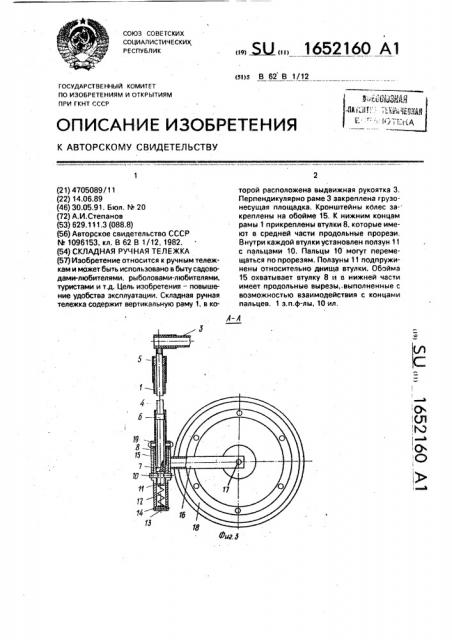

ссюз соВЕтских

СОЦИАЛИСТИЧЕСКИ)

РЕСПУБЛИК (ss)s В 62 В 1/12

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

1Д

15

fl

14 (21) 4705089/11 (22) 14.06.89 (46) 30.05.91, Бюл. N 20 (72) А.И.Степанов (53) 629.111.3 (088.8) (56) Авторское свидетельство СССР

М 1096153, кл, В 62 В 1/12, 1982. (54) СКЛАДНАЯ РУЧНАЯ ТЕЛЕЖКА (57) Изобретение относится к ручным тележкам и может быть использовано в быту садоводами-любителями, рыболовами-любителями, туристами и т.д. Цель изобретения — повышение удобства эксплуатации. Складная ручная тележка содержит вертикальную раму 1, в ко> (19) (! Ф) торой расположена выдвижная рукоятка 3, Перпендикулярно раме 3 закреплена груэонесущая площадка, Кронштейны кблес за-. креплены на обойме 15, К нижним концам рамы 1 прикреплены втулки 8, которые имеют в средней части продольные прорези.

Внутри каждой втулки установлен полэун 11 с пальцами 10. Пальцы 10 могут перемещаться по прорезям. Ползуны 11 подпружинены относительно днища втулки. Обойма

15 охватывает втулку 8 и в нижней части имеет продольные вырезы„выполненные с возможностью взаимодействия с концами пальцев. 1 з.п.ф-лы, 10 ил, 1о (Я ! с ) ! рр 1

10 (1 ! !

1652160.

Изобретение относится к ручным тележкам, а именно к складным тележкам, и может быть использовано в быту, садоводами-любителями, рыболовами-любителями, туристами и т.д.

Цель изобретения — повышение удобства эксплуатации, На фиг. 1 изображена тележка в сложенном состоянии, общий вид; на фиг. 2 — то же, вид со стороны колес; на фиг. 3 — разрез А-А на фиг. I (разрез вертикальной стойки); на фиг, 4 — тележка с колесами, установленными в рабочее положение, вид сбоку; на фиг. 5 — вид Б на фиг. 1; на фиг. 6 — разрез.

В-В на фиг. 2; на фиг. 7 — тележка с закрепленной сумкой и развернутыми s сторону колесами, вид сзади; на фиг. 8 — вид Г на фиг, 7; на фиг. 9 — вид Д на фиг. 7; на фиг. 10— тележка с грузом.

Складная ручная тележка содержит Побразную вертикальную раму I, поперечину

2, рукоятку 3, соединенную с двумя тягами

4, подвижно установленными внутри рамы 1 по направляющей 5. Тяга содержит ограничительное кольцо 6 выдвинутого положения рукоятки 3 и нижним торцом контактирует с толкателем 7. На нижнем конце рамы Л закреплена ступенчатая втулка 8. Перпендикулярно раме 1 закреплена грузонесущая площадка 9. Во втулке 8 выполнены две продольные диаметрально расположенные прорези, взаимодействующие с пальцами 10, закрепленными в полэуне 11. Пружина 12 удерживает полэун 11 с пальцами 10 в верхнем крайнем положении — до упора, Нижний конец пружины 12 опирается на шайбу 13, закрепленную вильчатым проволочным фиксатором 14, вставленным в отверстие во втулке B.и зафиксированным разведением концов.

На втулке 8 шарнирно установлена обойма 15 со стойкой 16 и полуосью 17 закрепления колеса 18. Нижний торец обоймы

15 опирается на бортик втулки 8. От осевого смещения обойму 15 удерживает кольцо 19, закрепленное на втулке 8, На ни%нем торце обоймы 15 под углом 90, шириной и глубиной равными диаметру пальца 10, расположены четыре прорези, входя в которые палец 10 связывает обойму 15 с втулкой 8, обеспечивая таким образом фиксацию колес 18 тележки в трех различных положениях: в рабочем, колесами вовнутрь и колесами наружу, Грузонесущая площадка содержит два упора 20, удерживающих площадку 9 в горизонтальном положении на некоторой высоте над уровнем пола, Крупногабаритный груз крепится на тележке ремнями, закрепленными на раме 1 и площадке 9. На раме 1 и площадке 9 размещены шесть отверстий с резьбой 21 для" крепления на тележке винтами 22 сумки 23 для мелких и сыпучих грузов.

Сумка 23, снабженная усиливающими накладками 24 в точках крепления, зажимается винтами 22 между упругой 25 и жесткой

26 шайбами или крепится винтами 22 через пистоны 27, установленные на сумке, В сложенном состоянии тележки колеса 18 развернуты вовнутрь, а тяги 4 крепления рукоятки вдвинуты в вертикальную раму 1.

Расфиксация колес 18 тележки для установки в рабочее или развернутое наружу положение производится нажатием рукояткой 3 через тяги 4 на ползуны 11 с пальцами

10 до полного их выхода из вырезов в обоймах 15, сжимая при этом пружину 12. Затем колеса вместе с обоймами 15 разворачиваются в нужное положение. После снятия на20 жимающей нагрузки на рукоятку 3 ползуны

11 под действием пружины 12 перемещаются вверх, и пальцы 10 входят в вырезы в обоймах 15, фиксируя их на ступенчатой втулке 8.

Для перемещения тележки рукоятка 3 с тягами 4 выдвигается иэ рамы 1 до упора ограничительных колец 6 в направляющие втулки 5 и удерживается в таком положении силой трения между тягами 4 и упругими направляющими 5, а также между стенками рамы 1 и упругими толкателями 7, Формула изобретения

1, Складная ручная тележка, содержащая вертикальную раму, в которой расположена выдвижная рукоятка с ограничительным кольцом, установленную перпендикулярно раме грузонесущую площадку с опорным элементом, связанные с рамой поворотные кронштейны с колесами и закрепленный на раме и площадке гибкий элемент,отличающаяся тем,что,сцелью

40 повышения удобства эксплуатации, верти45 кальная рама выполнена П-образной и на нижних концах снабжена жестко прикрепленными к ней полыми втулками, которые снаружи в средней части имеют кольцевой выступ и внутри которых расположены

50 ползуны с диаметрально и противоположно направленными горизонтально расположенными пальцами, пропущенными через продольные прорези во втулках, причем ползуны подпружинены относительно

55 нижней торцовой поверхности втулок. при этом наружную поверхность втулки над выступом охватывает обойма, которая в нижней части выполнена с продольными диаметрально расположенными Прорезями, выполненными с возможностью вэаимодей1652360 аиг.g ствия со свободными концами пальцев пол- . зунов. а к обоймам прикреплены кронштей- ны колес.

2,Тележка поп.1,отличае щая ся тем, что на раме и на грузонесущей площадке размещены узлы крепления сумки.

1652160

1652160

1652160

20 !
