Станок для намотки длинномерных материалов

Станок для намотки длинномерных материалов

Иллюстрации

Показать все

Реферат



Изобретение относится к технологическому оборудованию для намотки проводов, проволоки и т.п. длинномерных изделий и может быть использовано в электротехнической, машиностроительной и других отраслях промышленности . Цель изобретения - упрощение конструкции станка. Станок для намотки длинномерных материалов, преимущественно проволоки, содержит привод со шпинделем для установки катушки, механизм укладки проволоки, устройство для натяжения проволоки с направляющим рычагом, храповую передачу и круговой копир 10. Для упрощения конструкции механизм укладки проволоки содержит установленный на шпинделе копир 6, воздействующий на собачку 7, для поворота храповогб колеса и кругового копира 10. Последний, взаимодействуя с роликом 11 сообщает рычагу возвратно-поступательное перемещение. Для натяжки проволоки установлена система рихтующих роликов 16, задерживающих проволоку и создающих натяжение. 2 ил. (Л

„SU„, 165226 (gg)g В 65 Н 54/02, 54/28

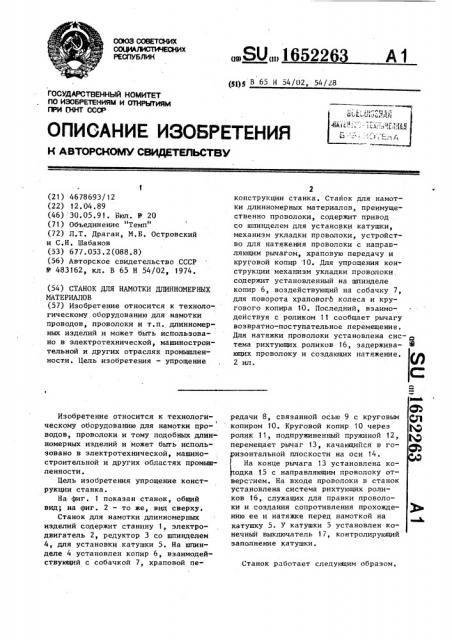

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР (21) 4678693/12 (22) 12.04.89 (46) 30.05.91. Бюл. У 20 (71) Объединение "Темп" (72) Л,Т. Драган, М.Б. Островский и С.Н. Шабанов (53) 677.053.2(088.8) (56) Авторское свидетельство СССР и 483162, кл. B 65 Н 54/02, 1974. (54) СТАНОК ДЛЯ НАМОТКИ ДЛИННОМЕРНЫХ

МАТЕРИАЛОВ (57) Изобретение относится к технологическому оборудованию для намотки проводов, проволоки и т.п. длинномерных изделий и может быть использовано в электротехнической, машиностроительной и других отраслях промьппленности. Цель изобретения — упрощение

Изобретение относится к технологическому оборудованию для намотки проводов, проволоки и тому подобных длинномерных изделий и может быть использовано в электротехнической, машиностроительной и других областях промышленности.

Цель изобретения упрощение конструкции станка.

На фиг. 1 показан станок, общий вид; на фиг. 2 — то же, вид сверху.

Станок для намотки длинномерных иэделий содержит станину 1, электродвигатель 2, редуктор 3 со шпинделем

4, для установки катушки 5. На шпинделе 4 уотановлен копир 6, взаимодействующий с собачкой 7, храповой пе2 конструкции станка. Станок для намотки длинномерных материалов, преимущественно проволоки, содержит привод со шпинделем для установки катушки, механизм укладки проволоки, устройство для натяжения проволоки с направляющим рычагом, храповую передачу и круговой копир 10. Для упрощения конструкции механизм укладки проволоки содержит установленный на шпинделе копир 6, воздействующий на собачку 7, для поворота храповогЬ колеса и кругового копира 10. Последний, взаимодействуя с роликом 11 сообщает рычагу возвратно-поступательное перемещение.

Для натяжки проволоки установлена система рихтующих роликов 16, задерживающих проволоку и создающих натяжение.

2 ил. редачи 8, связанной осью 9 с круговым копиром 10. Круговой копир 10 через ролик 11, подпружиненный пружиной 12, перемещает рычаг 13, качающийся в горизонтальной плоскости на оси 14.

° °

На конце рычага 13 установлена коодка 15 с направляющим проволоку отверстием. На входе проволоки в станок установлена система рихтующих роликов 16, служащих для правки проволоки и создания сопротивления прохождению ее и натяжке перед намоткой на катушку 5. У катушки 5 установлен конечный выключатель 17, контролирующий заполнение катушки, Станок работает следующим образом, !

652263

ii k /Х

Конец проволоки пропускается через рихтующие ролики 16, в отверстие в колодке 15 и закрепляется на катушке 5. Поворотом кругового копира 10 рычаг 13 устанавливается на подачу проволоки на край катушки. Включением электродвигателя 2, станок пускается в работу и происходит намотка проволоки, 10

При каждом обороте шпинделя и катушки 5, копир 6. воздействует на собачку 7 и поворачивает храповое колесо передачи 8 и кругового копира

10 на определенный угол. Ролик 11, ::эаимодействуя с круговым копиром 10, поворачивает рычаг на оси 14, смещая проволоку на один виток.

Так, перемещая рычаг от одного края катушки до другого и обратно, 20 происходит намотка проволоки.

Когда произойдет укладка последнего ряда и катушка будет заполнена, проволока, воздействуя на конечный выключатель 17, выключает злектродви- 25 гатель 2 и останавливает станок.

Со шпинделя 4 снимается заполненная катушка 5 и устанавливается пустая катушка.

Применение станка для намотки механизирует процесс намотки проволоки на катушку, для подачи проволоки в автомат производства колбасных изделий, для изготовления скоб и наложения их на колбасный батон.

Формула иэобр етения

Станок для намотки длинномерных материалов, преимущественно проволоки, содержащий привод со шпинделем для установки катушки, механизм укладки проволоки, включающий направляющие рычаги и копир, и натяжные ролики, отличающийся тем, что, с целью упрощения конструкции, механизм укладки проволоки снабжен храповой передачей, установленной между копиром и направляющими рычагами, копир закреплен на шпинделе катушки, а натяжные ролики выполнены рихтующими.

1652263
